Trong các hệ thống HVAC, phòng sạch, bệnh viện và nhà máy, việc duy trì áp suất không khí ổn định là yếu tố quyết định đến hiệu suất vận hành và chất lượng môi trường. Cảm biến áp suất gió chính là giải pháp giúp đo chênh áp chính xác, truyền dữ liệu về PLC hoặc BMS và tự động điều chỉnh lưu lượng gió theo thời gian thực. Cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết về cảm biến áp suất gió trong bài viết dưới đây.

Nội dung bài viết

Cảm biến áp suất gió là gì?

Cảm biến áp suất gió (Air Differential Pressure Sensor) là thiết bị dùng để đo áp suất hoặc chênh lệch áp suất của không khí trong đường ống gió, phòng sạch, cầu thang tăng áp và các hệ thống HVAC.

Cảm biến áp suất gió hoạt động bằng cách ghi nhận sự chênh lệch áp suất giữa hai điểm đo, sau đó chuyển đổi thành tín hiệu điện như 4–20mA, 0–10V hoặc RS485 để truyền về PLC, BMS hoặc bộ điều khiển trung tâm.

Thông số kỹ thuật cảm biến áp suất gió

Phạm vi đo: -100KPa ~ 0 ~ 100KPa
Tín hiệu đầu ra: 4 ~ 20mA, 0 – 10VDC, 0 – 5VDC, 0.5 – 4.5VDC, 0.5-2.5VDC, RS485， RS485, 4-20mA + HART
Kết nối: Kết nối đầu tháp φ8
Điện áp: 12 ~ 36VDC/5VDC, 24VDC
Nhiệt độ môi trường-10℃ ~ 80℃
Độ ẩm tương đối: 0 ~ 90%
Quá tải: 150%
Màn hình hiển thị: Không có
Độ chính xác: 0,1%, 0,25%, 0,5%, 0.5% F.S
Độ ổn định dài hạn: ± 2%/năm
Thương hiệu: Woteck – Đài Loan
Tình trạng: Hàng sẵn kho, BH 12 tháng

Cấu tạo và nguyên lý hoạt động cảm biến áp suất gió

Cảm biến áp suất gió được thiết kế để đo áp suất hoặc chênh lệch áp suất của không khí trong đường ống gió, phòng sạch và hệ thống HVAC. Cảm biến có cấu tạo đơn giản nhưng độ chính xác cao, giúp giám sát liên tục và truyền dữ liệu về bộ điều khiển trung tâm.

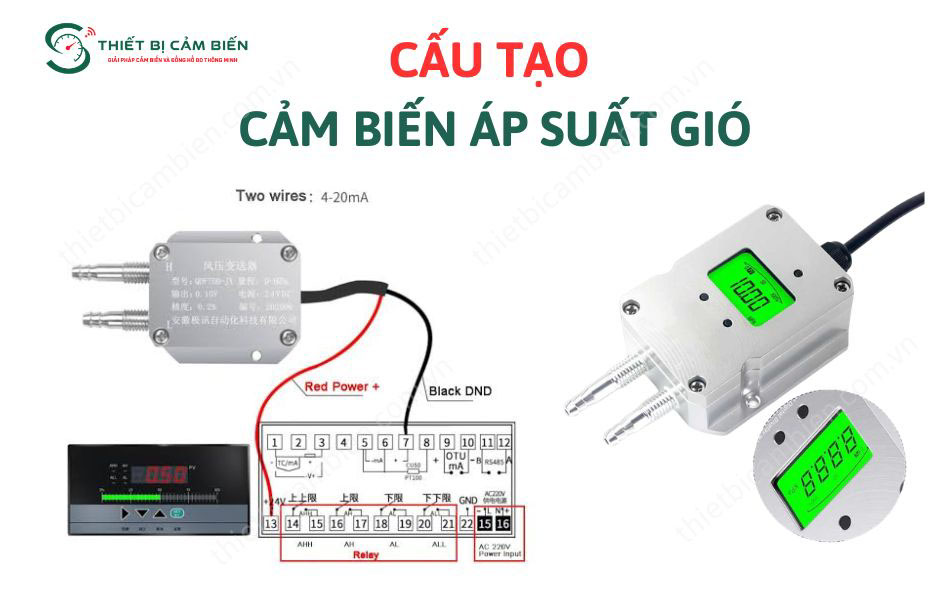

Cấu tạo

Màng cảm biến (Diaphragm): Là bộ phận tiếp nhận trực tiếp áp suất hoặc chênh áp của luồng gió. Khi áp suất thay đổi, màng sẽ biến dạng tương ứng.
Phần tử cảm biến: Ghi nhận sự biến dạng của màng và chuyển đổi thành tín hiệu điện. Tùy từng model có thể sử dụng công nghệ Strain Gauge, Capacitive hoặc Piezoelectric.
Mạch xử lý tín hiệu: Khuếch đại tín hiệu, bù nhiệt độ và hiệu chỉnh sai số trước khi tạo ra tín hiệu đầu ra ổn định.
Cổng áp suất P1 và P2: Hai đầu nối dùng để lấy áp suất tại hai vị trí khác nhau trong hệ thống, phục vụ đo chênh áp.
Vỏ bảo vệ và đầu kết nối: Thường được chế tạo từ nhựa kỹ thuật hoặc hợp kim nhôm, có khả năng chống bụi, chống ẩm và thuận tiện lắp đặt trên đường ống gió.

Nguyên lý hoạt động

Cảm biến áp suất gió hoạt động dựa trên nguyên lý đo chênh lệch áp suất giữa hai điểm trong hệ thống đường ống gió. Khi không khí lưu thông qua đường ống, áp suất tại hai cổng đo P1 và P2 sẽ tác động lên màng cảm biến, làm màng biến dạng theo mức chênh áp thực tế.

Sự biến dạng này được phần tử cảm biến chuyển đổi thành tín hiệu điện, sau đó mạch xử lý sẽ khuếch đại, bù nhiệt và chuyển đổi thành các tín hiệu đầu ra như 4–20mA, 0–10V hoặc RS485 để truyền về PLC hoặc bộ điều khiển trung tâm.

Khi hệ thống phát hiện áp suất chênh lệch vượt ngưỡng cài đặt, bộ điều khiển sẽ tự động điều chỉnh tốc độ quạt gió, cảnh báo tắc lọc hoặc phát hiện rò rỉ đường ống, giúp duy trì áp suất ổn định và tối ưu hiệu suất vận hành của hệ thống HVAC.

>>> Xem thêm:

Cảm biến áp suất hơi là gì? Cấu tạo, Nguyên lý hoạt động
Cảm biến áp suất khí gas: Cấu tạo, Đặc điểm nổi bật

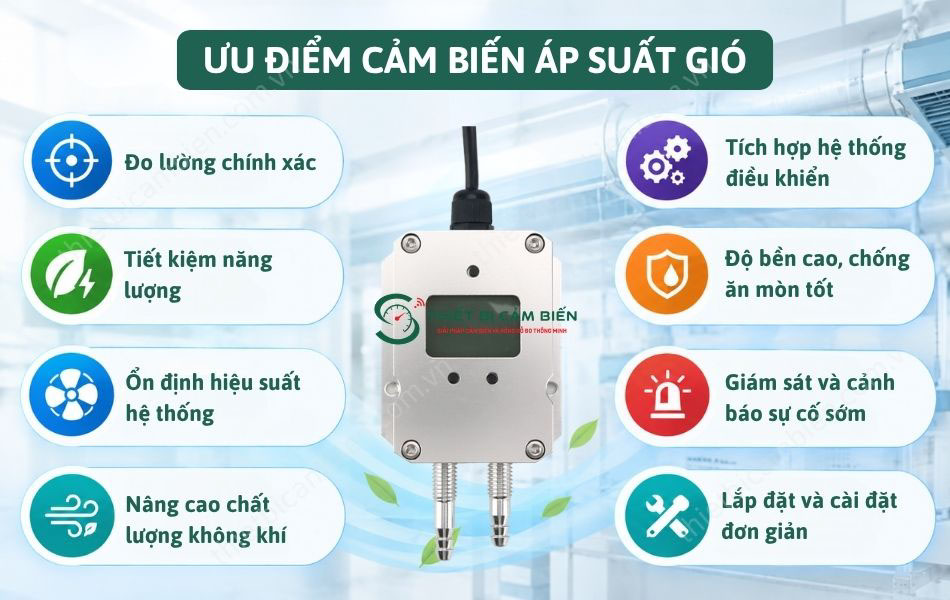

Ưu điểm của cảm biến áp suất gió

Cảm biến áp suất gió được sử dụng rộng rãi trong hệ thống HVAC, phòng sạch và công nghiệp nhờ khả năng đo chênh áp chính xác, vận hành ổn định và dễ dàng tích hợp với hệ thống điều khiển. Một số ưu điểm nổi bật gồm:

Đo chính xác áp suất và chênh lệch áp suất với dải đo từ vài Pa đến hàng nghìn Pa, đáp ứng các ứng dụng HVAC và phòng sạch.
Điều khiển tốc độ quạt thông qua biến tần (VFD) theo nhu cầu thực tế, giúp giảm tiêu thụ điện và tối ưu chi phí vận hành.
Cảm biến áp suất giúp duy trì áp suất tĩnh ổn định trong đường ống gió, đảm bảo lưu lượng không khí được phân phối đồng đều và nâng cao hiệu quả làm việc của toàn hệ thống.
Giám sát chênh áp bộ lọc, cảnh báo lọc bẩn và kiểm soát áp suất dương hoặc âm trong phòng sạch, bệnh viện và phòng thí nghiệm.
Hỗ trợ các tín hiệu 4–20mA, 0–10V, RS485 Modbus, cho phép kết nối trực tiếp với PLC, BMS và hệ thống tự động hóa.
Thiết kế chắc chắn, chịu được môi trường ẩm, bụi và điều kiện làm việc khắc nghiệt trong đường ống gió và nhà máy công nghiệp.
Phát hiện kịp thời tình trạng tắc lọc, rò rỉ ống gió, suy giảm lưu lượng hoặc hư hỏng quạt, giúp giảm chi phí bảo trì và hạn chế sự cố lớn.
Kích thước nhỏ gọn, dễ gắn lên đường ống gió và thuận tiện hiệu chỉnh theo từng dải áp suất sử dụng.

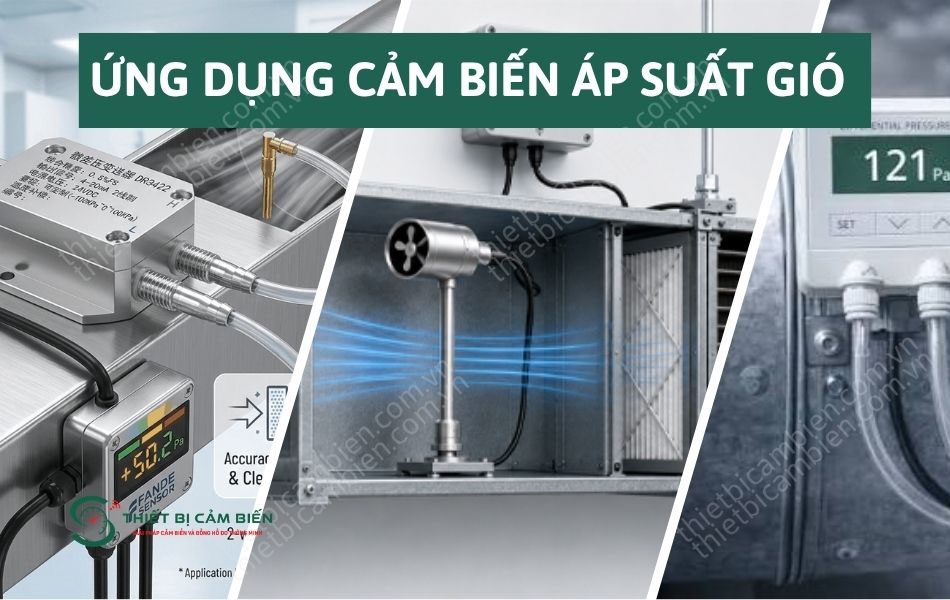

Ứng dụng thực tế của cảm biến áp suất gió

Cảm biến áp suất gió được sử dụng trong nhiều hệ thống HVAC, phòng sạch và công nghiệp để giám sát áp suất, điều khiển lưu lượng gió và tối ưu hiệu suất vận hành. Một số ứng dụng phổ biến gồm:

Giám sát bộ lọc khí: Đo chênh áp trước và sau bộ lọc để phát hiện lọc bẩn, lọc tắc và đưa ra cảnh báo thay thế kịp thời.
Điều khiển quạt thông gió: Kết hợp với PLC, BMS hoặc biến tần để tự động tăng hoặc giảm tốc độ quạt, duy trì áp suất ổn định và tiết kiệm điện năng.
Cân bằng áp suất phòng sạch: Duy trì áp suất dương hoặc áp suất âm trong phòng sạch, bệnh viện, phòng thí nghiệm và nhà máy dược phẩm theo đúng tiêu chuẩn.
Hệ thống tăng áp cầu thang (PCCC): Giám sát áp suất cầu thang và tự động điều chỉnh quạt tăng áp, giúp ngăn khói lan vào lối thoát hiểm khi xảy ra cháy.
Giám sát đường ống gió HVAC: Theo dõi áp suất trong các ống dẫn khí, phát hiện rò rỉ hoặc tắc nghẽn và đảm bảo lưu lượng gió hoạt động ổn định.
Xử lý khí thải công nghiệp: Ứng dụng trong các nhà máy dệt may, hóa chất, điện tử và nhiệt điện để kiểm soát áp suất của hệ thống hút bụi và khí thải.
Hệ thống VAV và thông gió tự động: Đo áp suất gió để điều chỉnh lưu lượng không khí theo nhu cầu thực tế, nâng cao hiệu quả vận hành và giảm chi phí năng lượng.

Mua cảm biến áp suất gió chính hãng tại Thiết Bị Cảm Biến THP

Thiết Bị Cảm Biến THP là đơn vị chuyên cung cấp các dòng cảm biến áp suất gió, cảm biến chênh áp và các loại cảm biến đo áp suất…chính hãng với hơn 17 năm kinh nghiệm trong lĩnh vực thiết bị đo lường và tự động hóa công nghiệp. Sản phẩm được chúng tôi nhập khẩu chính hãng từ thương hiệu Woteck Đài Loan với mức giá cạnh tranh cao và có đầy đủ giấy tờ chứng nhận CO, CQ.

Khi mua cảm biến áp suất gió tại Thiết Bị Cảm Biến THP, khách hàng sẽ nhận được nhiều quyền lợi:

Sản phẩm chính hãng, đầy đủ CO, CQ, Catalog.
Đa dạng dải đo từ 10 Pa đến 7000 Pa.
Hỗ trợ tín hiệu 4–20mA, 0–10V, RS485 Modbus.
Hàng sẵn kho, giao hàng nhanh trên toàn quốc.
Đội ngũ kỹ thuật tư vấn lựa chọn đúng dải đo và ứng dụng.
Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật trong quá trình sử dụng.

Giá cảm biến áp suất gió phụ thuộc vào dải đo, tín hiệu đầu ra và yêu cầu kỹ thuật của từng hệ thống. Để nhận báo giá chính xác và được tư vấn lựa chọn model phù hợp, Quý khách vui lòng liên hệ Thiết Bị Cảm Biến THP qua Hotline 0928.613.555 để được hỗ trợ nhanh chóng.
