Cảm biến áp suất hơi là gì? Cấu tạo, Nguyên lý hoạt động

Cảm biến áp suất hơi là thiết bị quan trọng trong các hệ thống lò hơi, nồi hơi và đường ống dẫn hơi, giúp đo lường, giám sát và truyền tín hiệu áp suất về bộ điều khiển. Vậy loại cảm biến áp suất hơi có cấu tạo, nguyên lý hoạt động như thế nào và đâu là những model phù hợp? Hãy cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết trong bài viết dưới đây.

Cảm biến áp suất hơi là gì?

Cảm biến áp suất hơi là thiết bị được sử dụng để đo và chuyển đổi giá trị áp suất của hơi bên trong hệ thống lò hơi, đường ống dẫn hơi thành tín hiệu điện để hiển thị kết quả theo thời gian thực, giám sát tình trạng của hệ thống và điều khiển tự động. Tùy từng sản phẩm, tín hiệu đầu ra có thể là 4-20mA, 0 – 10V, RS485 để hiển thị được kết quả phù hợp cho từng hệ thống.

So với các loại khác, cảm biến áp suất lò hơi có khả năng chịu được nhiệt độ cao hơn giúp thiết bị hoạt động ổn định trong môi trường khắc nghiệt, bảo vệ hệ thống và ngăng ngừa tình trạng quá áp gây hư hỏng, cháy nổ.

Cảm biến đo áp suất hơi được dùng trong các hệ thống tự động hóa để đưa ra cảnh báo hoặc đóng ngắt khi hệ thống vượt quá ngưỡng an toàn như trong hệ thống lò hơi, nồi hơi, nhà máy sản xuất, ngành thực phẩm đồ uống, HVAC, nhà máy nhiệt điện,…

Cấu tạo cảm biến áp suất hơi chi tiết

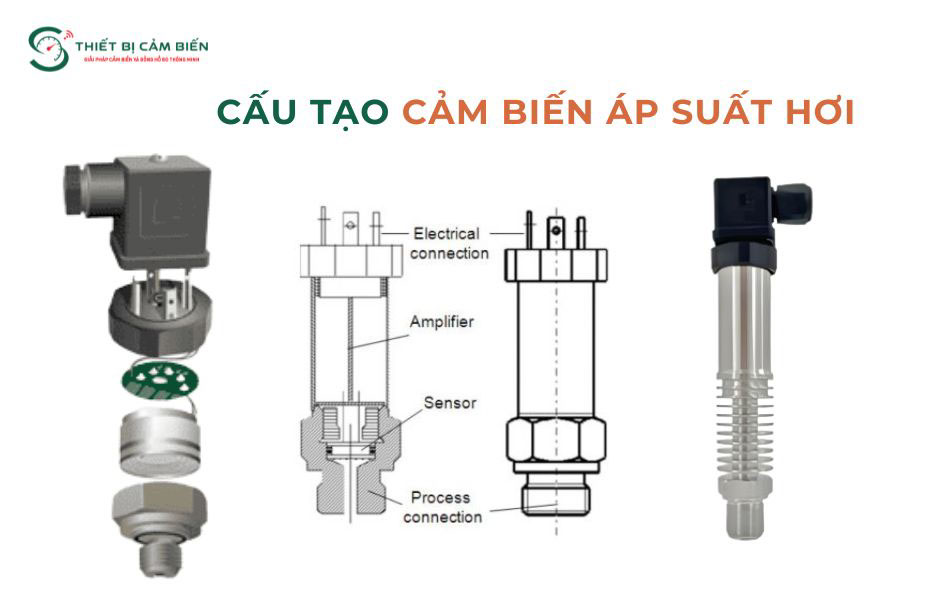

Cảm biến áp suất hơi được cấu tạo từ các bộ phận chính như sau:

• Đầu kết nối: Đây là vị trí kết nối với đường ống và tiếp xúc trực tiếp với hơi, thường có các dạng kết như như nối ren, mặt bích.
• Màng cảm biến: Bộ phận này nhận tác động trực tiếp của áp suất, từ đó hỗ trợ trong quá trình đo mức áp suất tương ứng.
• Dầu: Dạng chất lỏng được đặt bên trong thân cảm biến để truyền lực từ màng cảm biến.
• Mạch điện tử: Có nhiệm vụ tiếp nhận phần tử cảm biến và chuyển đổi thành tín hiệu đầu ra như 4-20mA, 0-10V, RS485 để truyển về bộ điều khiển hoặc tủ PLC.
• Vỏ cảm biến: Dùng để kết nối và bảo vệ các bộ phận bên trong khỏi các tác động từ bên ngoài môi trường.

Nguyên lý hoạt động của cảm biến áp suất hơi

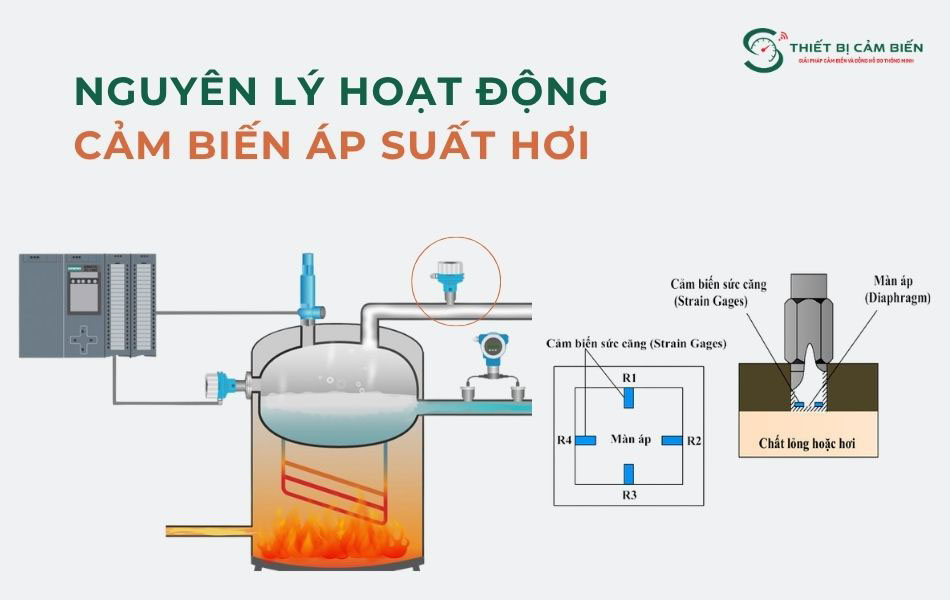

Khi hơi bên trong lò hơi hoặc đường ống tạo áp lực lên màng cảm biến bên trong thiết bị, từ đó làm thay đổi và biến dạng màng. Độ biến đổi thay đổi tùy vào mức áp suất của môi chất. Sau đó, độ biến dạng của màng sẽ tạo áp lực lên lớp dầu bên trong và truyền đến mạch cảm biến. Khi áp lực truyền đến phần tử cảm biến, phần tử này tạo ra sự thay đổi về đặc tính điện. Mạch điện tử tiếp nhận và xử lý sự thay đổi đó thành tín hiệu đầu ra tương ứng với giá trị áp suất.

Tại sao nên sử dụng cảm biến áp suất lò hơi

Sử dụng cảm biến đo áp suất hơi đem lại nhiều lợi ích trong quá trình vận hành hệ thống lò hơi. Một số ưu điểm của thiết bị có thể kể đến như:

• Khả năng giám sát áp suất liên tục và chính xác, giúp người vận hành theo dõi được áp suất bên trong lò hơi để phát hiện sớm các bất thường trước khi xảy ra sự cố.
• Có khả năng tích hợp với hệ thống điều khiển tự động với tín hiệu đầu ra như 4-20mA, 0-10V, RS485,… có thể kết nối trực tiếp với PLC.
• Tăng độ an toàn cho hệ thống lò hơi khi phát hiện áp suất vượt ngưỡng cho phép, sensor áp suất sẽ đưa ra cảnh báo.
• Đo chính xác mức áp suất hơi để điều chính quá trình sản xuất hiệu quả.
• Phát hiện sớm các dấu hiệu bất thường trong nồi hơi như tình trạng quá áp gây nguy hiểm cho người vận hành và toàn bộ hệ thống.

Một số model cảm biến áp suất hơi bán chạy hiện nay

Trên thị trường hiện nay có nhiều dòng cảm biến áp suất hơi với cấu tạo, dải đo, khả năng chịu nhiệt và kiểu kết nối khác nhau. Dưới đây là một số dòng cảm biến áp suất chịu nhiệt độ cao phù hợp để sử dụng cho lò hơi:

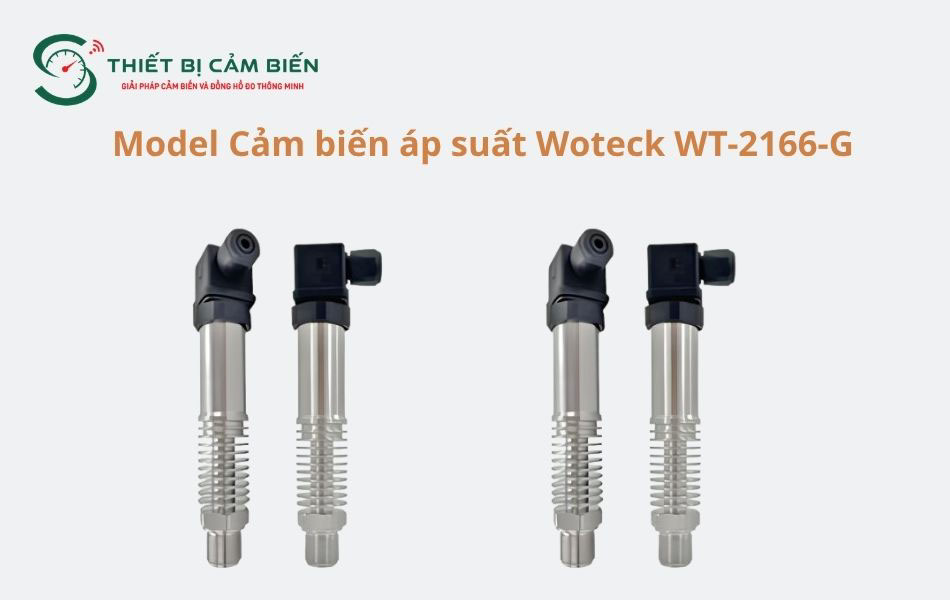

Cảm biến áp suất hơi Woteck WT-2166-G

Woteck WT-2166-G là dòng cảm biến áp suất hơi công nghiệp có thiết kế nhỏ gọn, hỗ trợ nhiều lựa chọn dải đo và tín hiệu đầu ra. Cảm biến này có khả năng chịu được nhiệt độ cao lên đến 200°C rất phù hợp sử dụng đo áp suất lò hơi. Sensor áp suất hơi WT-2166-GH hỗ trợ nhiều dạng tín hiệu như 4–20mA, 0–10VDC, 0–5VDC, HART và RS485, giúp thuận tiện khi tích hợp vào các hệ thống đo lường và tự động hóa.

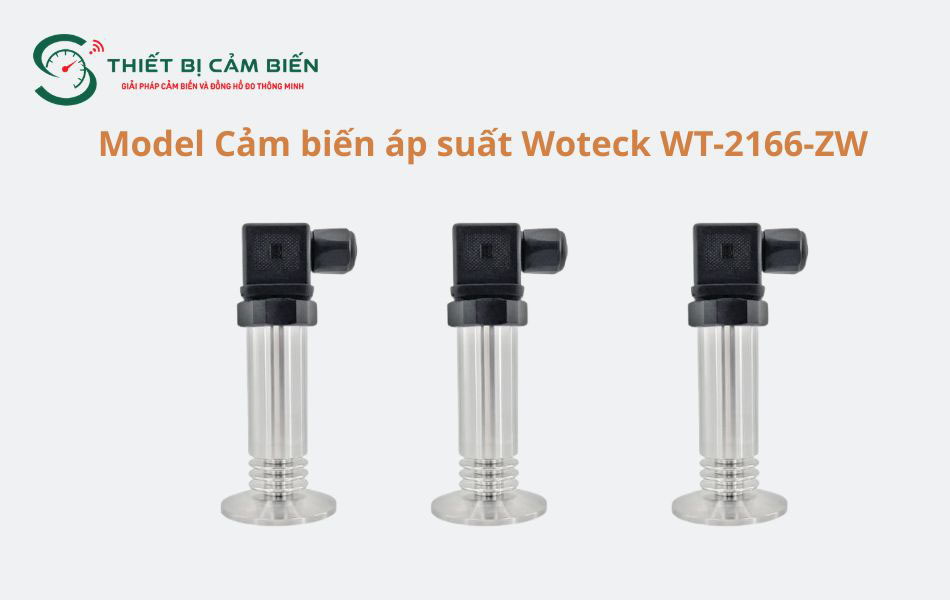

Cảm biến áp suất hơi Woteck WT-2166-ZW

Cảm biến Woteck WT-2166-ZW có thiết kế với kiểu kết nối clamp và nhiều lựa chọn kích thước đầu nối. Sản phẩm có thể chịu nhiệt độ vận hành lên đến 150°C phù hợp trong những môi trường có điều kiện nhiệt độ cao. Ngoài ra thiết bị cũng hỗ trợ nhiều tín hiệu đầu ra, linh hoạt cho nhiều ứng dụng hiện nay.

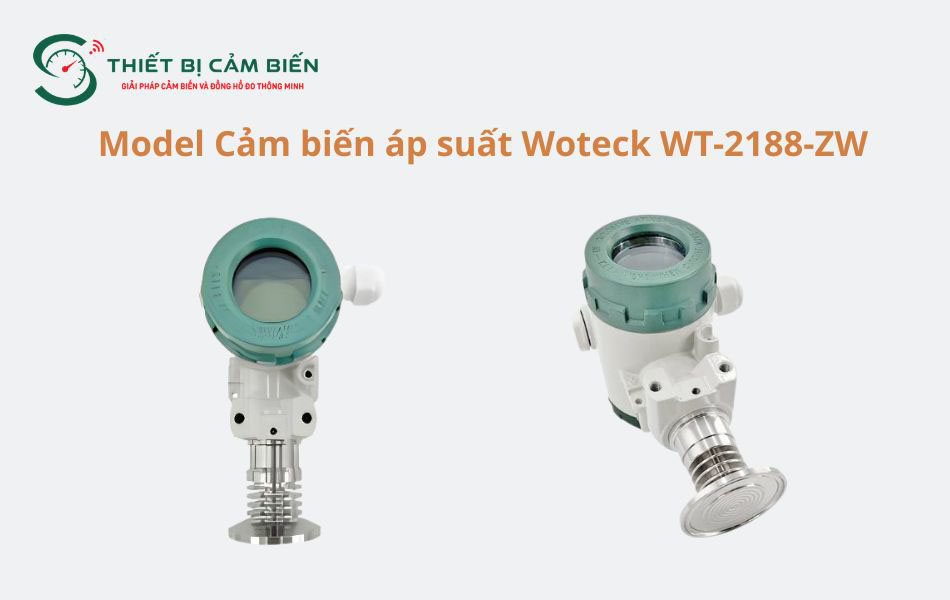

Cảm biến áp suất hơi Woteck WT-2188-ZW

Woteck WT-2188-ZW là dòng cảm biến áp suất hơi kiểu màng phẳng, sử dụng màng inox 316L và kết nối dạng clamp. Thiết kế này phù hợp với những hệ thống cần kết nối dạng kẹp và yêu cầu vật liệu màng có khả năng chống ăn mòn tốt trong điều kiện sử dụng phù hợp. Sensor có khả năng chịu nhiệt được 150°C phù hợp dùng trong ứng dụng lò hơi.

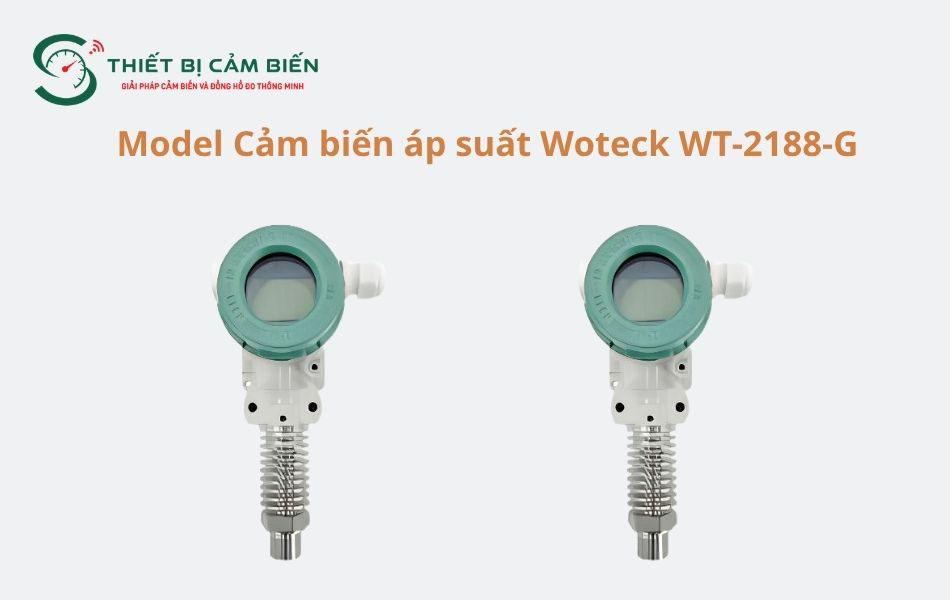

Cảm biến áp suất hơi Woteck WT-2188-G

Woteck WT-2188-G là dòng bộ chuyển đổi áp suất 2188 kiểu nhiệt độ cao lên đến 200°C, được thiết kế cho các ứng dụng cần đo áp suất trong điều kiện nhiệt độ cao hơn so với các dòng cảm biến thông thường. Model có nhiều lựa chọn kết nối ren như M20×1.5, G1/2, G1/4, NPT và một số kích thước khác, giúp thuận tiện lựa chọn theo hệ thống đường ống.

Tiêu chí chọn cảm biến áp suất hơi phù hợp cho lò hơi, nồi hơi

Để chọn được loại cảm biến áp suất lò hơi phù hợp cho hệ thống, cần cân nhắc đánh giá dựa vào những tiêu chí dưới đây:

• Chọn dải đo phù hợp với áp suất vận hành thực tế để tránh thiết bị phải hoạt động không đúng thông số gây quá tải.
• Kiểm tra khả năng chịu nhiệt của cảm biến phù hợp với nhiệt độ của hơi và môi trường lắp đặt.
• Chọn đúng tín hiệu đầu ra để đảm bảo khả năng kết nối với thiết bị, hệ thống, thường là tín hiệu 4-20mA.
• Chọn đúng kiểu kết nối và tiêu chuẩn giúp kết nối thiết bị với đường ống nhanh chóng và dễ dàng.
• Nên ưu tiên chọn các thiết bị có chất liệu phù hợp và độ sai số thấp để đảm bảo kết quả đo.

Lưu ý khi lắp đặt cảm biến áp suất hơi

Để đảm bảo an toàn và độ bền sử dụng cảm biến áp suất cho lò hơi, trong quá trình lắp đặt cần lưu ý một số vấn đề sau:

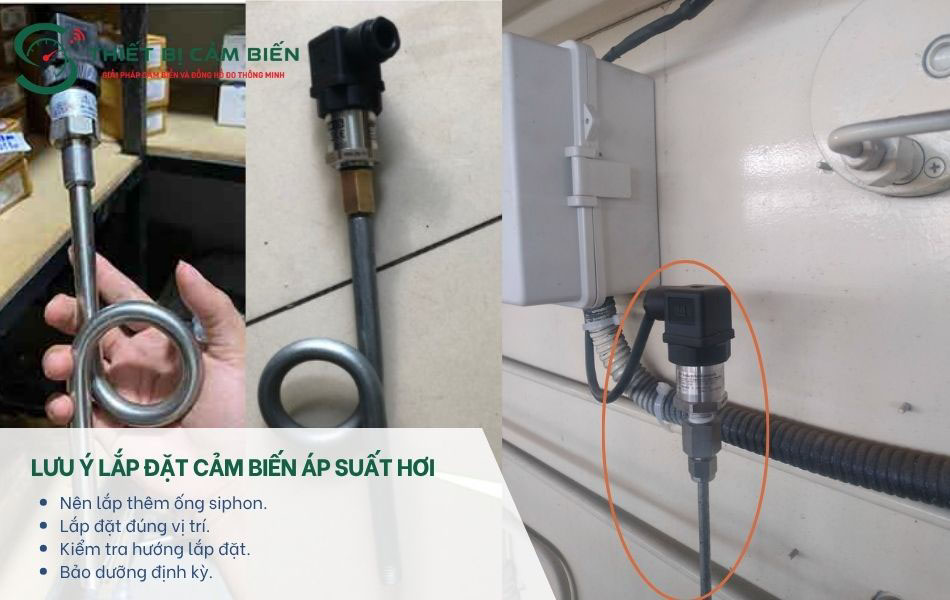

• Nên lắp thêm ống siphon để bảo vệ cảm biến khỏi nhiệt độ cao trực tiếp.
• Lắp đặt đúng vị trí, tránh các điểm có rung động lớn có thể gây ảnh hưởng đến độ chính xác và tuổi thọ sử dụng.
• Sử dụng lực siết vừa đủ tại đầu kết nối, tránh siết quá chặt gây hỏng nứt vm, biến dạng ảnh hưởng đến độ kín trong quá trình sử dụng.
• Kiểm tra hướng lắp đặt theo yêu cầu để đảm bảo màng đo hoạt động chính xác.
• Nên kiểm tra định kỳ thường xuyên tại các mối nối, màng và khả năng hoạt động của cảm biến giúp thiết bị vận hành hiệu quả trong thời gian dài sử dụng.

Mua cảm biến áp suất hơi chất lượng, giá tốt tại Thiết Bị Cảm Biến THP

Hiện nay trên thị trường, Thiết Bị Cảm Biến Tuấn Hưng Phát tự hào là đơn vị cung cấp các dòng cảm biến áp suất hơi chính hãng, đa dạng model phù hợp cho nhiều hệ thống và yêu cầu kỹ thuật khác nhau. Sản phẩm được cung cấp đầy đủ hồ sơ CO, CQ theo từng model và nguồn hàng rõ ràng, đáp ứng nhu cầu sử dụng trong các hệ thống công nghiệp, đường ống hơi, lò hơi và nồi hơi.

Khi mua hàng tại Thiết Bị Cảm Biến THP, chúng tôi đảm bảo cung cấp cho khách hàng sản phẩm chính hãng với nhiều lợi ích:

• Sản phẩm đảm bảo nguồn gốc, xuất xứ rõ ràng, nhập khẩu trực tiếp từ nhà sản xuất với mức giá cạnh tranh.
• Đa dạng model với nhiều lựa chọn về dải đo, tín hiệu, kết nối.
• Đội ngũ tư vấn hỗ trợ lựa chọn cảm biến dựa trên áp suất, nhiệt độ, môi chất, kết nối và hệ thống điều khiển thực tế.
• Tư vấn và hỗ trợ kỹ thuật trong suốt quá trình sử dụng.

Nếu bạn đang tìm cảm biến áp suất hơi, hãy liên hệ Thiết Bị Cảm Biến THP qua hotline 0928.613.555 để được tư vấn model phù hợp và nhận báo giá.
