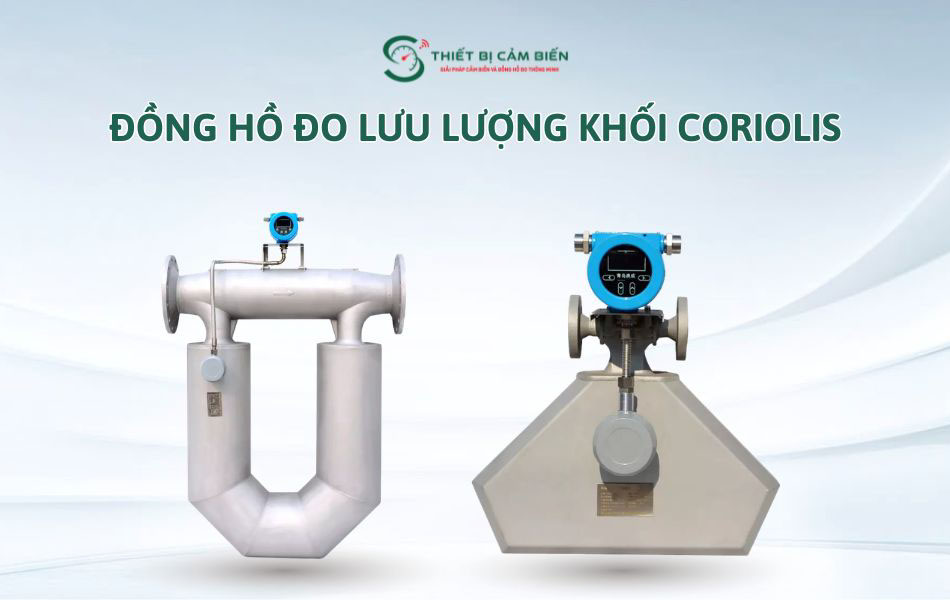

Đồng hồ đo lưu lượng khối Coriolis

Đồng hồ đo lưu lượng khối Coriolis là loại đồng hồ có khả năng đo trực tiếp lưu lượng khối lượng, mật độ và nhiệt độ của chất lỏng, khí với độ ổn định vượt trội, phù hợp cho nhiều lĩnh vực như dầu khí, hóa chất, thực phẩm, năng lượng và tự động hóa.

Đồng hồ đo lưu lượng khối Coriolis là gì?

Đồng hồ đo lưu lượng khối Coriolis (Coriolis Mass Flow Meter) là thiết bị đo lưu lượng sử dụng nguyên lý lực Coriolis để xác định trực tiếp khối lượng của dòng chất lỏng hoặc chất khí đi qua đường ống.

Đồng hồ đo lưu lượng Coriolis hoạt động dựa trên sự thay đổi dao động của các ống rung khi dòng lưu chất đi qua. Sự tác động của dòng chảy tạo ra lực Coriolis, từ đó cảm biến sẽ thu nhận tín hiệu và bộ xử lý tính toán ra lưu lượng khối lượng, mật độ, nhiệt độ và một số thông số khác của lưu chất.

Đồng hồ Coriolis đo theo đơn vị khối lượng như kg/h, tấn/giờ và không bị ảnh hưởng nhiều bởi sự thay đổi nhiệt độ, áp suất hay tỷ trọng của chất lỏng cho kết quả đo chính xác cao phù hợp dùng trong hệ thống dầu khí, hóa chất, thực phẩm…

Thông số kỹ thuật đồng hồ đo lưu lượng khối Coriolis

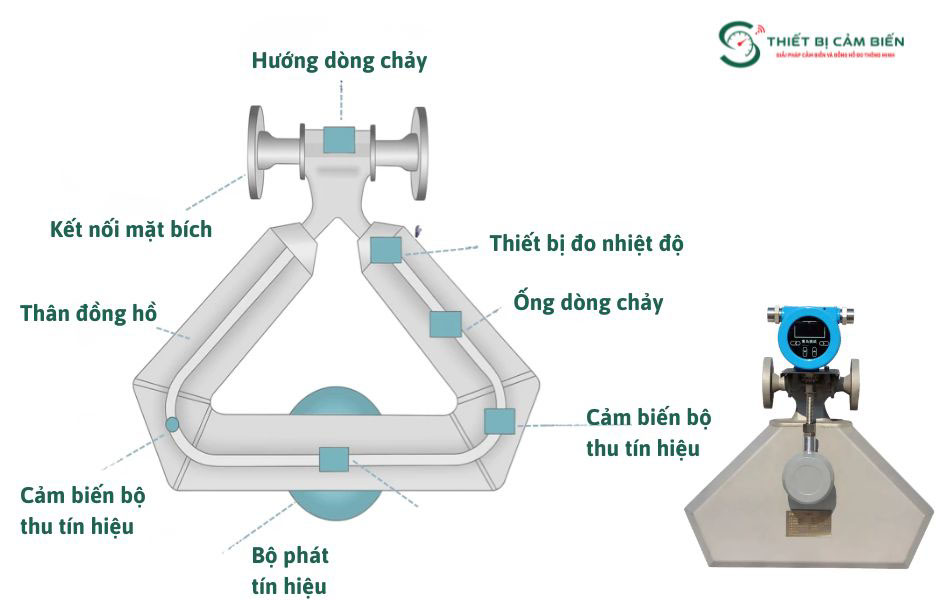

Cấu tạo của đồng hồ đo lưu lượng khối Coriolis

Đồng hồ đo lưu lượng khối Coriolis được cấu tạo từ các bộ phận sau:

• Ống đo lưu lượng: Có dạng chữ U và là nơi lưu chất đi qua để thực hiện quá trình đo. Một số dòng thiết bị có thể sử dụng hai ống đo kết hợp với bộ chia dòng nhằm tăng độ nhạy và độ chính xác khi đo lưu lượng.
• Bộ điều khiển dao động: Có nhiệm vụ duy trì chuyển động rung ổn định cho ống đo bằng cách tạo ra tín hiệu kích thích giúp ống luôn dao động ổn định.
• Cảm biến thu tín hiệu: Được bố trí ở hai đầu của ống rung, có chức năng phát hiện sự thay đổi về chuyển động, độ xoắn và độ lệch pha của ống khi có dòng lưu chất đi qua. Dựa vào sự chênh lệch thời gian dao động giữa hai đầu ống, cảm biến sẽ xác định được lưu lượng khối lượng của dòng chảy.
• Cảm biến nhiệt độ điện trở: Có nhiệm vụ theo dõi và đo nhiệt độ của lưu chất trong quá trình vận hành. Dữ liệu nhiệt độ được sử dụng để hỗ trợ quá trình tính toán, đảm bảo kết quả đo chính xác hơn.
• Bộ phát tín hiệu: Giúp tiếp nhận dữ liệu từ cảm biến, sau đó xử lý và chuyển đổi thành các thông số như lưu lượng khối lượng, mật độ, nhiệt độ. Kết quả đo được hiển thị trên màn hình hoặc truyền đến hệ thống điều khiển thông qua các giao thức kết nối.

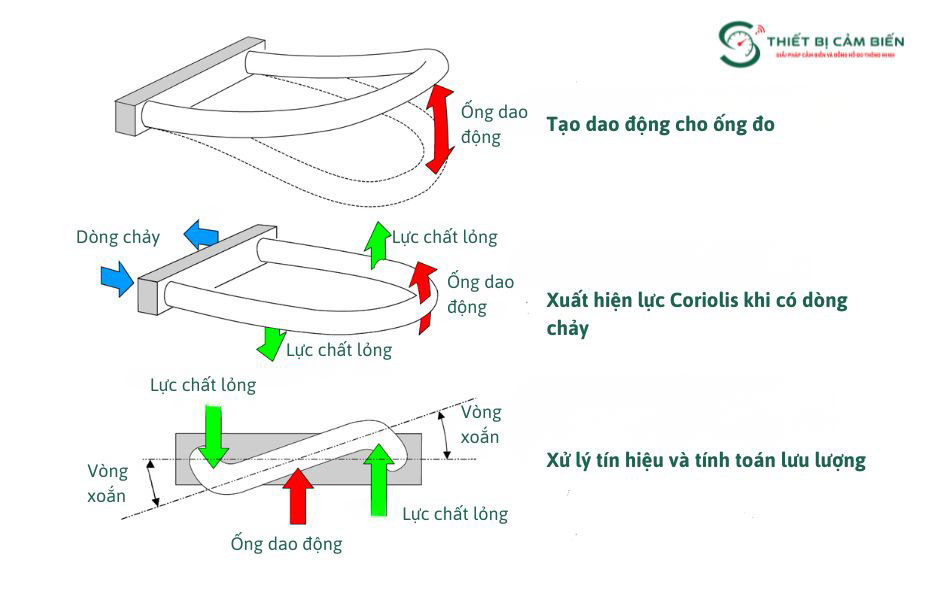

Nguyên lý hoạt động của đồng hồ đo lưu lượng Coriolis

Đồng hồ đo lưu lượng khối Coriolis hoạt động dựa trên hiệu ứng Coriolis, sử dụng sự thay đổi dao động của ống đo khi dòng lưu chất đi qua để xác định chính xác lưu lượng khối lượng.

• Tạo dao động cho ống đo: Khi thiết bị hoạt động, bộ truyền động sẽ tạo ra dao động ổn định cho ống đo dạng chữ U ở một tần số nhất định. Khi chưa có dòng chảy, hai đầu ống dao động cùng pha và không xuất hiện sự chênh lệch tín hiệu.
• Xuất hiện lực Coriolis khi có dòng chảy: Khi chất lỏng hoặc khí đi qua ống đo đang rung, chuyển động của lưu chất tạo ra lực Coriolis làm ống bị biến dạng nhẹ. Sự biến đổi này khiến dao động tại đầu vào và đầu ra của ống có sự lệch pha, được xác định bằng giá trị Δt.
• Xử lý tín hiệu và tính toán lưu lượng: Cảm biến sẽ ghi nhận sự thay đổi dao động của ống, sau đó truyền dữ liệu đến bộ chuyển đổi để phân tích và tính toán lưu lượng khối lượng. Kết quả đo được hiển thị trên màn hình hoặc truyền về hệ thống điều khiển để quản lý và giám sát.

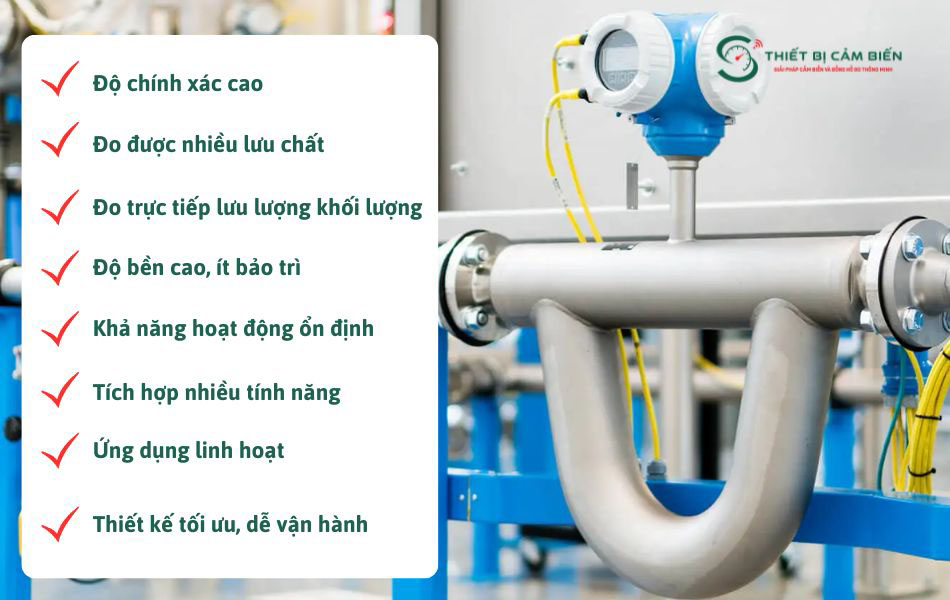

Ưu điểm đồng hồ đo lưu lượng khối Coriolis

• Độ chính xác cao: Đồng hồ sử dụng nguyên lý lực Coriolis giúp đo lưu lượng khối lượng chính xác, sai số thấp khoảng ±0,1% đến ±0,5%, không bị ảnh hưởng nhiều bởi sự thay đổi về nhiệt độ, áp suất hoặc tỷ trọng của lưu chất.
• Đo được nhiều loại lưu chất: Thiết bị có khả năng đo đa dạng môi trường như chất lỏng, khí, hóa chất, xăng dầu, khí hóa lỏng, hơi nóng.
• Đo trực tiếp lưu lượng khối lượng: Không cần sử dụng thêm thiết bị bù áp suất hoặc nhiệt độ, đồng hồ có thể đồng thời đo lưu lượng khối, lưu lượng thể tích, mật độ và nhiệt độ của dòng chảy.
• Độ bền cao, ít bảo trì: Thiết kế không sử dụng nhiều bộ phận chuyển động, cảm biến không tiếp xúc trực tiếp với lưu chất giúp hạn chế hao mòn, giảm chi phí bảo dưỡng và tăng tuổi thọ thiết bị.
• Khả năng hoạt động ổn định: Đồng hồ đo lưu lượng Coriolis có thể làm việc trong môi trường khắc nghiệt, chịu được áp suất, nhiệt độ cao và các loại lưu chất có tính ăn mòn nhờ vật liệu chế tạo như inox 304, inox 316L.
• Tích hợp nhiều tính năng thông minh: Thiết bị hỗ trợ các tín hiệu truyền thông như 4-20mA, RS485, Modbus giúp dễ dàng kết nối với hệ thống PLC, DCS và các hệ thống tự động hóa.
• Ứng dụng linh hoạt: Phù hợp cho các ngành yêu cầu độ chính xác cao như dầu khí, hóa chất, thực phẩm, dược phẩm, năng lượng và xử lý nước.
• Thiết kế tối ưu, dễ vận hành: Màn hình hiển thị tích hợp cùng giao diện cài đặt trực quan giúp việc theo dõi thông số, điều chỉnh và bảo trì thiết bị trở nên đơn giản, giảm thời gian dừng hệ thống.

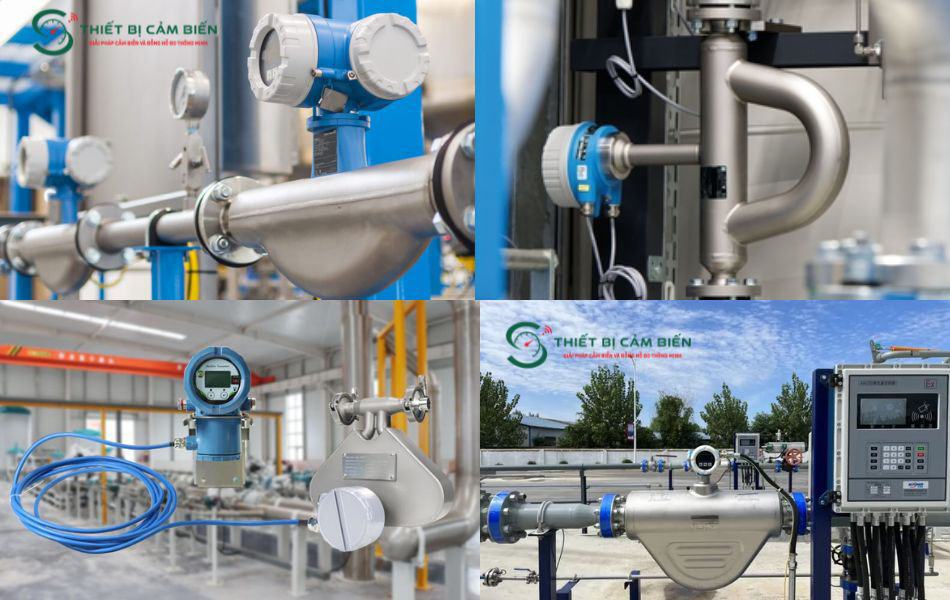

Ứng dụng thực tế đồng hồ đo lưu lượng khối Coriolis

Đồng hồ đo lưu lượng Coriolis có khả năng đo trực tiếp lưu lượng khối lượng, mật độ và nhiệt độ của lưu chất, thích hợp dùng trong các hệ thống gồm:

• Ngành dầu khí: Sử dụng để đo lưu lượng xăng dầu, dầu thô, khí đốt, nhiên liệu và các chất lỏng trong hệ thống vận chuyển, khai thác và phân phối dầu khí.
• Ngành hóa chất, dược phẩm: Ứng dụng trong đo lường hóa chất, dung môi, chất lỏng có tính ăn mòn, hỗ trợ quá trình pha trộn, định lượng và kiểm soát sản xuất chính xác.
• Ngành thực phẩm và đồ uống: Được sử dụng để đo lưu lượng nguyên liệu dạng lỏng như sữa, nước giải khát, bia, rượu… giúp đảm bảo độ chính xác trong quá trình chế biến.
• Hệ thống năng lượng và nhà máy điện: Dùng để kiểm soát lưu lượng nhiên liệu, nước cấp, môi chất làm mát và các chất lỏng phục vụ quá trình vận hành.
• Xử lý nước và nước thải: Giúp giám sát lưu lượng nước sạch, nước thải và các dòng chất lỏng trong hệ thống xử lý.
• Sản xuất công nghiệp tự động hóa: Cung cấp dữ liệu lưu lượng theo thời gian thực phục vụ các hệ thống pha chế, định lượng và điều khiển tự động.

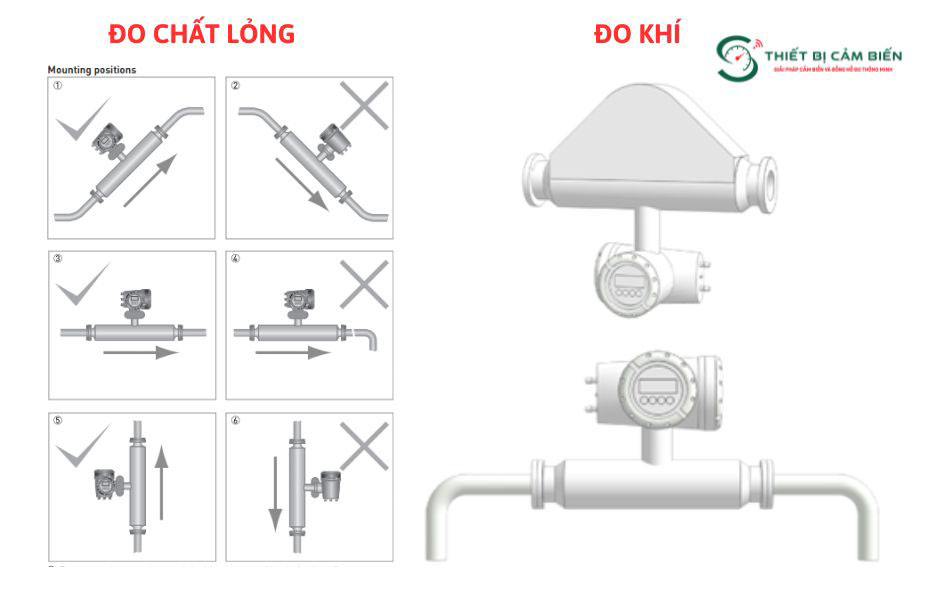

Lưu ý khi lắp đặt đồng hồ đo lưu lượng khối Coriolis

Để đồng hồ đo lưu lượng khối Coriolis hoạt động chính xác và ổn định, quá trình lắp đặt cần đảm bảo đúng kỹ thuật, phù hợp với đặc tính của từng loại lưu chất.

• Lắp đặt đồng hồ Coriolis đúng theo chiều dòng chảy được ký hiệu trên thân cảm biến, tránh lắp ngược hướng gây sai lệch kết quả đo.
• Cần sử dụng giá đỡ hoặc bộ phận cố định đường ống để hạn chế rung động ảnh hưởng đến cảm biến.
• Trong trường hợp hệ thống có độ rung lớn, nên sử dụng đoạn ống mềm để cách ly rung động giữa đường ống và thiết bị đo.
• Hai mặt bích kết nối phải được căn chỉnh song song, đồng tâm để tránh tạo lực tác động lên thân đồng hồ.
• Khi lắp đặt dạng đứng, nên để dòng chảy đi từ dưới lên trên nhằm hạn chế tình trạng khí bị giữ lại bên trong ống đo.
• Đối với chất lỏng: Nên lắp đồng hồ đo lưu lượng khối Coriolis theo hướng dòng chảy đi xuống hoặc vị trí phù hợp để tránh không khí tích tụ trong ống đo, giúp kết quả đo chính xác hơn.
• Đối với chất khí: Nên ưu tiên lắp đặt theo hướng dòng chảy đi lên để hạn chế chất lỏng ngưng tụ hoặc tạp chất ảnh hưởng đến quá trình đo.
• Đối với chất lỏng có chứa cặn hoặc hạt rắn: Nên lắp Coriolis Mass Flow Meter theo phương ngang để tránh vật chất tích tụ trong ống đo, đảm bảo dòng chảy đi từ dưới lên qua cảm biến.
