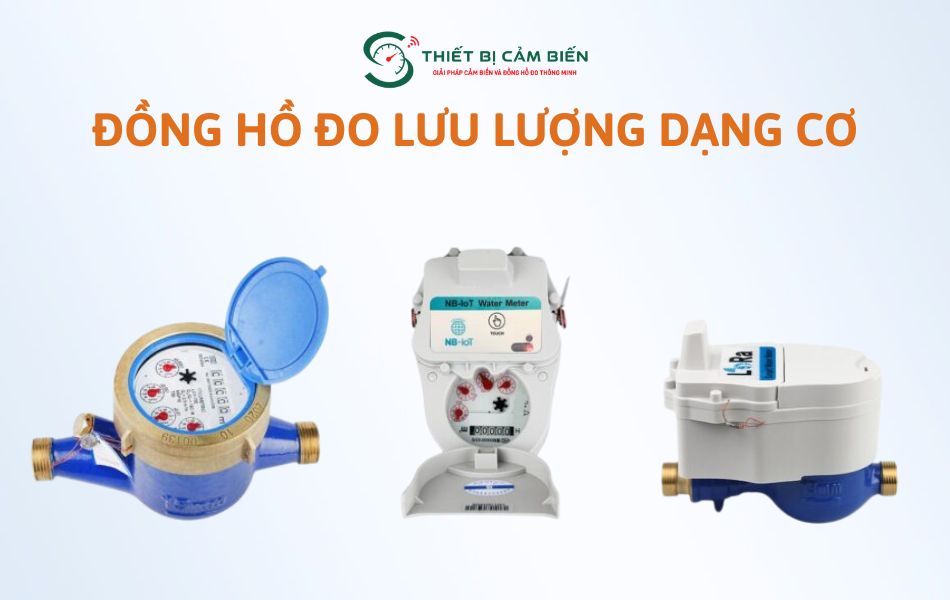

Đồng hồ đo lưu lượng dạng cơ

Đồng hồ đo lưu lượng dạng cơ hay đồng hồ đo nước dạng cơ là thiết bị đo lường chuyên dùng để xác định lưu lượng chất lỏng chảy qua đường ống theo đơn vị mét khối (m³). Thiết bị hoạt động dựa trên cơ chế cơ học, giúp ghi nhận và hiển thị trực tiếp lượng nước đã sử dụng chính xác, phù hợp cho hệ thống cấp thoát nước dân dụng và sinh hoạt.

Đồng hồ đo lưu lượng dạng cơ là gì?

Đồng hồ đo lưu lượng dạng cơ là thiết bị dùng để đo, tính toán và ghi nhận lưu lượng nước hoặc chất lỏng chảy qua hệ thống đường ống dựa trên nguyên lý cơ học, không cần sử dụng nguồn điện. Kết quả đo được hiển thị trực tiếp trên mặt số theo đơn vị m³ hoặc lít, giúp người dùng dễ dàng theo dõi và kiểm soát lượng nước tiêu thụ.

Thiết bị vận hành hoàn toàn tự động nhờ áp lực và tốc độ dòng chảy đi qua buồng đo, cho khả năng đo lường ổn định với sai số nhỏ so với thực tế, thường đạt các cấp chính xác A, B hoặc C đảm bảo đo lường nhanh chóng và chính xác.

Ngoài ra đồng hồ đo lưu lượng dạng cơ còn có thể tích hợp thêm dây xung để truyền tín hiệu giúp giám sát từ xa. Thiết bị được ứng dụng rộng rãi trong nhiều môi trường như nước sạch, nước thải, nước nóng, nước lạnh, nước muối, nước thô và một số loại hóa chất nhẹ.

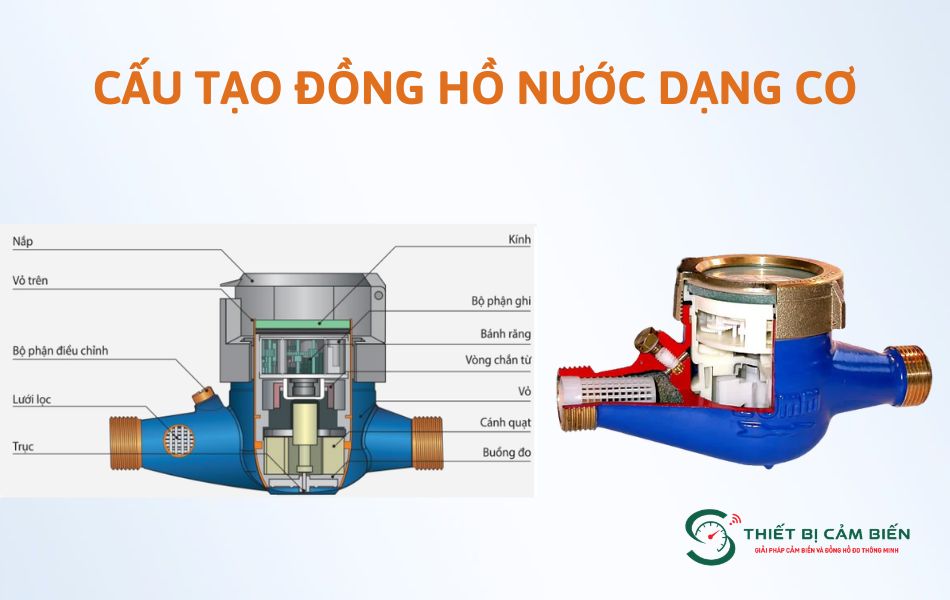

Cấu tạo của đồng hồ đo lưu lượng dạng cơ

Đồng hồ đo lưu lượng dạng cơ được thiết kế với cấu tạo đơn giản nhưng hoạt động hiệu quả, gồm hai bộ phận chính là phần thân và bộ đếm.

Thân đồng hồ

Là lớp vỏ ngoài của đồng hồ, được chế tạo từ các vật liệu như nhựa, gang hoặc inox tùy theo môi trường sử dụng. Phần thân có cấu trúc rỗng, cho phép dòng lưu chất đi qua đồng thời bảo vệ các bộ phận bên trong khỏi tác động từ môi trường bên ngoài như áp lực, va đập hay ăn mòn.

Bộ đếm

Có nhiệm vụ chuyển đổi chuyển động của dòng chảy thành giá trị đo lường cụ thể. Bao gồm các chi tiết:

• Cánh quạt tuabin: Được làm từ nhựa kỹ thuật có khả năng chịu nhiệt và chịu áp lực tốt. Khi dòng chảy đi qua, cánh quạt sẽ quay và tạo ra chuyển động cơ học ban đầu cho quá trình đo.
• Hệ thống bánh răng: Các bánh răng được liên kết với nhau thông qua trục truyền động, sắp xếp theo cơ chế chính xác để truyền chuyển động từ cánh quạt lên bộ hiển thị.
• Bộ phận truyền động: Đóng vai trò dẫn truyền chuyển động từ cánh quạt đến mặt số hiển thị, đảm bảo quá trình đo diễn ra liên tục và ổn định.
• Mặt số hiển thị: Là nơi hiển thị trực tiếp chỉ số lưu lượng, giúp người sử dụng dễ dàng quan sát và theo dõi lượng chất lỏng đã đi qua hệ thống theo đơn vị m³ hoặc lít.

Nguyên lý hoạt động đồng hồ nước dạng cơ

Đồng hồ đo lưu lượng dạng cơ hoạt động dựa trên chuyển động cơ học của dòng chảy. Khi lưu chất đi qua thân đồng hồ, áp lực dòng chảy sẽ làm quay cánh quạt hoặc kích hoạt piston bên trong thiết bị. Chuyển động này được truyền qua hệ thống bánh răng cơ khí và chuyển đổi thành số liệu hiển thị trực tiếp trên mặt đồng hồ, giúp người dùng dễ dàng theo dõi lưu lượng đã sử dụng.

Các loại đồng hồ đo lưu lượng dạng cơ phổ biến hiện nay

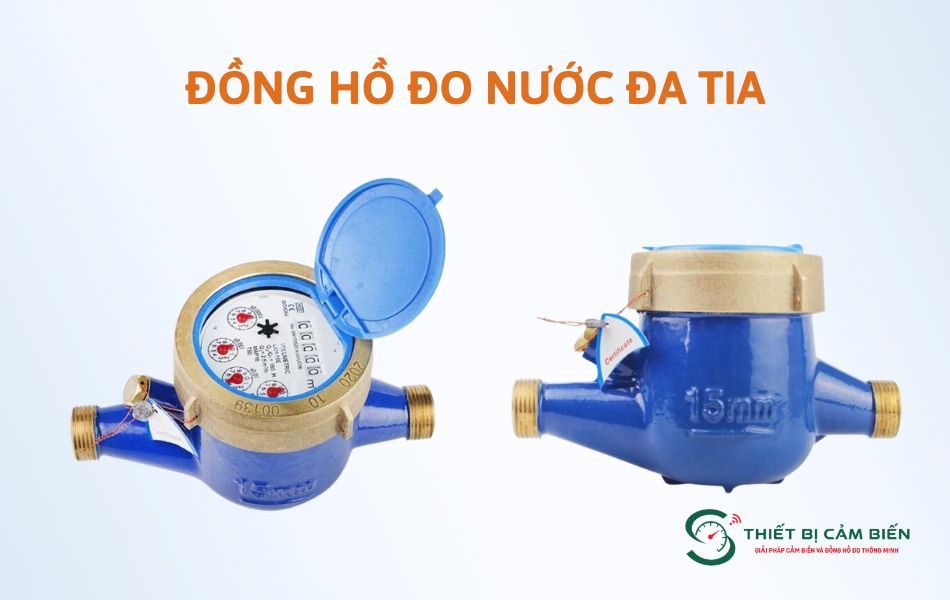

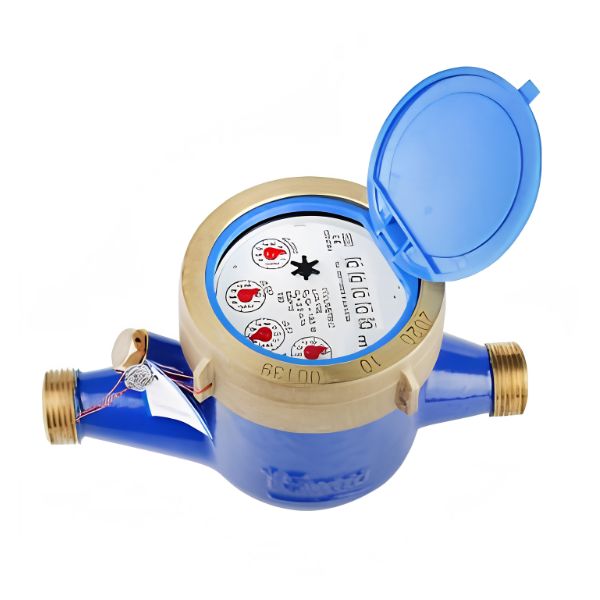

Đồng hồ đo nước đa tia

Là loại đồng hồ đo nước dạng cơ hoạt động bằng cách sử dụng nhiều tia nước phân bố đều tác động lên cánh quạt bên trong thân đồng hồ. Chuyển động của cánh quạt được truyền qua bộ cơ cấu bánh răng và hiển thị kết quả lưu lượng nước trực tiếp trên mặt số, giúp người dùng dễ dàng theo dõi lượng nước đã sử dụng.

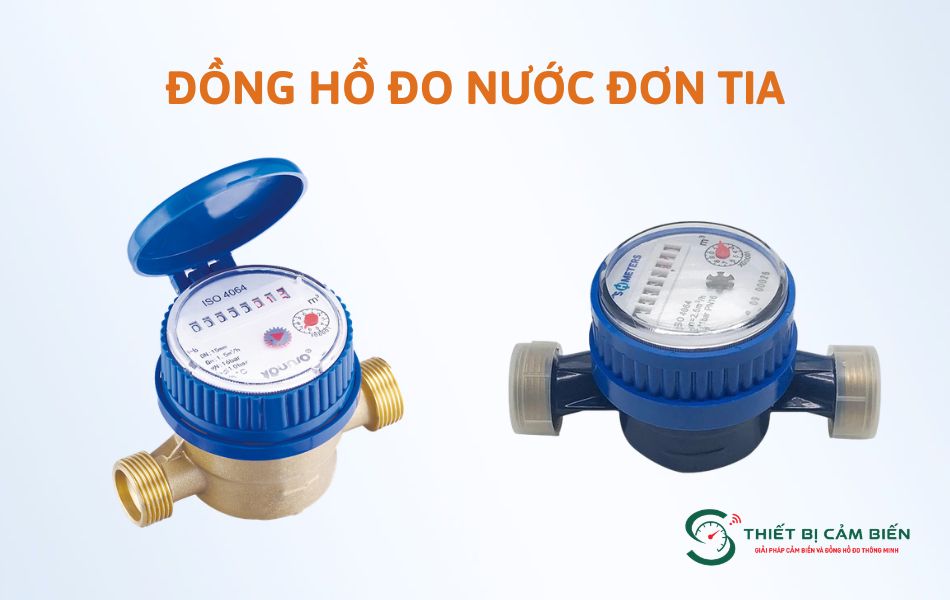

Đồng hồ đo nước đơn tia

Khác với dạng đa tia, đồng hồ đo nước đơn tia hoạt động dựa theo nguyên lý cơ học, khi dòng nước đi qua thiết bị sẽ được dẫn thành một tia duy nhất tác động trực tiếp lên cánh quạt đo. Khi cánh quạt quay, chuyển động này được truyền qua hệ thống cơ cấu bánh răng và hiển thị kết quả lưu lượng trên mặt số của đồng hồ.

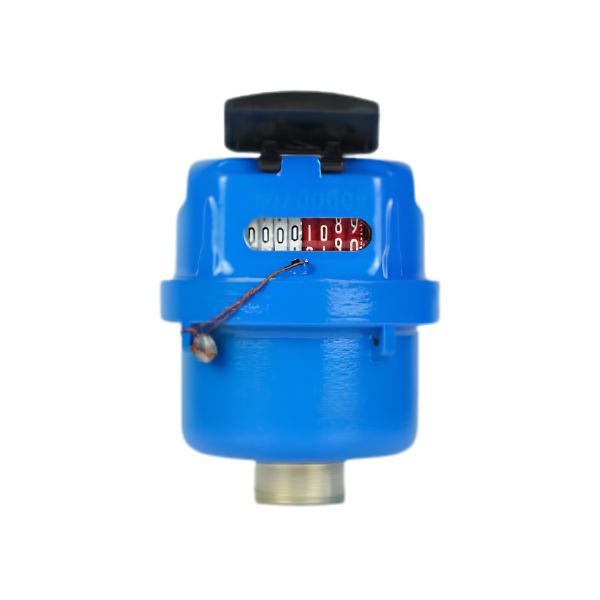

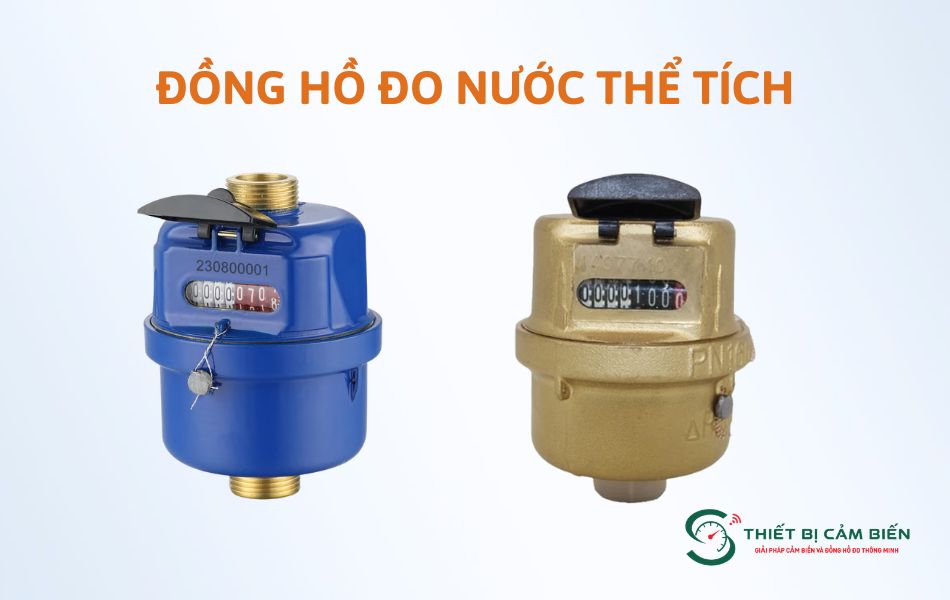

Đồng hồ đo nước thể tích

Đồng hồ đo nước thể tích là thiết bị đo lưu lượng nước hoạt động dựa trên nguyên lý chia dòng nước đi qua thành các thể tích cố định trong buồng đo. Sau đó, thiết bị sẽ tính toán số lần nạp đầy các khoang thể tích này để xác định tổng lượng nước đã tiêu thụ và hiển thị kết quả trên mặt số hoặc màn hình hiển thị.

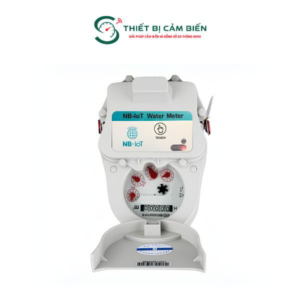

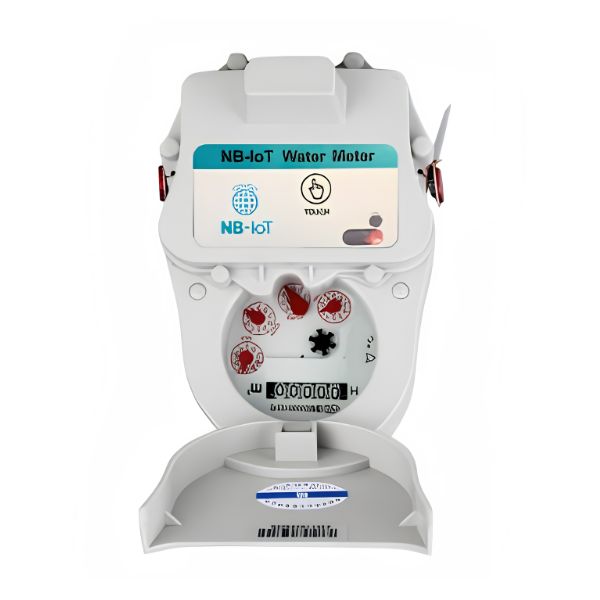

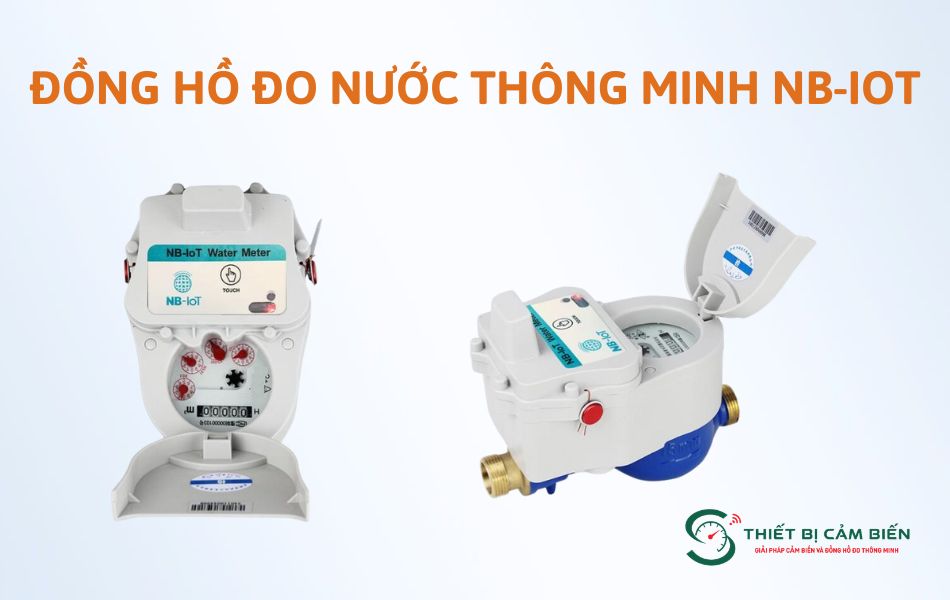

Đồng hồ đo nước thông minh NB-IOT

Đồng hồ đo nước thông minh NB-IoT là thiết bị đo lưu lượng nước ứng dụng công nghệ truyền dữ liệu không dây NB-IoT, cho phép giám sát và đọc chỉ số từ xa một cách tự động và chính xác. Đồng hồ được trang bị màn hình LCD hiển thị các thông số như lưu lượng nước, lượng nước tiêu thụ, số dư và trạng thái tín hiệu.

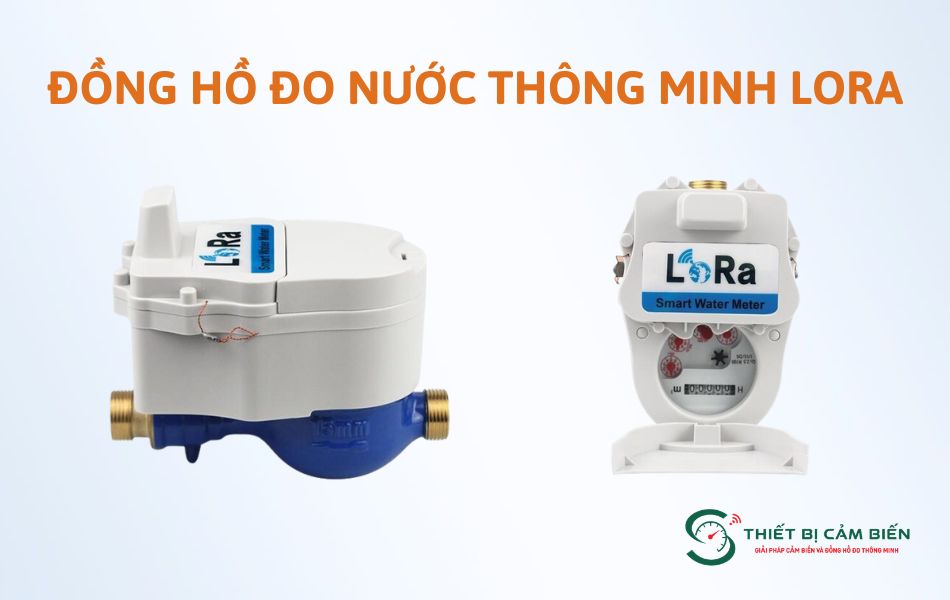

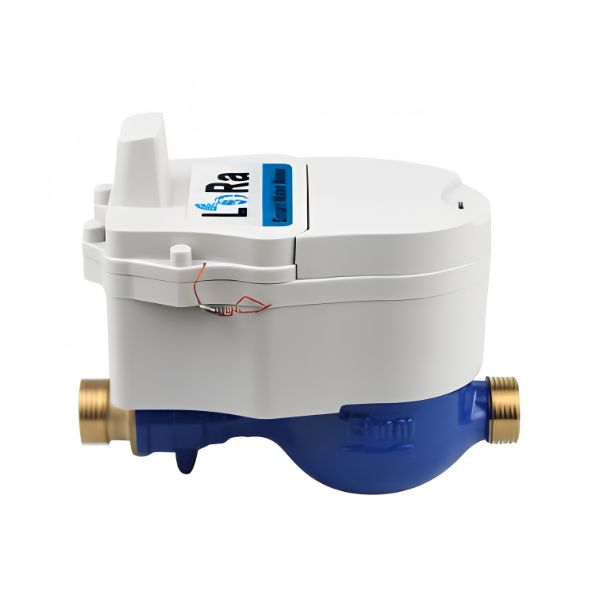

Đồng hồ đo nước thông minh LoRa

Đồng hồ đo nước thông minh LoRa sử dụng công nghệ truyền dữ liệu không dây LoRa để thu thập, xử lý và truyền tín hiệu đo lường từ xa. Thiết bị có khả năng chuyển đổi dữ liệu từ bộ đo cơ khí sang tín hiệu điện tử thông qua mạch điều khiển thông minh, sau đó lưu trữ và truyền tải dữ liệu về hệ thống quản lý trung tâm một cách tự động.

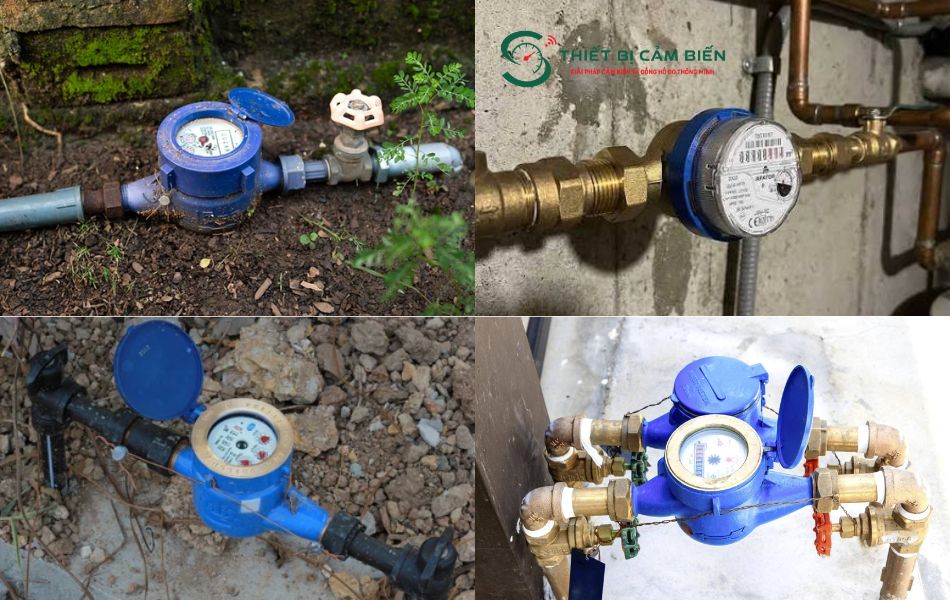

Đặc điểm nổi bật của đồng hồ đo lưu lượng nước dạng cơ

• Hoạt động dựa vào cơ học, không cần sử dụng nguồn điện nên an toàn và tiết kiệm chi phí vận hành.
• Giá thành rẻ, phù hợp các hệ thống đường ống dân dụng, dãy trọ, chung cư.
• Độ bền cao, thiết kế đơn giản giúp thiết bị hoạt động ổn định trong thời gian dài.
• Dễ dàng lắp đặt và thay thế, có thể lắp theo hướng nằm ngang hoặc lắp đứng.
• Mặt hiển thị cơ học rõ ràng, giúp người dùng dễ dàng quan sát và theo dõi lưu lượng.
• Không phụ thuộc vào hệ thống điện hoặc tín hiệu điều khiển, giảm thiểu rủi ro khi vận hành.
• Chi phí bảo trì thấp do cấu tạo cơ khí đơn giản, dễ sửa chữa khi cần thiết.

Mua đồng hồ đo lưu lượng dạng cơ giá rẻ, chất lượng

Tại Thiết Bị Cảm Biến hiện đang nhập khẩu và phân phối trực tiếp các dòng đồng hồ đo lưu lượng dạng cơ chính hãng, đảm bảo đầy đủ CO, CQ và nguồn gốc xuất xứ rõ ràng từ các thương hiệu uy tín trên thị trường.

Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị đo lường, Thiết Bị Cảm Biến đã và đang cung cấp sản phẩm cho nhiều công trình cấp thoát nước, nhà máy và hệ thống dân dụng trên toàn quốc. Nhờ đó, chúng tôi luôn nhận được sự tin tưởng của khách hàng bởi chất lượng sản phẩm ổn định và mức giá cạnh tranh.

Bên cạnh đó, kho hàng luôn sẵn số lượng lớn giúp đáp ứng nhanh tiến độ dự án, đảm bảo giao hàng đúng yêu cầu và hỗ trợ kỹ thuật kịp thời. Đội ngũ nhân viên tư vấn giàu kinh nghiệm luôn sẵn sàng hỗ trợ khách hàng lựa chọn model phù hợp nhất với nhu cầu sử dụng thực tế.

Quý khách vui lòng liên hệ ngay Thiết Bị Cảm Biến để được tư vấn chi tiết và nhận báo giá đồng hồ đo nước dạng cơ chất lượng cao.
