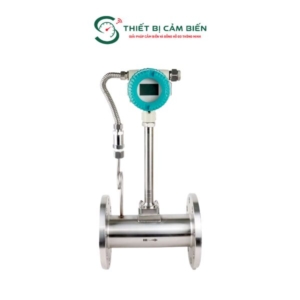

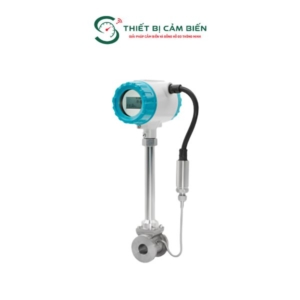

Đồng hồ đo lưu lượng vortex

Đồng hồ đo lưu lượng vortex là thiết bị đo lưu lượng hiện đại được sử dụng phổ biến trong các hệ thống công nghiệp để đo các loại môi chất như chất lỏng, khí, hơi nóng và khí nén. Thiết bị hoạt động dựa trên nguyên lý xoáy Karman, cho khả năng đo chính xác, ổn định và phù hợp với nhiều môi trường làm việc khác nhau.

Đồng hồ đo lưu lượng vortex là gì?

Đồng hồ đo lưu lượng vortex, đồng hồ đo lưu lượng xoáy (Vortex Flow Meter) là thiết bị dùng để đo lưu lượng của các loại chất lỏng, khí, hơi nóng và khí nén trong hệ thống đường ống dựa trên nguyên lý xoáy Karman.

Khi dòng lưu chất đi qua thanh chắn được đặt bên trong thân đồng hồ sẽ tạo ra các chuỗi xoáy liên tục phía sau vật cản. Cảm biến của đồng hồ sẽ phát hiện tần số các xoáy này và chuyển đổi thành giá trị lưu lượng. Đồng hồ đo lưu lượng vortex được làm từ inox có khả năng chịu áp suất và nhiệt độ cao, được sử dụng rộng rãi trong các hệ thống dầu khí, hóa chất, nhiệt điện, sản xuất công nghiệp, hệ thống hơi nóng và khí nén.

Thông số kỹ thuật đồng hồ lưu lượng vortex

Cấu tạo và nguyên lý hoạt động đồng hồ đo lưu lượng vortex

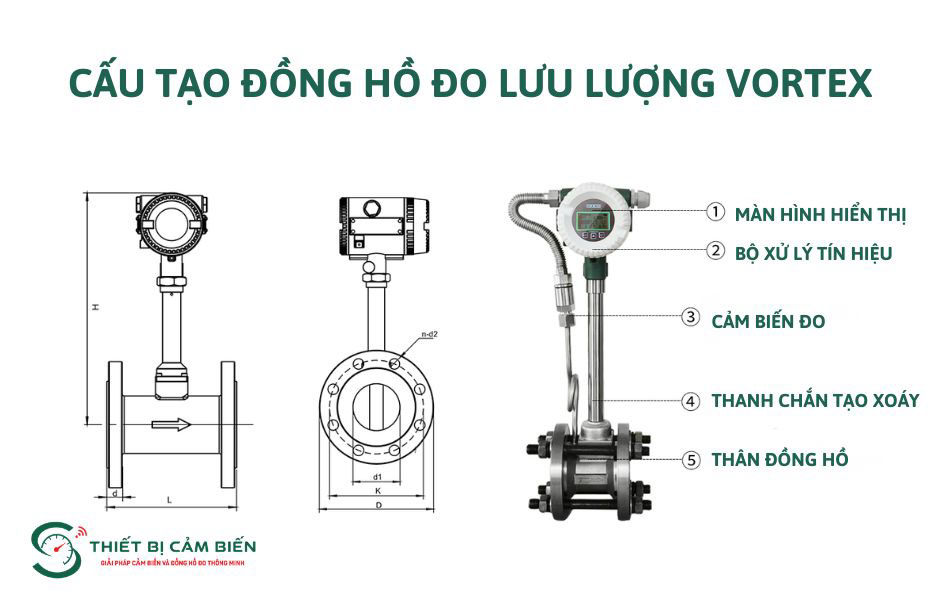

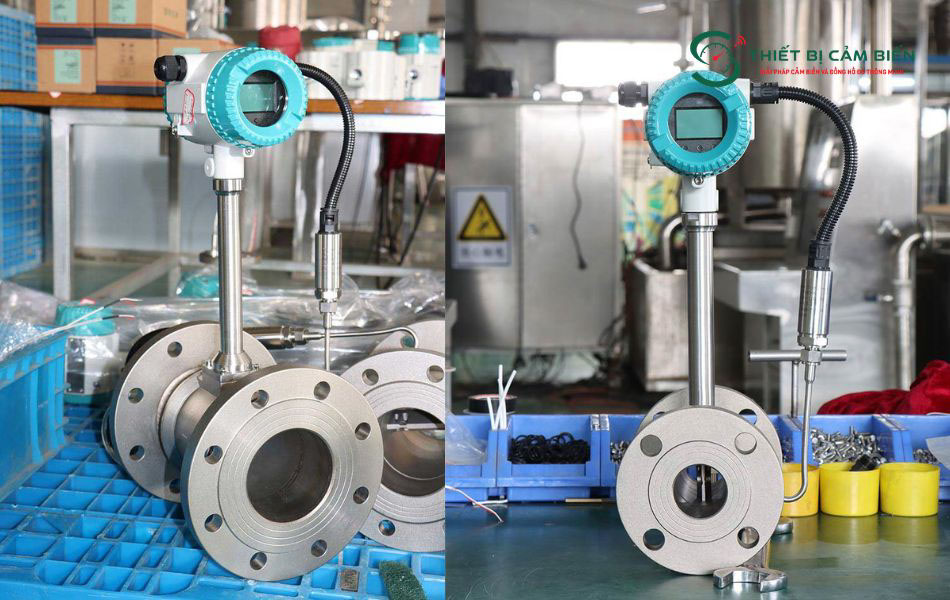

Cấu tạo đồng hồ lưu lượng vortex

• Thân đồng hồ: Làm từ vật liệu inox 304, inox 316, chịu được áp lực và nhiệt độ cao
• Thanh chắn tạo xoáy: Nằm trong thân đồng hồ, tại vị trí dòng lưu chất đi qua. Khi dòng chảy tác động vào thanh chắn, phía sau nó sẽ hình thành các chuỗi xoáy Karman liên tục. Tần số xuất hiện của các vòng xoáy này tỷ lệ thuận với tốc độ dòng chảy, giúp xác định chính xác lưu lượng của môi chất.
• Cảm biến đo: Có nhiệm vụ phát hiện sự thay đổi do các dòng xoáy tạo ra bên trong thân đồng hồ. Bộ phận này sẽ thu nhận tín hiệu áp suất hoặc dao động xoáy và chuyển đổi thành tín hiệu điện để truyền đến bộ xử lý.
• Bộ xử lý tín hiệu: Là bộ phận tiếp nhận dữ liệu từ cảm biến, thực hiện khuếch đại, phân tích và chuyển đổi tín hiệu thành các giá trị lưu lượng có thể hiển thị. Ngoài ra, bộ phận này còn có khả năng xử lý các thông số như nhiệt độ, áp suất tùy theo từng dòng sản phẩm.
• Màn hình hiển thị: Có chức năng hiển thị các thông số đo lường của đồng hồ như lưu lượng tức thời, tổng lưu lượng, nhiệt độ, áp suất và các dữ liệu vận hành khác. Một số model còn hỗ trợ kết nối tín hiệu như 4-20mA, Pulse, RS485 Modbus để truyền dữ liệu về hệ thống điều khiển trung tâm.

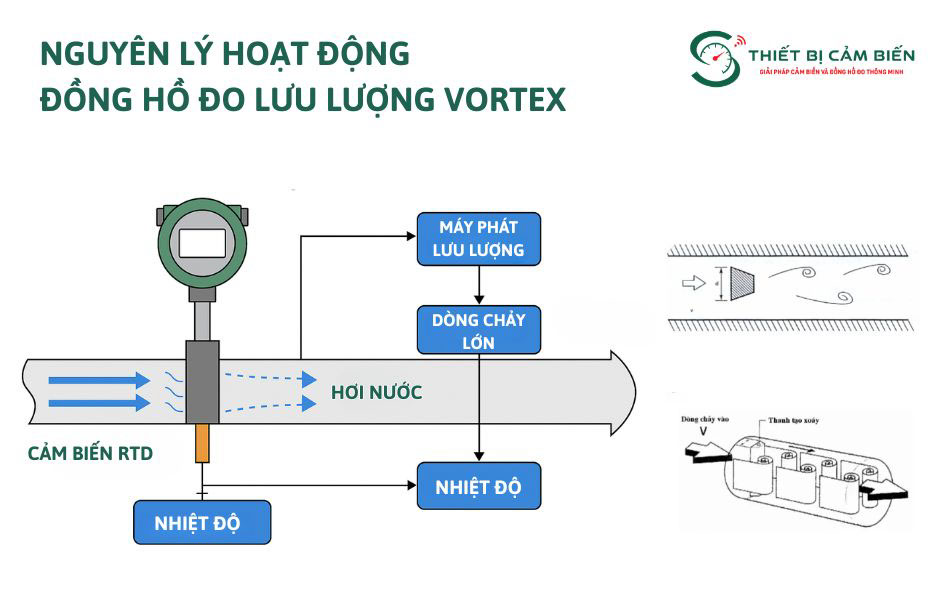

Nguyên lý hoạt động động đồng hồ đo lưu lượng vortex

Đồng hồ đo lưu lượng vortex hoạt động dựa trên nguyên lý xoáy Karman, sử dụng hiện tượng tạo xoáy khi dòng lưu chất đi qua vật cản để xác định tốc độ dòng chảy và tính toán lưu lượng.

Khi lưu chất đi qua đường ống và tác động vào thanh chắn tạo xoáy được đặt bên trong thân đồng hồ, dòng chảy sẽ bị chia tách và hình thành các chuỗi xoáy liên tục ở phía sau thanh chắn. Các vòng xoáy này xuất hiện lần lượt ở hai bên thanh chắn, tạo ra sự thay đổi áp suất trong dòng chảy.

Bộ phận cảm biến của đồng hồ sẽ phát hiện sự thay đổi áp suất và tần số xuất hiện của các dòng xoáy, sau đó truyền tín hiệu về bộ xử lý để phân tích. Vì tần số xoáy tạo ra có tỷ lệ thuận với vận tốc dòng chảy nên thiết bị có thể tính toán chính xác lưu lượng của môi chất đi qua.

Ưu điểm của đồng hồ đo lưu lượng xoáy

Đồng hồ đo lưu lượng vortex được sử dụng phổ biến trong các hệ thống công nghiệp chất lỏng, khí, hơi nóng và khí nén.

• Đồng hồ đo vortex có khả năng đo lường chính xác cao, sai số thấp khoảng ±0.5% đến ±1% đối với chất lỏng và ±1% đến ±2% đối với khí, hơi.
• Đo được nhiều loại lưu chất như nước, hóa chất, khí nén, hơi nước bão hòa, hơi nóng và các loại khí công nghiệp.
• Đồng hồ vortex không sử dụng cánh quạt hay bộ phận chuyển động bên trong mang lại dữ liệu đo ổn định giúp việc giám sát vận hành hiệu quả hơn.
• Khả năng chịu nhiệt độ cao lên đến 400°C và áp suất lớn tới 40 bar nên hạn chế được tình trạng hao mòn, hạn chế tình trạng bảo trì, tiết kiệm nhiều chi phí sửa chữa.
• Thân đồng hồ thường được làm từ inox 304, inox 316 giúp chống ăn mòn, chịu lực tốt và phù hợp với các môi trường làm việc khắc nghiệt.
• Đồng hồ đo lưu lượng dạng xoáy được tích hợp các tín hiệu truyền như 4-20mA, Pulse, RS485 Modbus, cho phép kết nối với hệ thống PLC, máy tính hoặc trung tâm điều khiển để giám sát và quản lý dữ liệu từ xa.
• Thiết bị sử dụng nguồn điện thấp như 24VDC hoặc pin, giúp giảm chi phí vận hành.
• Đồng hồ có dải đo rộng, thiết kế tối ưu giúp hạn chế lực cản dòng chảy, giảm tổn thất áp suất trong hệ thống đường ống.

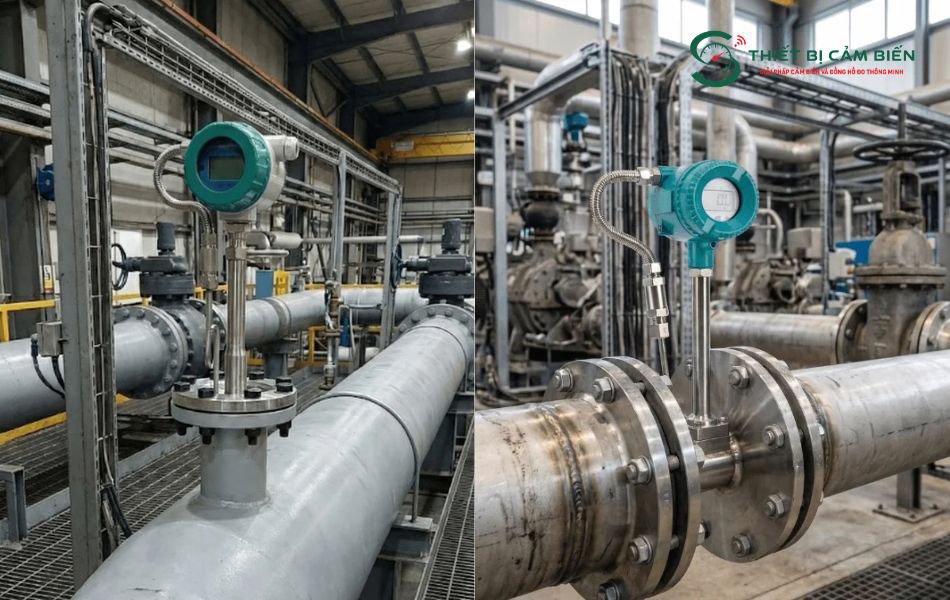

Ứng dụng thực tế đồng hồ đo lưu lượng vortex

Đồng hồ đo lưu lượng vortex là giải pháp đo lưu lượng thông minh và hiệu quả trong các hệ thống đường ống hiện nay. Bao gồm:

• Dùng để kiểm soát và giám sát lưu lượng của khí tự nhiên, dầu thô, nhiên liệu, hơi và các loại khí công nghiệp trong nhà máy lọc dầu, hệ thống khai thác, đường ống vận chuyển dầu khí.
• Đo lưu lượng của dung môi, hóa chất, khí và các loại chất lỏng công nghiệp tại các nhà máy sản xuất hóa chất
• Đo hơi nước bão hòa, hơi quá nhiệt, khí nén, khí oxy, nitơ, CO2, khí tự nhiên trong các nhà máy sản xuất, hệ thống lò hơi và dây chuyền công nghiệp.
• Kiểm soát lưu lượng của nước, hơi nước, chất lỏng nguyên liệu trong quá trình sản xuất bia, nước giải khát, sữa…
• Theo dõi lưu lượng hơi nước cấp cho turbine, hệ thống lò hơi và các đường ống nhiệt, nhà máy nhiệt điện
• Đo lưu lượng nước, khí thải, hơi thải trong các hệ thống cấp nước, xử lý nước thải, tái chế và kiểm soát môi trường
