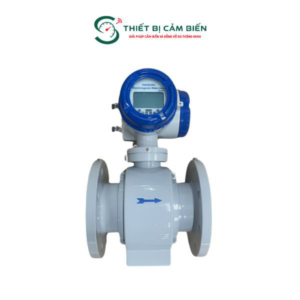

Đồng hồ đo lưu lượng điện tử

Đồng hồ nước điện tử là thiết bị dùng để đo lưu lượng nước dựa vào công nghệ cảm biến điện từ. Kết quả đo được có độ chính xác cao, hiển thị tức thời, nhanh chóng giúp kiểm soát và theo dõi hoạt động của hệ thống hiệu quả.

Đồng hồ nước điện tử là gì?

Đồng hồ nước điện tử là loại đồng hồ giúp xác định lưu lượng nước chảy qua đường ống theo nguyên lý điện từ Faraday. Kết quả đo được hiển thị trên màn hình điện tử LCD có 2 dòng và 16 ký tự giúp theo dõi dữ liệu từ xa, chính xác cao.

Đồng hồ được tích hợp các tính năng thông minh như cảnh báo rò rỉ nước, ghi nhớ dữ liệu, đo lưu lượng tức thời, lưu lượng tổng, vận tốc dòng chảy…với các tín hiệu đầu ra dạng 4-20mA, RS485, Modbus hoặc xung.

Thông số kỹ thuật đồng hồ đo lưu lượng điện tử

Kích thước	DN15 – DN600
Thân đồng hồ	Gang, Inox
Lớp lót	PTFE, Teflon, FEP
Tiếp điểm điện cực	Inox 304, inox 316
Kiểu hiển thị	Màn hình liền, màn hình rời
Màn hình hiển thị	LCD 2 dòng, 16 ký tự
Dải vận tốc dòng chảy	0.1 – 12 m/s
Áp lực làm việc	10 bar, 16 bar
Nhiệt độ hoạt động	-20°C ~ 180°C
Phương thức kết nối	Mặt bích, clamp
Tín hiệu đầu ra	4-20mA, RS485, Modbus
Nguồn điện áp	24VDC, 220VAC, 380VAC hoặc pin
Cấp bảo vệ	IP65/IP68
Xuất xứ	Hàn Quốc, Đài Loan
Bảo hành	12 tháng
Tình trạng	Có sẵn hàng

Xem chi tiết: Catalogue đồng hồ nước điện tử Woteck

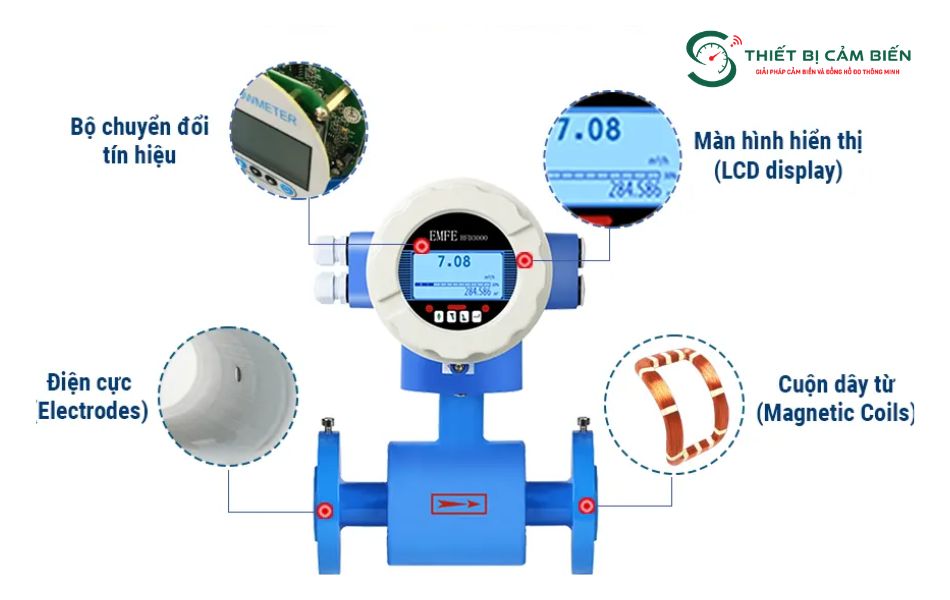

Cấu tạo và nguyên lý hoạt động đồng hồ đo nước điện tử

Đồng hồ nước điện tử được cấu thành từ 2 bộ phận là thân đồng hồ và mặt đồng hồ. Chi tiết như sau:

• Thân đồng hồ: Có thiết kế rỗng để cho dòng chảy đi qua. Bên trong thân có lớp gioăng PTFE giúp ngăn rò rỉ lưu chất và bộ phận cảm biến giúp đo lưu lượng dòng chảy.
• Màn hình hiển thị: Bao gồm màn hình LCD, mạch điện tử, bộ xử lý và chuyển đổi tín hiệu giúp xử lý dữ liệu và hiển thị các thông số như lưu lượng tức thời, tổng lưu lượng và vận tốc dòng chảy.

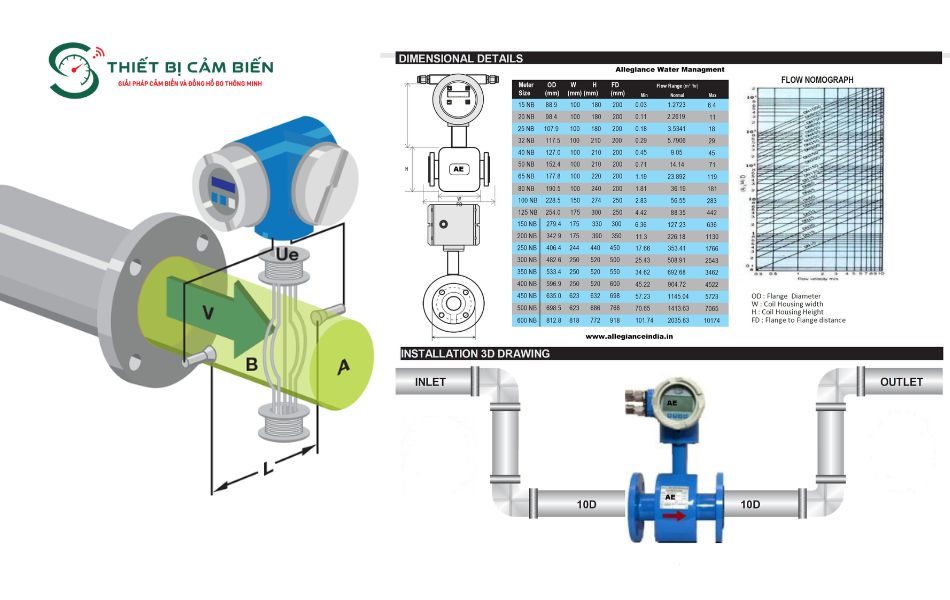

Đồng hồ đo nước điện tử hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday:

• Tạo từ trường và dòng nước đi qua: Khi đồng hồ hoạt động, cuộn dây bên trong thân đồng hồ tạo ra một từ trường. Khi nước dẫn điện chảy qua vùng từ trường này, giữa hai điện cực sẽ xuất hiện một điện áp cảm ứng.
• Thu nhận và xử lý tín hiệu: Hai điện cực sẽ ghi nhận điện áp tạo ra và truyền tín hiệu về bộ xử lý trung tâm. Giá trị điện áp này tỷ lệ với vận tốc dòng chảy của nước.
• Tính toán và hiển thị lưu lượng: Bộ xử lý sẽ phân tích tín hiệu, tính toán lưu lượng nước và hiển thị các thông số như lưu lượng tức thời, tổng lưu lượng và vận tốc dòng chảy trên màn hình LCD.

Các loại đồng hồ nước điện tử phổ biến

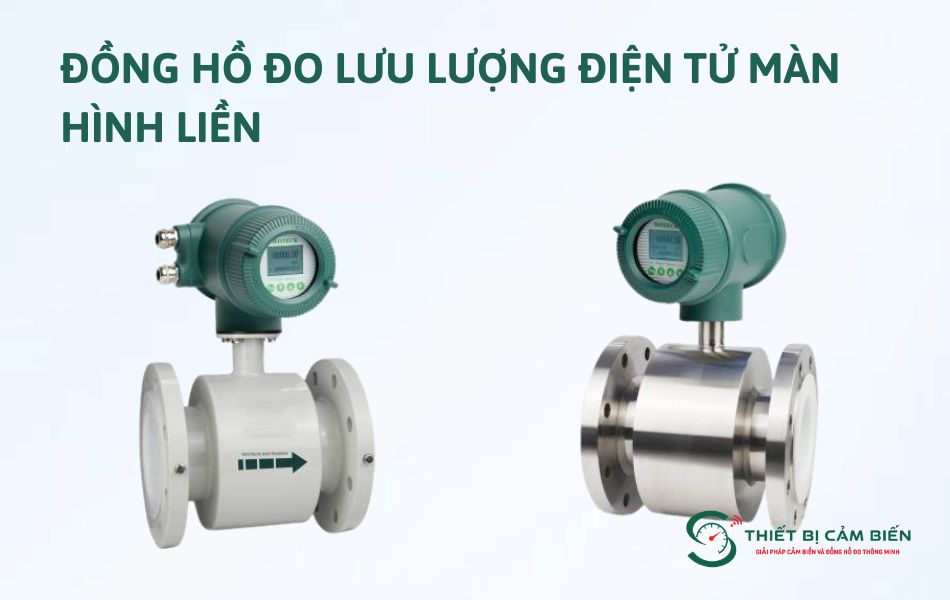

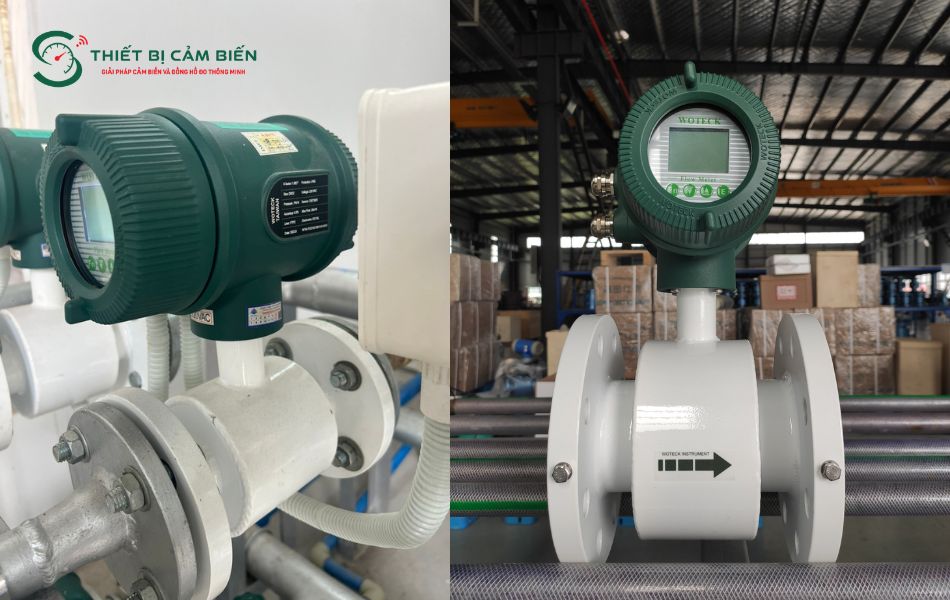

Đồng hồ nước điện tử màn hình liền

Là loại đồng hồ có thiết kế phần thân cảm biến với màn hình hiển thị gắn liền với nhau, tạo thành khối thống nhất. Đồng hồ nước điện tử màn hình liền được lắp với đường ống theo dạng mặt bích hoặc clamp và chạy bằng pin hoặc bằng nguồn điện 24VDC, 220VAC.

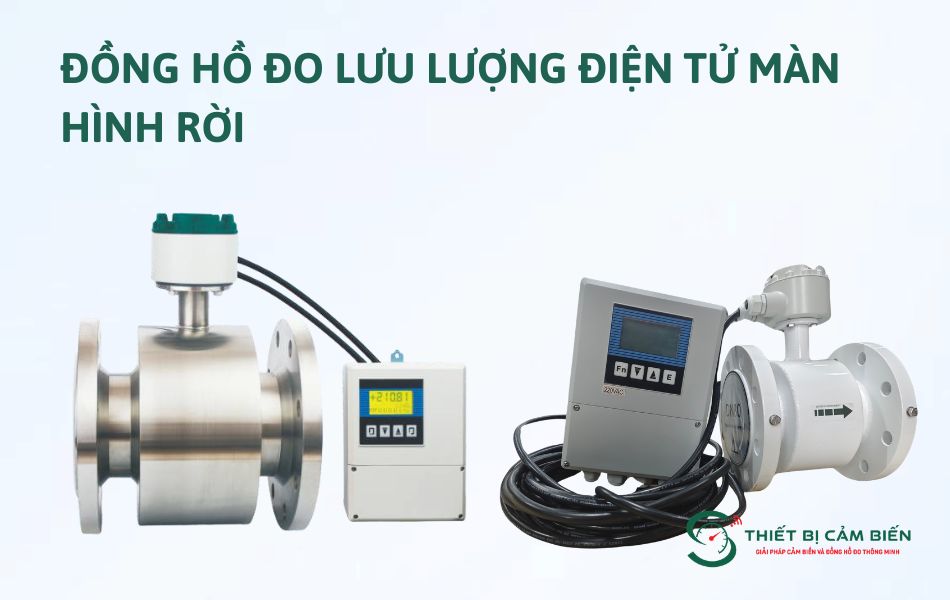

Đồng hồ nước điện tử màn hình rời

Đồng hồ nước điện tử màn hình rời có phần thân và màn hình hiển thị tách rời nhau, được kết nối thông qua dây dẫn tín hiệu cho phép theo dõi kết quả đo được từ xa.

Thiết bị hoạt động dựa trên công nghệ cảm ứng điện từ, cảm biến trong thân đồng hồ sẽ thu nhận tín hiệu dòng chảy và truyền dữ liệu về bộ xử lý, sau đó hiển thị trên màn hình LCD rời.

Ưu điểm của đồng hồ đo nước điện tử

• Dải kích thước đa dạng từ DN15 – DN600 và sử dụng các nguồn điện áp như 24VDC, 220VAC, 380VAC hoặc pin.
• Sử dụng công nghệ đo cảm biến điện từ giúp đo lường chính xác, hạn chế sai số ngay cả trong hệ thống có lưu lượng thấp.
• Có thể lưu trữ dữ liệu, truyền tín hiệu qua các chuẩn như 4-20mA, RS485, Modbus để kết nối với PLC, máy tính hoặc hệ thống quản lý.
• Được chế tạo từ vật liệu inox, gang và lớp lót PTFE giúp chống ăn mòn, hoạt động ổn định và có độ bền cao.
• Sản xuất theo tiêu chuẩn IP67, IP68 chống nước, chống bụi cho phép lắp đặt ngoài trời hoặc trong nhà.
• Khả năng đo lường chính xác, hoạt động ổn định và không bị ảnh hưởng bởi áp suất, tốc độ dòng chảy nhờ vào thiết kế bộ phận cảm biến bên trong đồng hồ.
• Màn hình điện tử giúp theo dõi và giám sát hoạt động dễ dàng, có thể sử dụng loại màn hình rời hoặc màn hình liền.

Bảng báo giá đồng hồ nước điện tử chi tiết

Quý khách có thể tham khảo bảng giá đồng hồ đo nước điện tử dưới đây:

Kích thước	Thông số kỹ thuật	Báo giá (VNĐ)
Đồng hồ nước điện tử màn hình liền
DN25	Model: WTM Thân đồng hồ: Gang phủ sơn epoxy Lớp lót: PTFE Tiếp điểm: SUS316 Kiểu kết nối: Mặt bích Nguồn điện áp: 220V Tín hiệu: 4-20mA Nhiệt độ làm việc: -10 đến 150 độ C Áp lực làm việc: PN16 Thương hiệu: Woteck Xuất xứ: Đài Loan	8.000.000 – 14.000.000
DN32		8.000.000 – 14.500.000
DN40		10.000.000 – 15.800.000
DN50		11.600.000 – 16.000.000
DN65		12.900.000 – 18.300.000
DN80		15.000.000 – 22.000.000
DN100		18.000.000 – 25.000.000
DN125		21.000.000 – 27.000.000
DN150		26.000.000 – 34.000.000
DN200		33.000.000 – 40.000.000
Đồng hồ nước điện tử màn hình rời
DN25	Model: WTM Thân đồng hồ: Gang phủ sơn epoxy Lớp lót: PTFE Tiếp điểm: SUS316 Kiểu kết nối: Mặt bích Nguồn điện áp: 220V Tín hiệu: 4-20mA Nhiệt độ làm việc: -10 đến 150 độ C Áp lực làm việc: PN16 Thương hiệu: Woteck Xuất xứ: Đài Loan	13.000.000 – 16.000.000
DN32		14.000.000 – 18.000.000
DN40		14.900.000 – 20.000.000
DN50		16.000.000 – 21.500.000
DN65		17.800.000 – 23.000.000
DN80		21.000.000 – 24.000.000
DN100		25.000.000 – 29.000.000
DN125		27.000.000 – 33.000.000
DN150		31.000.000.000 – 35.700.000
DN200		37.000.000 – 44.000.000

Để biết được mức giá chính xác và chi tiết với sản phẩm cụ thể, quý khách hãy liên hệ Hotline của Thiết Bị Cảm Biến THP để được chúng tôi tư vấn và báo giá sản phẩm phù hợp nhé.

Sơ đồ đấu nối đồng hồ đo lưu lượng nước điện tử

Đồng hồ nước điện tử được trang bị các đầu đấu nối bên trong bộ chuyển đổi để kết nối nguồn điện, tín hiệu đầu ra và hệ thống điều khiển. Tùy theo từng model, ký hiệu và vị trí các chân đấu dây có thể khác nhau.

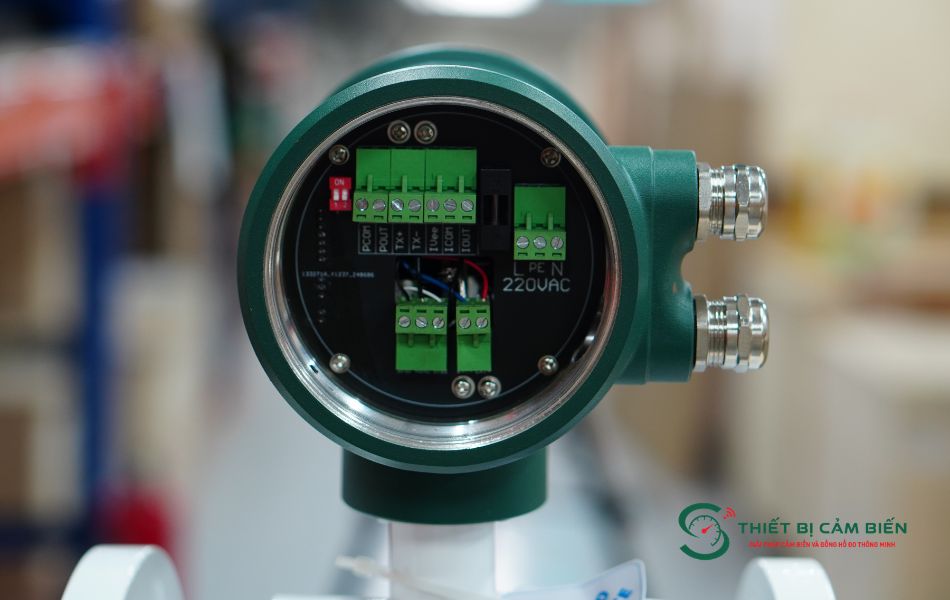

Dưới đây là sơ đồ đấu nối của đồng hồ đo nước điện tử màn hình liền Woteck:

• Nguồn cấp 220VAC: Đồng hồ sử dụng nguồn điện xoay chiều để cấp nguồn cho bộ chuyển đổi. Trên một số model, các chân nguồn được ký hiệu trực tiếp như N và PE, kèm thông số điện áp sử dụng.
• Chân tiếp địa (PE): Có nhiệm vụ kết nối tiếp địa bảo vệ, giúp nâng cao độ an toàn khi vận hành và hạn chế ảnh hưởng của nhiễu điện đến thiết bị.
• Ngõ ra tín hiệu dòng điện: Đồng hồ có thể cung cấp tín hiệu 4-20mA để truyền dữ liệu lưu lượng về PLC, biến tần, màn hình hiển thị hoặc hệ thống điều khiển.
• Ngõ ra xung hoặc tần số: Được sử dụng để truyền tín hiệu phục vụ cho việc đo tổng lưu lượng hoặc kết nối với các thiết bị đếm và điều khiển.
• Cổng truyền thông: Một số dòng đồng hồ được trang bị cổng giao tiếp RS485 Modbus, cho phép kết nối với PLC, máy tính hoặc hệ thống giám sát từ xa.

Khi đấu nối, người dùng cần xác định đúng ký hiệu trên từng đầu terminal và thực hiện theo sơ đồ điện đi kèm với sản phẩm. Không nên tự ý đấu dây dựa trên vị trí các chân của model khác vì mỗi dòng đồng hồ đo nước điện tử có thể có cấu trúc đầu nối khác nhau.

Địa chỉ mua đồng hồ nước điện tử giá tốt

Thiết Bị Cảm Biến THP là đơn vị chuyên cung cấp các dòng đồng hồ nước điện tử chất lượng cao, đáp ứng nhu cầu đo lường và giám sát lưu lượng trong các hệ thống cấp nước, xử lý nước thải, nhà máy sản xuất, khu công nghiệp và công trình dân dụng. Với 17 năm kinh nghiệm trong lĩnh vực thiết bị đo công nghiệp, chúng tôi mang đến các sản phẩm có độ chính xác cao, hoạt động ổn định và phù hợp với nhiều điều kiện hệ thống khác nhau.

Khi mua đồng hồ đo nước điện tử tại Thiết Bị Cảm Biến THP, khách hàng được tư vấn lựa chọn sản phẩm phù hợp dựa trên các yếu tố như kích thước đường ống, môi chất sử dụng, môi trường lắp đặt và yêu cầu kết nối tín hiệu. Các sản phẩm được cung cấp với đầy đủ thông số kỹ thuật, nguồn gốc rõ ràng, hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.

Chúng tôi cam kết mang đến giải pháp đo lưu lượng hiệu quả với giá thành cạnh tranh, sản phẩm chất lượng, chính sách hỗ trợ chuyên nghiệp, giúp khách hàng tối ưu chi phí và đảm bảo hệ thống hoạt động chính xác, bền bỉ trong thời gian dài.

Liên hệ Thiết Bị Cảm Biến THP ngay hôm nay để được tư vấn và báo giá đồng hồ nước điện tử phù hợp với nhu cầu sử dụng.
