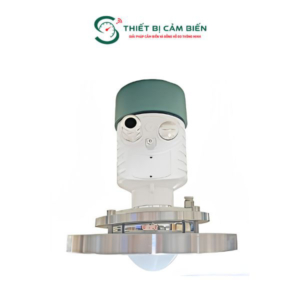

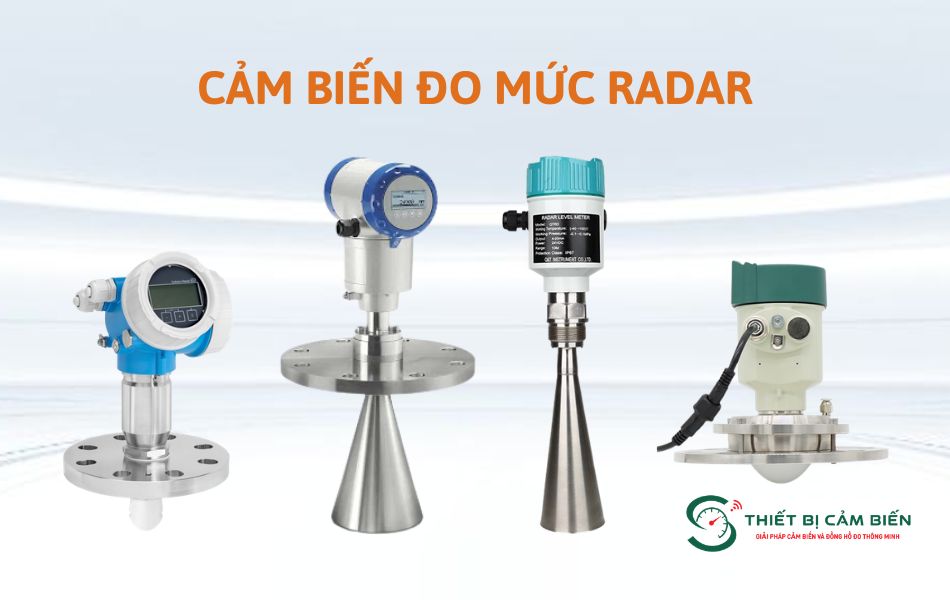

Cảm biến đo mức radar được dùng để đo khoảng cách và xác định mức chất lỏng, chất rắn trong bồn chứa, bể chứa, silo thông qua nguyên lý phát và thu sóng phản xạ của sóng radar.

Với ưu điểm đo mức liên tục, độ chính xác cao và không cần tiếp xúc trực tiếp với môi chất đối với dòng radar không tiếp xúc, thiết bị rất thuận tiện trong việc lắp đặt cũng như sử dụng. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về một số khái niệm, nguyên lý hoạt động và ứng dụng của cảm biến đo mức radar:

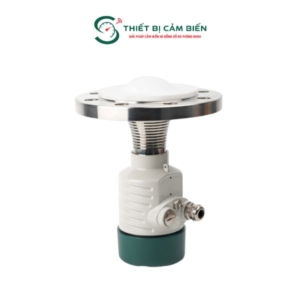

Cảm biến đo mức radar là gì?

Cảm biến đo mức radar là loại cảm biến sử dụng sóng điện từ (sóng radar) phát ra từ anten của cảm biến hướng xuống bề mặt chất lỏng hoặc chất rắn trong bồn chứa, bể chứa, silo, sau đó tiếp nhận sóng phản xạ trở lại để xác định khoảng cách từ đầu cảm biến đến bề mặt vật liệu.

Khi mức chất lỏng hoặc chất rắn thay đổi thì khoảng cách đo cũng thay đổi theo, từ đó cảm biến tính toán giá trị mức và chuyển đổi thành tín hiệu ngõ ra như 4–20mA hoặc RS485/Modbus rồi truyền về bộ hiển thị hoặc hệ thống điều khiển PLC để giám sát mức liên tục.

cam bien do muc radar

Thông số kỹ thuật của cảm biến đo mức radar

Vỏ cảm biến Nhôm, Inox
Dải đo mức 0–30m/0–100m
Độ chính xác ±1mm – ±5mm
Tần số hoạt động 79GHz – 81GHz
Góc chùm sóng Khoảng 4°
Vùng mù ≤ 0,15m
Thời gian phản hồi ~1 giây
Nhiệt độ làm việc -40°C – 130°C
Áp suất hoạt động -1 – 20 bar
Nguồn cấp 14–30 VDC
Công suất tiêu thụ ≤ 1,9W – 3W
Tín hiệu 4–20mA, RS485 / Modbus
Cấp bảo vệ IP66/IP67

Cấu tạo và nguyên lý hoạt động cảm biến đo mức radar

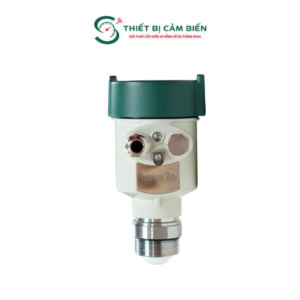

Cấu tạo cảm biến đo mức radar

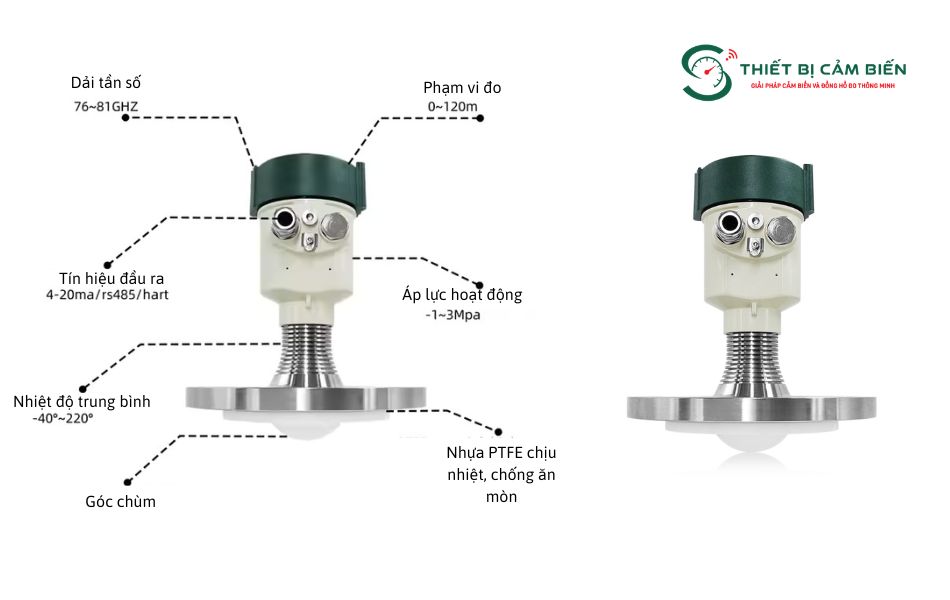

Cảm biến đo mức radar được cấu tạo từ các bộ phận chính sau:

  • Nguồn cấp: Cung cấp điện năng (thường 12–24VDC) để cảm biến đo mức hoạt động ổn định.
  • Mạch phát sóng radar: Tạo và phát ra sóng vi ba (microwave) tần số cao.
  • Ăng-ten phát/thu: Phát sóng radar xuống đối tượng và thu lại sóng phản xạ.
  • Mạch xử lý tín hiệu: Phân tích thời gian và cường độ sóng phản xạ để tính toán khoảng cách hoặc mức đo.
  • Vỏ bảo vệ: Thường làm bằng nhựa kỹ thuật hoặc inox, giúp chống nước, chống bụi và bảo vệ linh kiện bên trong.

cau tao cam bien do muc radar

Nguyên lý hoạt động cảm biến đo mức radar

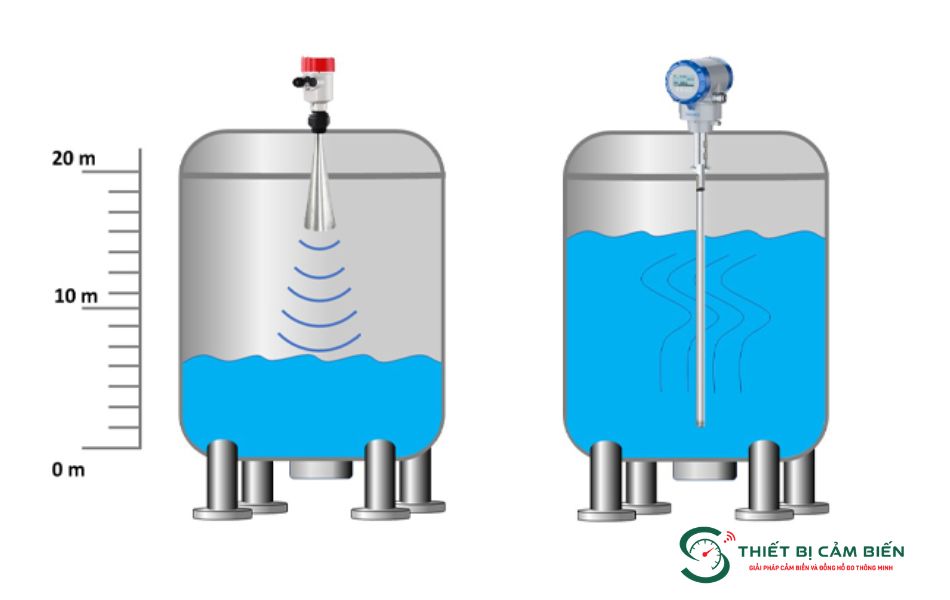

Cảm biến đo mức radar hoạt động dựa trên nguyên lý phát và thu sóng điện từ phản xạ. Giả sử trong trường hợp đo mức chất lỏng trong bồn chứa, cảm biến radar sẽ phát sóng điện từ từ anten hướng xuống bề mặt chất lỏng. Khi sóng radar chạm vào bề mặt chất lỏng, một phần năng lượng sóng sẽ phản xạ trở lại đầu cảm biến.

Sóng radar phản xạ sẽ được anten tiếp nhận và truyền đến bộ xử lý. Tại đây, cảm biến xác định khoảng cách từ đầu đo đến bề mặt chất lỏng dựa trên thời gian truyền và phản xạ của sóng radar, sau đó tính toán mức chất lỏng hiện tại trong bồn. Cuối cùng, thiết bị chuyển đổi giá trị đo thành tín hiệu đầu ra như 4–20mA hoặc RS485/Modbus để truyền về bộ hiển thị hoặc hệ thống điều khiển PLC, phục vụ quá trình giám sát mức liên tục.

nguyen ly hoat dong cam bien do muc radar

Xem chi tiết: Nguyên lý hoạt động cảm biến đo mưc radar

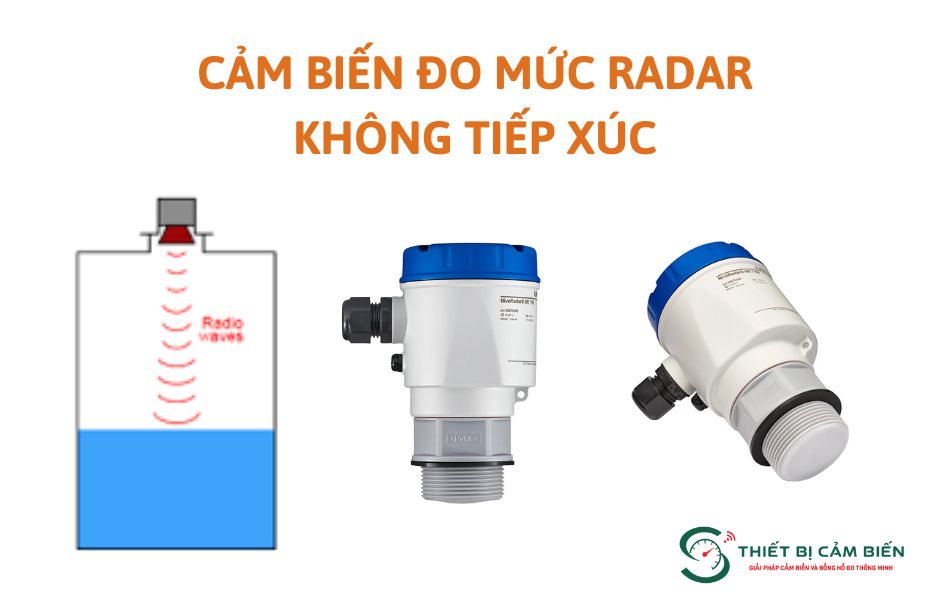

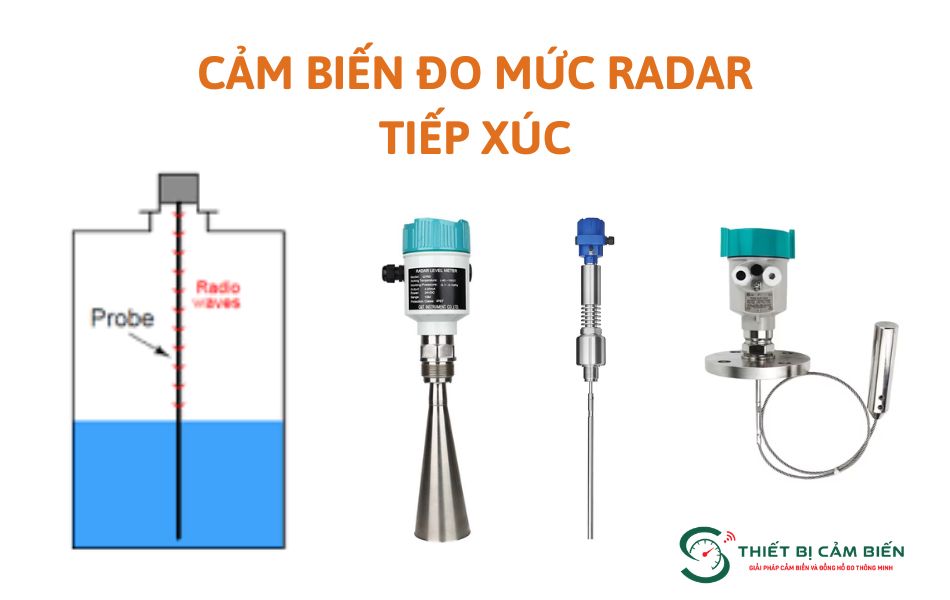

So sánh cảm biến đo mức radar tiếp xúc với không tiếp xúc

Tiêu chí Radar tiếp xúc Radar không tiếp xúc
Nguyên lý đo Sóng radar truyền dọc theo que hoặc dây dò đến bề mặt môi chất. Anten phát sóng radar xuống bề mặt môi chất và thu tín hiệu phản xạ.
Tiếp xúc với môi chất Có, que hoặc dây dò tiếp xúc trực tiếp với môi chất. Không, anten đo từ phía trên mà không chạm vào môi chất.
Cấu tạo Gồm bộ phát tín hiệu và que hoặc dây dò dẫn sóng. Gồm bộ phát tín hiệu và anten phát/thu sóng radar.
Phạm vi đo Phụ thuộc chiều dài que hoặc dây dò và model. Có nhiều model hỗ trợ dải đo xa, phù hợp bồn lớn và silo cao.
Độ chính xác Độ chính xác cao, tín hiệu được định hướng dọc theo đầu dò. Độ chính xác cao khi vị trí lắp đặt và tín hiệu phản xạ phù hợp.
Bồn chứa hẹp Phù hợp với bồn hẹp nếu bố trí được đầu dò. Cần kiểm tra góc phát sóng và không gian phản xạ.
Môi chất bám dính Có nguy cơ vật liệu bám lên que hoặc dây dò, ảnh hưởng tín hiệu. Ít bị ảnh hưởng
Môi chất ăn mòn Phải chọn vật liệu que/dây dò tương thích với hóa chất. Đo lường chính xác, ổn định do không tiếp xúc với chất ăn mòn
Môi trường nhiều bụi Sử dụng tốt với nhiều loại bột, hạt và vật liệu rời Cần xem xét mức độ bụi và khả năng phản xạ của vật liệu.
Bồn có vật cản Cần bố trí đầu dò tránh tiếp xúc với kết cấu bên trong bồn. Có thể xuất hiện tín hiệu phản xạ giả từ thang, ống hoặc cánh khuấy.
Bảo trì Thường xuyên Ít
Ứng dụng phổ biến Bồn hẹp, bồn kín, môi chất phức tạp, khí hóa lỏng và vật liệu rời. Bể nước, nước thải, hóa chất, bồn lớn, silo cao và các hệ thống cần đo không tiếp xúc.

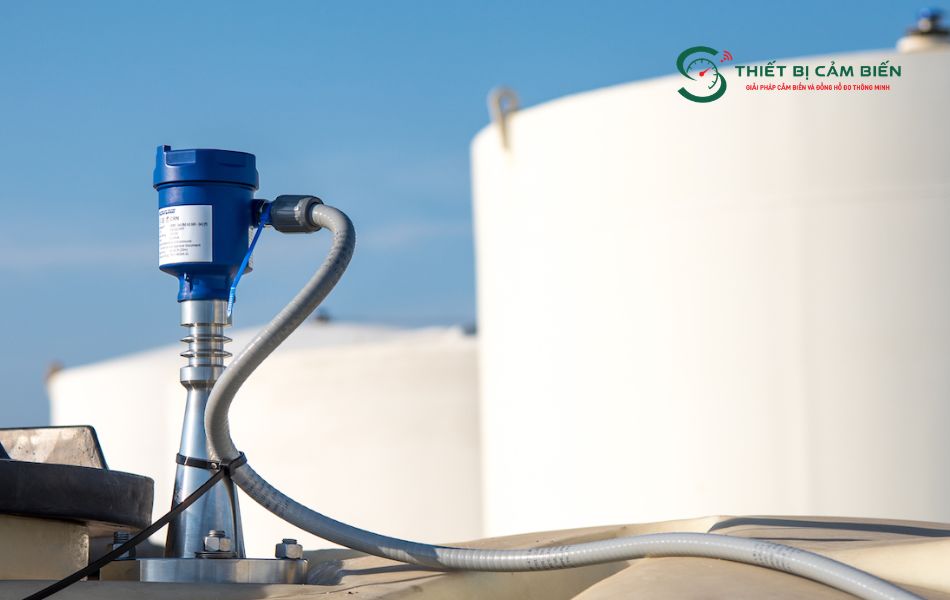

Ưu điểm của cảm biến đo mức radar

  • Cảm biến đo mức radar có thể hoạt động ổn định trong mọi điều kiện môi trường mà không bị ảnh hưởng bởi ánh sáng, nhiệt độ, bụi, khói hay độ ẩm.
  • Có khả năng đo lường và phát hiện mục tiêu với sai số nhỏ, kể cả những thay đổi rất nhỏ trong khoảng cách hoặc mức chất lỏng.
  • Hoạt động hiệu quả trong khoảng cách lớn, phù hợp cho cả không gian hẹp và khu vực rộng.
  • Có thể phát hiện chuyển động hoặc tín hiệu qua một số vật liệu như nhựa, gỗ hoặc tường mỏng, giúp linh hoạt trong lắp đặt.
  • Sóng radar ít bị tác động bởi bụi bẩn hoặc hơi nước, đảm bảo kết quả đo ổn định.
  • Không sử dụng hình ảnh như camera, chỉ phát hiện chuyển động hoặc khoảng cách nên phù hợp cho các khu vực cần bảo mật cao.

uu diem cam bien do muc radar

Tuy nhiên cảm biến đo mức radar yêu cầu kỹ thuật lắp đặt và cài đặt chính xác để đảm bảo độ ổn định và tránh sai số. Đồng thời chi phí đầu tư ban đầu thường cao hơn so với các loại cảm biến siêu âm hoặc hồng ngoại.

>>> Tham khảo thêm:

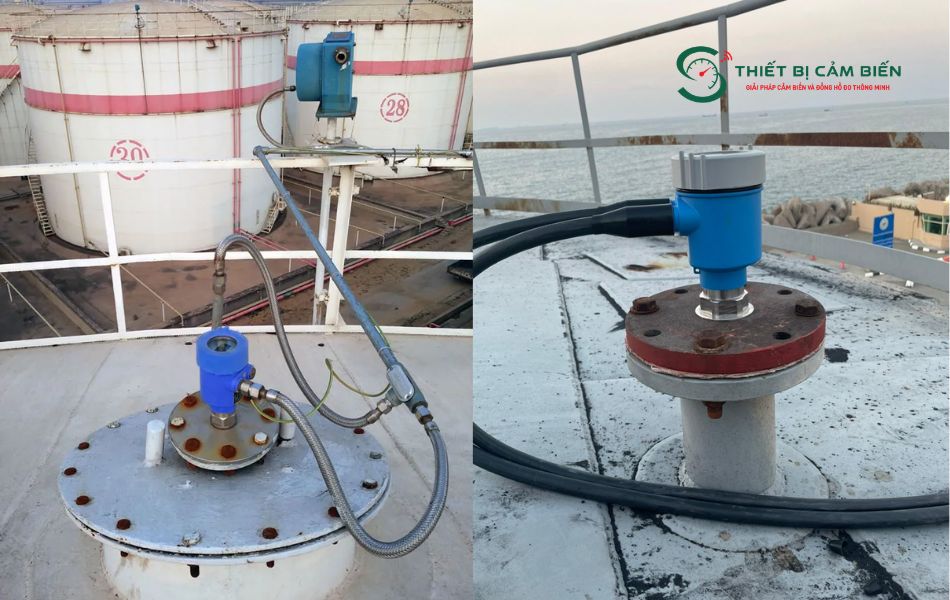

Ứng dụng thực tế của cảm biến đo mức radar

Cảm biến đo mức radar được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng phát hiện chính xác, hoạt động ổn định trong mọi điều kiện và không bị ảnh hưởng bởi ánh sáng, bụi hay nhiệt độ.

  • Đo mức chất lỏng trong bồn chứa nước, hóa chất, dầu, thực phẩm.
  • Đo mức vật liệu rắn như bột, xi măng, cát trong silo và hầm chứa.
  • Ứng dụng trong các bể chứa di động như xe bồn, tàu chở nhiên liệu.
  • Đo mức và giám sát vật liệu trong ngành xi măng, xây dựng và tái chế.

ung dung cam bien do muc radar

Thiết Bị Cảm Biến THP – Địa chỉ mua cảm biến đo mức radar uy tín

Thiết Bị Cảm Biến THP là đơn vị chuyên cung cấp các dòng cảm biến đo mức radar chính hãng, phục vụ đa dạng nhu cầu trong công nghiệp và dân dụng như đo mức chất lỏng, đo vật liệu rắn, giám sát bồn chứa, silo và hệ thống tự động hóa. Tất cả sản phẩm được chúng tôi nhập khẩu trực tiếp từ Đài Loan, cam kết hàng chính hãng, có đầy đủ giấy tờ kiểm định CO, CQ.

dia chi mua cam bien do muc radar uy tin

Ngoài ra, chúng tôi còn hỗ trợ tư vấn kỹ thuật, giúp khách hàng lựa chọn đúng loại cảm biến phù hợp với từng ứng dụng cụ thể như đo mức chất lỏng, đo khoảng cách hay giám sát vật thể.

Với đội ngũ kỹ thuật giàu kinh nghiệm và chính sách hỗ trợ tận tâm, Thiết Bị Cảm Biến THP cam kết mang đến giải pháp tối ưu, sản phẩm chất lượng và dịch vụ hậu mãi chuyên nghiệp. Mọi thông tin chi tiết vui lòng liên hệ Hotline 0928.613.555 để được chúng tôi tư vấn và gửi báo giá chi tiết nhé.
