Cảm biến đo mức là gì? Cấu tạo, Phân loại & Tiêu chí chọn mua

Trong các hệ thống tự động hóa công nghiệp, cảm biến đo mức đóng vai trò quan trọng giúp giám sát chính xác mức của lưu chất, ngăn ngừa sự cố tràn hoặc cạn bồn chứa. Tuy nhiên, hiện nay trên thị trường có nhiều dòng cảm biến sử dụng công nghệ đo khác nhau. Để hiểu rõ hơn về từng loại và cách lựa chọn sản phẩm phù hợp, hãy cùng Thiết bị cảm biến THP tìm hiểu chi tiết trong bài viết dưới đây.

Cảm biến đo mức là gì?

Cảm biến đo mức hay Lever sensor là thiết bị dùng để xác định chiều cao, vị trí hoặc lượng vật liệu đang chứa trong bồn, bể, silo. Sản phẩm được dùng để đo mức nước, dầu, nhiên liệu, hóa chất, hoặc các loại vật liệu rắn dạng hạt, dạng bột.

Cảm biến mức giúp theo dõi lượng vật liệu bên trong bồn chứa mà không cần quan sát, đo đạc thủ công. Dữ liệu đo được sẽ được truyền về PLC, hệ thống giám sát giúp kiểm soát quá trình cấp nhiên liệu, bơm nước, xả bồn và phát hiện tình trạng mức quá cao hay quá thấp.

Bảng thông số kỹ thuật chung của cảm biến mức

Cấu tạo chung của cảm biến đo mức

Cảm biến mức tuy được chia thành nhiều loại khác nhau, nhưng nhìn chung, chúng được cấu tạo từ các bộ phận chính dưới đây:

• Bộ phận cảm biến: Phần tiếp xúc trực tiếp hoặc thu phát tín hiệu sóng siêu âm, radar, áp suất với môi chất cần đo.
• Mạch xử lý: Nhận tín hiệu từ bộ phận cảm biến sau đó xử lý chuyển đổi sang tín hiệu điện phù hợp.
• Bộ phận kết nối: Có thể là dạng ren, mặt bích, móc treo, đầu dò dạng que, giúp cố định cảm biến chắn chắn vào bồn hay bể chứa.
• Màn hình hiển thị: Tùy vào cấu tạo, một số model được tích hợp thêm màn hình hiển thị giúp dễ dàng đọc giá trị trực tiếp và cài đặt thông số.
• Dây dẫn và đầu kết nối: Giúp cung cấp nguồn điện, truyền tín hiệu đo và kết nối cảm biến với bộ điều khiển.

Các loại cảm biến đo mức phổ biến hiện nay

Tùy vào môi chất đo, điều kiện môi trường, sensor đo mức được chia thành nhiều loại khác nhau để đáp ứng nhu cầu sử dụng trong từng ứng dụng.

Cảm biến đo mức thủy tĩnh

Cảm biến mức thủy tĩnh xác định chiều cao chất lỏng dựa trên áp suất do cột chất lỏng tạo ra. Khi độ sâu tăng, áp suất thủy tĩnh tại vị trí đo cũng tăng theo. Sau đó cảm biến đo mức áp suất này và chuyển đổi thành giá trị mức dựa trên khối lượng riêng của chất lỏng. Với bồn hở, cảm biến thường được đặt tại đáy hoặc vị trí có độ sâu phù hợp để đo áp suất thủy tĩnh.

Dòng này có cấu tạo đơn giản, thuận tiện cho việc đo mức chất lỏng trong bồn liên tục, phù hợp cho nhiều ứng dụng. Tuy nhiên, cảm biến mức thủy tĩnh phụ thuộc vào khối lượng riêng của chất lỏng, nên nếu khối lượng riêng không được hiệu chỉnh, giá trị đo có thể bị sai lệch.

-6%

Cảm biến đo mức chất lỏng Woteck WT-2126-GS

5.00 trên 5 2 đánh giá

(2)

-5%

Cảm biến đo mức dạng thả chìm Woteck WT-2126-M

5.00 trên 5 2 đánh giá

(2)

-10%

Cảm biến đo mức dạng thả chìm Woteck WT-2126-RI

5.00 trên 5 2 đánh giá

(2)

-12%

Cảm biến đo mức nước giếng Woteck WT-2126-S

5.00 trên 5 2 đánh giá

(2)

-6%

Cảm biến đo mức thủy tĩnh Woteck WT-2126-Y

5.00 trên 5 2 đánh giá

(2)

-4%

Cảm biến đo mức thủy tĩnh Woteck WT-2126-GM

5.00 trên 5 2 đánh giá

(2)

-7%

Cảm biến đo mức thủy tĩnh Woteck WT-2126-SFF

5.00 trên 5 2 đánh giá

(2)

-7%

Cảm biến đo mức thủy tĩnh Woteck WT-2126-X

5.00 trên 5 2 đánh giá

(2)

Cảm biến đo mức radar

Cảm biến đo mức radar sử dụng sóng điện từ để xác định khoảng cách từ vị trí lắp đặt đến bề mặt vật liệu. Thiết bị phát sóng về phía bề mặt chất lỏng hoặc chất rắn, sau đó thu tín hiệu phản hồi và tính toán khoảng cách để xác định mức.

Thiết bị đo không tiếp xúc với môi chất nên ít bị ảnh hưởng bởi sự thay đổi nhiệt độ và áp suất môi trường và có thể phù hợp sử dụng cho bồn chứa hơi, bụi mà không làm ảnh hưởng đến kết quả đo. Tuy nhiên, chi phí đầu tư cho dòng này có thể cao hơn so hơn so với các loại sensor đo mức khác.

-8%

Cảm biến đo mức radar Woteck WT-LD

0 trên 5 0 đánh giá

(0)

-8%

Cảm biến đo mức radar Woteck

5.00 trên 5 2 đánh giá

(2)

Cảm biến đo mức siêu âm

Cảm biến mức siêu âm sử dụng sóng âm tần số cao để đo khoảng cách từ đầu cảm biến đến bề mặt vật liệu. Thiết bị phát sóng siêu âm, nhận tín hiệu phản hồi và tính toán khoảng cách dựa trên thời gian truyền của sóng. Từ khoảng cách này, hệ thống xác định mức vật liệu trong bồn hoặc bể.

Sản phẩm có nguyên lý đo không tiếp xúc, hạn chế tiếp xúc trực tiếp với chất lỏng, nhưng có thể bị ảnh hưởng bởi nhiệt độ, độ ẩm, hơi nước, bọt, bụi gây sai số trong quá trình đo.

-18%

Cảm biến lưu lượng siêu âm cầm tay Woteck

0 trên 5 0 đánh giá

(0)

-6%

Cảm biến đo mức siêu âm Woteck

5.00 trên 5 2 đánh giá

(2)

-3%

Cảm biến đo mức siêu âm chống chảy nổ Woteck

5.00 trên 5 2 đánh giá

(2)

Cảm biến đo mức điện dung

Cảm biến mức điện dung hoạt động dựa trên sự thay đổi điện dung khi mức vật liệu thay đổi. Phần tử cảm biến và thành bồn hoặc điện cực đối diện tạo thành một cấu trúc điện dung. Khi vật liệu đi vào hoặc rời khỏi vùng cảm biến, điện dung thay đổi và thiết bị chuyển đổi sự thay đổi này thành tín hiệu đo hoặc báo mức.

Cảm biến mức điện dung có thể đo mức liên tục hoặc phát hiện mức tại 1 vị trí nhất định, thường được ứng dụng trong bồn hóa chất, hệ thống chứa nguyên liệu dạng bột, hạt nhựa,…

-7%

Cảm biến đo mức điện dung Woteck WT-DRS

5.00 trên 5 2 đánh giá

(2)

Cảm biến đo mức dạng chênh áp

Cảm biến mức chênh áp xác định mức chất lỏng bằng cách đo áp suất tại 2 vị trí. Giá trị chênh lệch được chuyển đổi thành mức dựa trên chiều cao cột chất lỏng và khối lượng riêng của môi chất.

Thiết bị có thể theo dõi liên tục mức chất lỏng và tích hợp với hệ thống điều khiển để theo dõi và vận hành hệ thống hiệu quả. Tuy nhiên, cần lựa chọn đúng dải áp suất, vật liệu màng ngăn và xác định loại bồn kín hay bồn hở để hiệu chỉnh thông số phù hợp tránh gây sai số lớn.

-13%

Cảm biến chênh áp Woteck WT-3051DG

5.00 trên 5 2 đánh giá

(2)

-3%

Cảm biến chênh áp Woteck WT-3051LTT

5.00 trên 5 2 đánh giá

(2)

-3%

Cảm biến chênh áp Woteck WT-3051LTW

5.00 trên 5 2 đánh giá

(2)

-3%

Cảm biến chênh áp 2 mặt bích kéo dài Woteck WT-3051DP-SF

5.00 trên 5 2 đánh giá

(2)

-6%

Cảm biến chênh áp 1 mặt bích kéo dài Woteck WT-3051LTY

5.00 trên 5 2 đánh giá

(2)

-2%

Cảm biến chênh áp Woteck WT-3051DP

5.00 trên 5 2 đánh giá

(2)

-3%

Cảm biến chênh áp 1 mặt bích Woteck WT-3051LT

5.00 trên 5 2 đánh giá

(2)

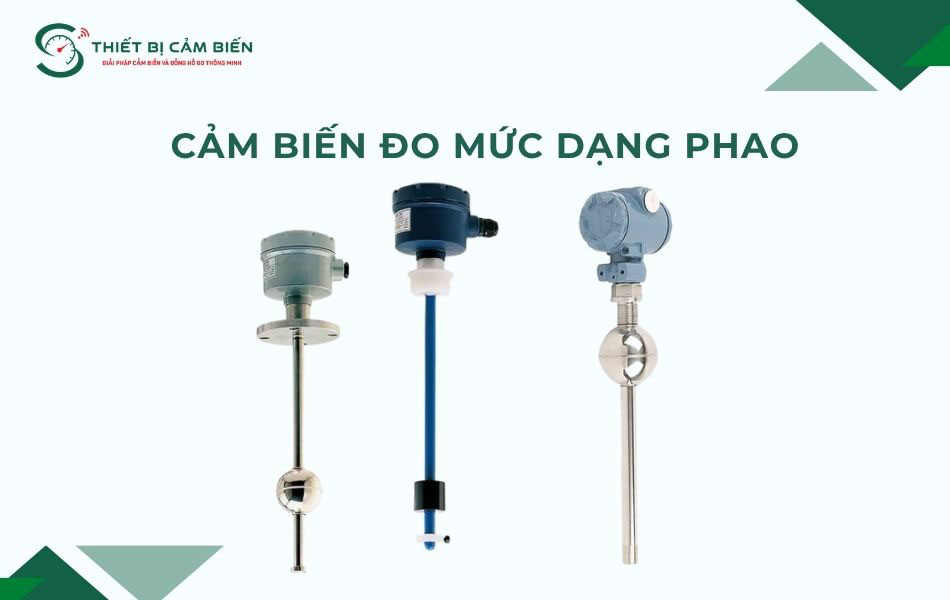

Cảm biến đo mức dạng phao

Cảm biến đo mức dạng phao hoạt động dựa trên sự thay đổi vị trí của phao theo mực chất lỏng. Khi mức chất lỏng tăng hoặc giảm, phao di chuyển và tác động đến công tắc hoặc phần tử chuyển đổi bên trong thiết bị. Tùy thiết kế, cảm biến phao có thể dùng để báo mức cao, mức thấp hoặc cung cấp tín hiệu mức theo cấu hình riêng.

Thiết bị thường được dùng trong các ứng dụng cần kiểm soát mức cao, thấp, báo cạn, báo đầy trong 1 số lĩnh vực dân dụng và công nghiệp.

Một số lĩnh vực ứng dụng cảm biến mức

Cảm biến đo mức được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống cấp nước và xử lý nước thải: Giúp theo dõi mực nước trong bể chứa, bể lắng, bể điều hòa và hồ xử lý.
• Bồn chứa dầu và nhiên liệu: Đo mức dầu, nhiên liệu được sử dụng để theo dõi lượng dầu, nhiên liệu trong bồn chứa, bể và các thiết bị công nghiệp.
• Nhà máy hóa chất: Sử dụng trong các bồn chứa hóa chất, theo dõi lượng nguyên liệu và hỗ trợ điều khiển quy trình.
• Ngành thực phẩm và đồ uống: Dùng trong bồn chứa nước, sữa, dầu thực vật và các nguyên liệu dạng lỏng, đpas ứng yêu cầu về vệ sinh và kiểu kết nối phù hợp.
• Silo chứa nguyên liệu: Đo mức nguyên liệu dạng bột, dạt trong ngàng xi măng, nhựa, thức ăn chăn nuôi, chế biến nguyên liệu,…
• Nhà máy sản xuất: Giám sát bể nước làm mát, bồn cấp nước, bể ngưng tụ và các hệ thống phụ trợ.

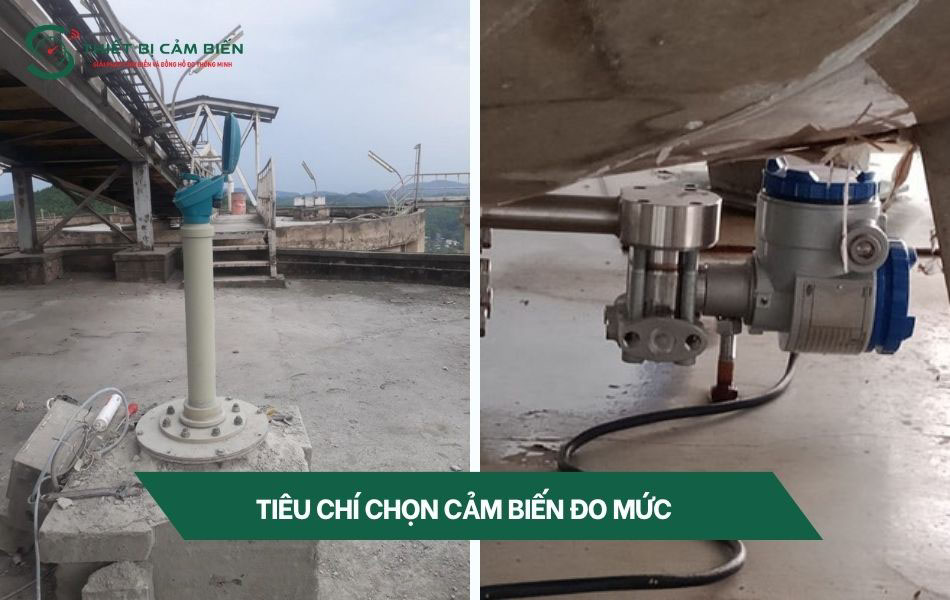

Cách chọn cảm biến đo mức phù hợp theo nhu cầu

Để lựa chọn cảm biến mức phù hợp, cần xem xét đặc tính môi chất, cấu tạo bồn chưa, điều kiện vận hành và yêu cầu tín hiệu của hệ thống. Cụ thể:

• Xác định loại môi chất cần đo để tính toán khối lượng riêng, độ nhớt, độ dẫn điện, khả năng tạo bọt và tính ăn mòn để chọn loại phù hợp.
• Lựa chọn công nghệ đo phù hợp với điều kiện vận hành thực tế để đảm bảo độ chính xác cao.
• Xác định chiều cao bồn, khoảng đo, khoảng cách vị trí lắp đặt.
• Kiểm tra nhiệt độ, áp suất và vật liệu để lựa chọn cảm biến có thông số kỹ thuật phù hợp.
• Xác định tín hiệu đầu ra và nguồn điện để lựa chọn và đánh giá độ phù hợp của cảm biến.

Gợi ý địa chỉ mua cảm biến đo mức chất lượng hiện nay

Nếu bạn đang tìm kiếm cảm biến mức chất lượng, chính xác và tối ưu chi phí cho hệ thống, Thiết bị cảm biến THP là địa chỉ phân phối uy tín hàng đầu hiện nay. Thiết Bị Cảm Biến THP cung cấp đa dạng các loại sensor đo mức như cảm biến siêu âm, radar, thủy tĩnh, siêu âm, chênh áp,…đảm bảo hàng chính hãng. Khi mua hàng, khách hàng được cung cấp đầy đủ chứng từ CO, CQ và catalog kỹ thuật chi tiết.

Đội ngũ tư vấn giàu kinh nghiệm luôn sẵn sàng hỗ trợ lựa chọn thiết bị phù hợp, đáp ứng chính xác yêu cầu kỹ thuật của hệ thống. Bên cạnh đó, chúng tôi áp dụng chính sách bảo hành, đổi trả minh bạch và luôn có sẵn hàng tại kho để đáp ứng nhanh chóng mọi tiến độ công trình, dự án của quý khách hàng. Liên hệ ngay Hotline 0928.613.555 để được nhận tư vấn và báo giá chi tiết.

Trên đây là toàn bộ thông tin về cảm biến đo mức, mong rằng bạn đã nằm bắt được thông tin và lựa chọn được loại phù hợp với yêu cầu của hệ thống. Đừng quên liên hệ với Thiết bị cảm biến nếu cần hỗ trợ và giải đáp nhanh chóng nhé!
