Cảm biến đo mức hóa chất: Phân loại, Hướng dẫn lựa chọn

Cảm biến đo mức hóa chất là thiết bị được sử dụng để đo lường và giám sát mức chất lỏng trong bồn chứa, bể hóa chất và các hệ thống sản xuất công nghiệp. Với nhiều công nghệ đo như radar, siêu âm, điện dung và thủy tĩnh, thiết bị giúp kiểm soát mức hóa chất hiệu quả, hỗ trợ tự động hóa và hạn chế nguy cơ tràn bồn.

Trong bài viết này, Thiết Bị Cảm Biến THP sẽ giúp bạn tìm hiểu chi tiết từng loại cảm biến đo mức hóa chất và hướng dẫn lựa chọn loại phù hợp với hệ thống, mời bạn tham khảo:

Cảm biến đo mức hóa chất là gì?

Cảm biến đo mức hóa chất là thiết bị chuyên dùng để đo lường và giám sát mức chất lỏng như axit, bazơ, dung môi và các loại hóa chất công nghiệp trong bồn chứa, tank hoặc bể xử lý. Thiết bị hoạt động dựa trên các nguyên lý như sóng siêu âm, radar, áp suất thủy tĩnh hoặc điện dung để xác định mức chất lỏng, sau đó chuyển đổi kết quả thành tín hiệu điện như 4–20mA, HART, Modbus RTU hoặc relay ON/OFF để truyền về PLC, tủ điều khiển và hệ thống SCADA.

Do hóa chất có thể gây ăn mòn, phát sinh hơi độc hoặc tiềm ẩn nguy cơ mất an toàn, cảm biến cần được lựa chọn dựa trên đặc tính của môi chất, nhiệt độ, áp suất và điều kiện lắp đặt thực tế. Tùy từng hệ thống, có thể lựa chọn cảm biến đo mức tiếp xúc trực tiếp với hóa chất hoặc cảm biến đo mức không tiếp xúc nhằm đảm bảo độ chính xác, độ bền và an toàn trong quá trình vận hành.

Đặc điểm nổi bật của cảm biến đo mức hóa chất

Cảm biến đo mức hóa chất được thiết kế để giám sát mức chất lỏng trong các môi trường công nghiệp yêu cầu cao về khả năng hoạt động ổn định và chống ăn mòn, do đó cần sử dụng thiết bị chuyên dụng với các tính năng vượt trội sau:

• Khả năng chống ăn mòn: Có thể lựa chọn vật liệu đầu dò, màng cảm biến, lớp phủ hoặc lớp lót tương thích với từng loại hóa chất, giúp hạn chế ăn mòn và kéo dài tuổi thọ thiết bị.
• Đa dạng nguyên lý đo: Có các dòng cảm biến radar, siêu âm, điện dung và thủy tĩnh, đáp ứng nhu cầu báo mức đầy – cạn hoặc đo mức liên tục tùy theo đặc tính môi chất và điều kiện lắp đặt.
• Độ chính xác và độ ổn định cao: Giúp theo dõi mức hóa chất trong bồn chứa, hỗ trợ kiểm soát lượng nguyên liệu và hạn chế sai lệch trong quá trình vận hành khi được lựa chọn, lắp đặt đúng kỹ thuật.
• Phù hợp với nhiều điều kiện vận hành: Tùy model, cảm biến có thể sử dụng trong bồn hở, bồn kín, môi trường có nhiệt độ hoặc áp suất cao. Với các ứng dụng có hơi hóa chất, bọt hoặc bụi, cần lựa chọn công nghệ đo phù hợp.
• Hỗ trợ tự động hóa: Nhiều dòng cảm biến cung cấp tín hiệu đầu ra như 4–20mA, HART, Modbus RTU hoặc relay ON/OFF, cho phép kết nối với PLC, tủ điều khiển và hệ thống SCADA để giám sát, cảnh báo hoặc điều khiển bơm tự động.
• Thiết kế linh hoạt, dễ tích hợp: Có nhiều kiểu lắp đặt như lắp trên đỉnh bồn, lắp ren hoặc sử dụng đầu dò đặt chìm, tùy theo cấu tạo thiết bị và yêu cầu của hệ thống.
• Giảm công việc kiểm tra thủ công: Việc giám sát mức tự động giúp người vận hành chủ động phát hiện tình trạng đầy hoặc cạn, hạn chế nguy cơ tràn bồn và gián đoạn quá trình cấp hóa chất.

Các loại cảm biến đo mức hóa chất phổ biến hiện nay

Trên thị trường hiện nay, cảm biến đo mức hóa chất được phân thành nhiều loại dựa trên công nghệ đo. Mỗi loại có ưu điểm và giới hạn riêng, phù hợp với từng điều kiện vận hành.

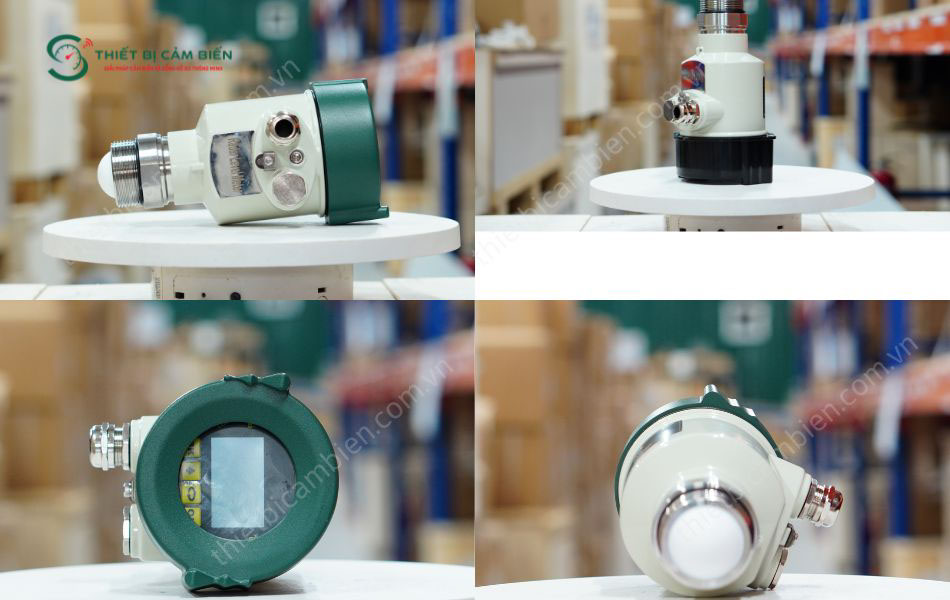

Cảm biến đo mức hóa chất radar

Cảm biến đo mức hóa chất radar sử dụng sóng điện từ tần số cao để xác định khoảng cách từ cảm biến đến bề mặt chất lỏng, từ đó tính toán mức hóa chất trong bồn chứa. Cảm biến sử dụng công nghệ đo mức radar có khả năng đo lường không tiếp xúc với môi chất nên ít bị ảnh hưởng bởi sự thay đổi nhiệt độ, áp suất, hơi trong bồn chứa.

Ưu điểm nổi bật:

• Không tiếp xúc trực tiếp với hóa chất, hạn chế nguy cơ ăn mòn đầu dò.
• Đo mức lưu chất chính xác và ổn định.
• Có thể sử dụng trong bồn kín, bồn chịu áp suất và môi trường có hơi hóa chất tùy theo model.
• Ít bị ảnh hưởng bởi biến động nhiệt độ, áp suất và điều kiện môi trường hơn một số công nghệ đo khác.
• Hỗ trợ giám sát mức liên tục và truyền tín hiệu về PLC, SCADA thông qua các ngõ ra tương thích.

Ứng dụng thực tế:

• Đo mức axit, bazơ và dung môi trong bồn chứa công nghiệp.
• Giám sát mức hóa chất trong nhà máy sản xuất phân bón, hóa dầu và hóa chất.
• Theo dõi mức chất lỏng trong bồn kín hoặc các hệ thống có yêu cầu kiểm soát mức tự động.
• Đo mức hóa chất tại các vị trí có nhiệt độ, áp suất hoặc hơi hóa chất biến động.

Cảm biến đo mức hóa chất siêu âm

Cảm biến đo mức hóa chất siêu âm là thiết bị sử dụng sóng âm tần số cao để xác định khoảng cách từ đầu cảm biến đến bề mặt chất lỏng, thiết bị phát sóng siêu âm xuống bề mặt hóa chất, sau đó thu nhận tín hiệu phản xạ và tính toán mức chất lỏng dựa trên thời gian truyền sóng.

Tương tự radar, thiết bị không cần tiếp xúc trực tiếp với hóa chất, nhưng khác biệt ở chỗ sử dụng sóng âm thay vì sóng điện từ. Do đó, kết quả đo có thể bị ảnh hưởng bởi hơi hóa chất, nhiệt độ, bọt và điều kiện truyền âm trong bồn.

Ưu điểm nổi bật:

• Đo mức không tiếp xúc, hạn chế ăn mòn, tăng thêm độ bền.
• Không có bộ phận chuyển động cơ học, giúp giảm nhu cầu bảo trì.
• Dễ lắp đặt trên đỉnh bồn hoặc tại vị trí phù hợp với hướng đo.
• Có thể theo dõi mức liên tục và truyền tín hiệu đến bộ điều khiển.
• Phù hợp với các hệ thống có điều kiện vận hành ổn định và bề mặt chất lỏng phản xạ sóng tốt.

Ứng dụng thực tế:

• Đo mức dung dịch hóa chất trong bồn chứa hở hoặc bồn có điều kiện lắp đặt phù hợp.
• Giám sát mức chất lỏng trong bể xử lý nước và nước thải có sử dụng hóa chất.
• Theo dõi mức dung dịch tẩy rửa, dung dịch vệ sinh trong dây chuyền sản xuất.
• Kiểm soát mức chất lỏng trong các bồn chứa không yêu cầu làm việc ở điều kiện quá khắc nghiệt.

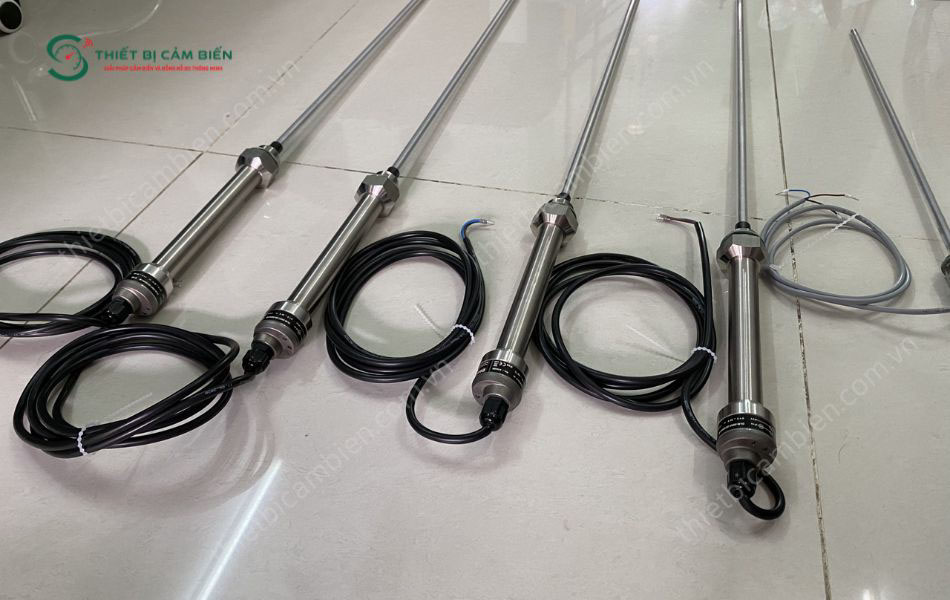

Cảm biến đo mức hóa chất điện dung

Cảm biến đo mức hóa chất điện dung hoạt động dựa trên sự thay đổi điện dung của hệ thống điện cực khi mức chất lỏng thay đổi. Khi hóa chất dâng lên hoặc hạ xuống quanh đầu dò, đặc tính điện môi của môi trường đo làm thay đổi giá trị điện dung. Bộ xử lý sẽ phân tích sự thay đổi này để xác định mức chất lỏng hoặc phát hiện trạng thái đầy – cạn, tùy theo thiết kế cảm biến.

Ưu điểm nổi bật:

• Có thể thiết kế cho chức năng báo mức điểm hoặc đo mức liên tục tùy model.
• Kết cấu tương đối gọn, phù hợp với nhiều loại bồn và vị trí lắp đặt.
• Có thể phát hiện mức chất lỏng trong những ứng dụng không thuận lợi cho phương pháp đo khoảng cách.
• Không sử dụng cơ cấu chuyển động cơ học, giúp hạn chế hao mòn.
• Có thể lựa chọn vật liệu đầu dò phù hợp với một số môi chất có tính ăn mòn.

Ứng dụng thực tế:

• Báo đầy cạn trong bồn chứa hóa chất và dung dịch công nghiệp.
• Giám sát mức dung dịch trong bồn pha trộn, bồn định lượng hoặc hệ thống cấp hóa chất.
• Đo mức một số loại axit, bazơ và dung môi khi đặc tính điện môi phù hợp với công nghệ đo.
• Kiểm soát mức trong các hệ thống cần phát hiện ngưỡng để đóng ngắt bơm hoặc kích hoạt cảnh báo.

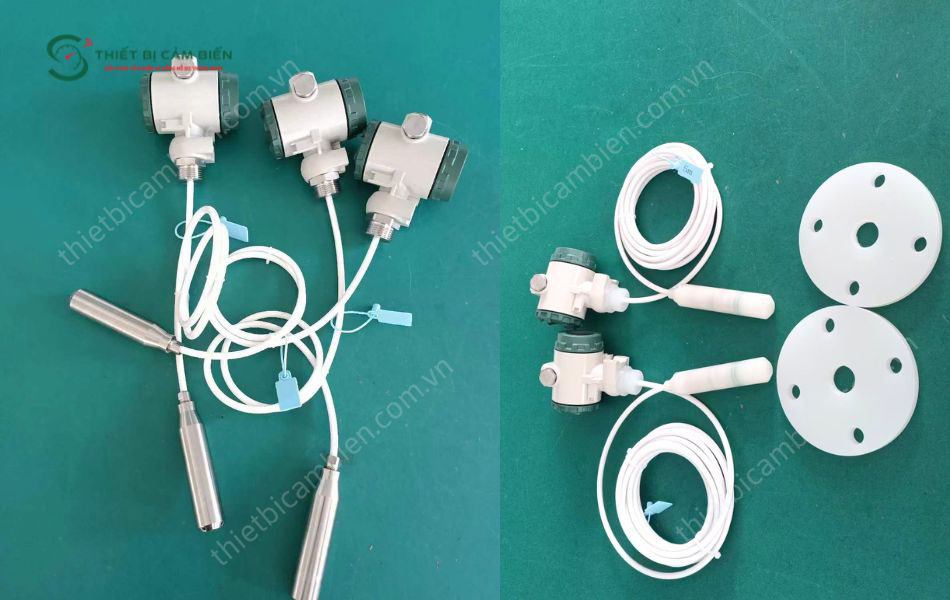

Cảm biến đo mức hóa chất thủy tĩnh

Cảm biến đo mức hóa chất thủy tĩnh là thiết bị xác định mức chất lỏng dựa trên áp suất do cột chất lỏng tạo ra tại vị trí đo. Khi chiều cao cột hóa chất tăng, áp suất thủy tĩnh tác động lên cảm biến cũng tăng tương ứng. Dựa trên giá trị áp suất đo được và khối lượng riêng của chất lỏng, thiết bị tính toán chiều cao mức hóa chất trong bồn.

Ưu điểm nổi bật:

• Nguyên lý đo dựa trên áp suất thủy tĩnh, phù hợp với các bồn chứa có chiều cao đo xác định.
• Có thể giám sát mức liên tục và truyền tín hiệu về hệ thống điều khiển tùy model.
• Phù hợp với bồn sâu hoặc các bể chứa có hình dạng và vị trí lắp đặt thích hợp.
• Có thể lựa chọn vật liệu màng, thân và lớp bảo vệ tương thích với môi chất.
• Hỗ trợ tự động hóa quá trình giám sát mức và kiểm soát lượng hóa chất trong bồn.

Ứng dụng cụ thể:

• Đo mức dung dịch hóa chất trong bể xử lý nước thải và hệ thống xử lý nước công nghiệp.
• Giám sát mức dung dịch trong bồn chứa có chiều cao lớn.
• Theo dõi mức hóa chất phục vụ quá trình pha trộn, định lượng và cấp liệu.
• Kiểm soát mức chất lỏng trong các bể chứa có điều kiện lắp đầu dò phù hợp.

So sánh các loại cảm biến đo mức hóa chất

Để lựa chọn cảm biến đo mức hóa chất phù hợp, cần xem xét phương pháp đo, điều kiện vận hành và khả năng tương thích với môi trường. Dưới đây là bảng so sánh các loại cảm biến đo mức hóa chất, cụ thể như sau:

Hướng dẫn lựa chọn cảm biến đo mức hóa chất phù hợp

Việc lựa chọn cảm biến đo mức hóa chất không chỉ phụ thuộc vào dải đo mà còn liên quan trực tiếp đến tính chất hóa học và điều kiện vận hành. Một số yếu tố cần xem xét gồm:

• Đặc tính hóa chất: Xác định tên hóa chất, nồng độ, tính ăn mòn, khả năng bay hơi và tạo bọt để lựa chọn công nghệ đo phù hợp.
• Vật liệu tiếp xúc: Kiểm tra khả năng tương thích của các vật liệu như PTFE, PVDF, inox 316L hoặc vật liệu chuyên dụng theo từng môi trường.
• Điều kiện vận hành: Xem xét nhiệt độ, áp suất, mức độ rung động, cánh khuấy và tình trạng ngưng tụ hơi hóa chất.
• Dải đo và kết cấu bồn: Lựa chọn thiết bị theo chiều cao bồn, khoảng cách đo, vùng chết và vị trí lắp đặt.
• Tín hiệu đầu ra: Ưu tiên tín hiệu 4–20mA hoặc giao thức phù hợp nếu cần giám sát liên tục; sử dụng thiết bị báo mức khi chỉ cần cảnh báo đầy hoặc cạn.

Thiết Bị Cảm Biến THP – Cung cấp cảm biến đo mức hóa chất bền bỉ, giá tốt

Có thể thấy, cảm biến đo mức hóa chất đóng vai trò quan trọng trong việc giám sát và kiểm soát chất lỏng tại các hệ thống công nghiệp. Tuy nhiên, mỗi công nghệ đều có những giới hạn nhất định, vì vậy cần lựa chọn dựa trên tính chất hóa chất, điều kiện vận hành và yêu cầu đo thực tế. Khi lựa chọn thiết bị, khách hàng nên ưu tiên những đơn vị cung cấp uy tín, có khả năng tư vấn kỹ thuật chuyên sâu và hỗ trợ lựa chọn sản phẩm phù hợp với từng môi trường sử dụng.

Tại Thiết Bị Cảm Biến THP, chúng tôi cung cấp các dòng cảm biến đo lường và thiết bị tự động hóa công nghiệp với chủng loại đa dạng, thông số kỹ thuật phong phú, đáp ứng nhu cầu của nhiều hệ thống khác nhau. Nếu quý khách đang tìm kiếm cảm biến đo mức hóa chất phù hợp, hãy truy cập website Thiết bị cảm biến THP để tham khảo sản phẩm và nhận tư vấn chi tiết. Chúng tôi cam kết mang đến các giải pháp đo lường chất lượng, góp phần đảm bảo an toàn và nâng cao hiệu quả vận hành cho hệ thống.
