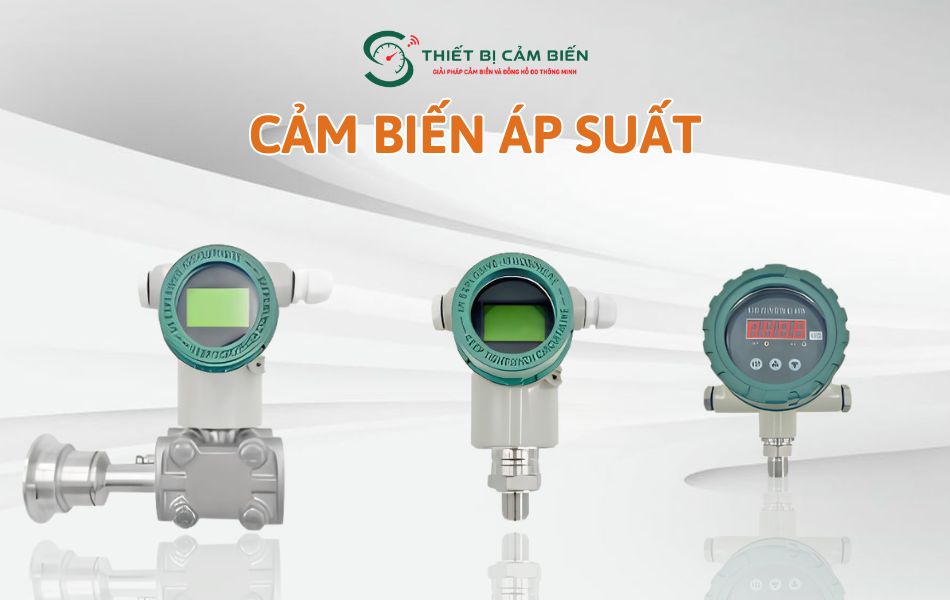

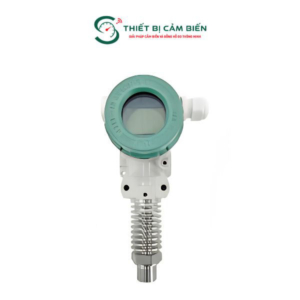

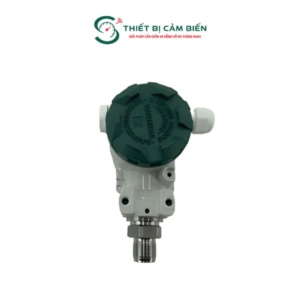

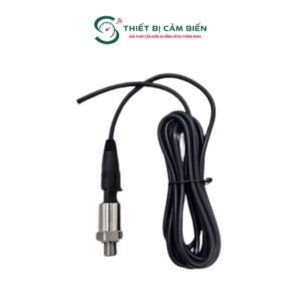

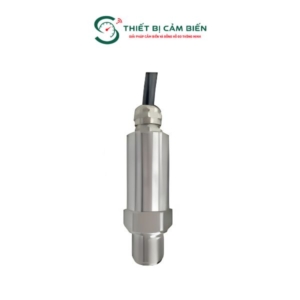

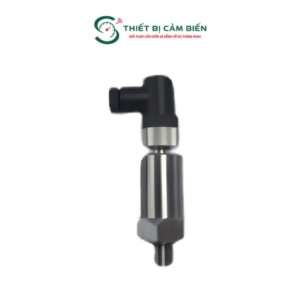

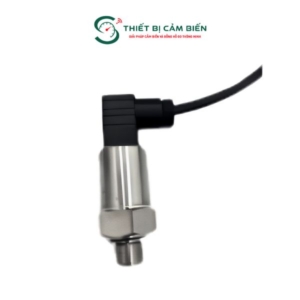

Cảm biến áp suất

Cảm biến áp suất là thiết bị quan trọng trong các hệ thống đo lường và tự động hóa công nghiệp, có chức năng giám sát và chuyển đổi giá trị áp suất thành tín hiệu điện để truyền về PLC hoặc bộ điều khiển.

Cảm biến áp suất là gì?

Cảm biến áp suất (Tên tiếng anh là Pressure Sensor) là thiết bị điện tử dùng để đo lường, giám sát và kiểm soát áp suất của chất lỏng, khí, hơi nước hoặc dầu trong hệ thống đường ống hay nhà máy sản xuất, công nghiệp.

Cảm biến áp lực hoạt động bằng cách tiếp nhận áp suất tác động lên đầu cảm biến và chuyển đổi tín hiệu áp suất đó thành tín hiệu điện tiêu chuẩn như 4-20mA, 0-10V hoặc tín hiệu số để truyền về PLC, bộ điều khiển và hệ thống giám sát. Nhờ đó, người vận hành có thể theo dõi và kiểm soát áp suất ổn định, kịp thời phát hiện các sự cố quá áp hoặc thiếu áp, góp phần nâng cao hiệu quả vận hành và đảm bảo an toàn cho hệ thống.

Thông số kỹ thuật sensor cảm biến áp suất

• Xuất xứ: Đài Loan, Hàn Quốc
• Dải đo: -100KPa ~ 0 ~ 100MPa
• Chất liệu: Inox 304, Inox 316
• Kiểu kết nối: Nối ren, bích, clamp
• Tiêu chuẩn kết nối: G1/2″ , G1/4″
• Tín hiệu đầu ra: Analogue 4-20mA, RS485, 0 – 10V
• Nguồn điện áp: 24V DC
• Nhiệt độ làm việc: -10℃ ~ 80℃
• Áp suất hoạt động: ~ 500bar
• Cấp bảo vệ: IP67, IP65
• Độ sai số: 0,1%, 0,25%, 0,5%
• Độ ổn định dài hạn: ± 2%/năm
• Bảo hành: 2 năm

Cấu tạo và nguyên lý hoạt động cảm biến áp suất

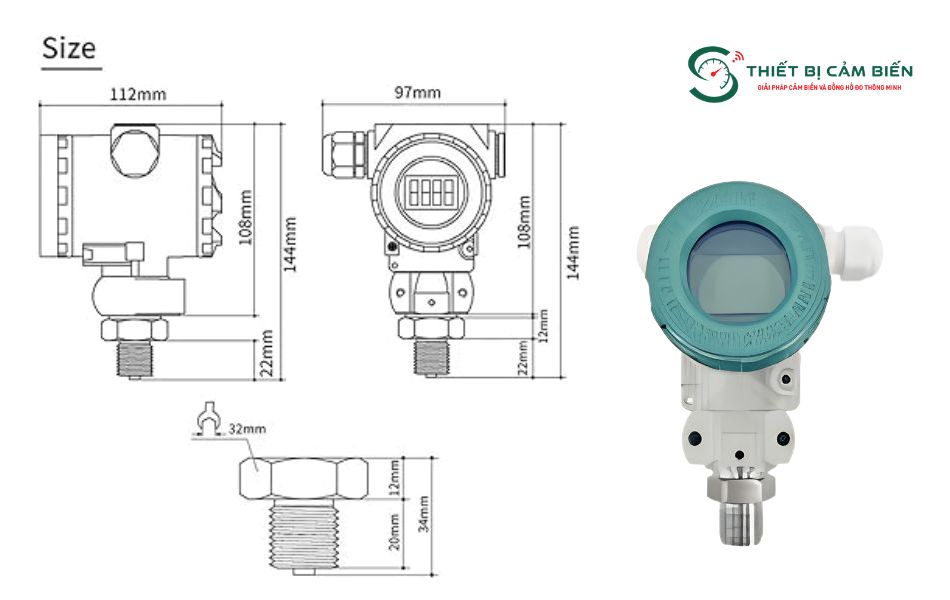

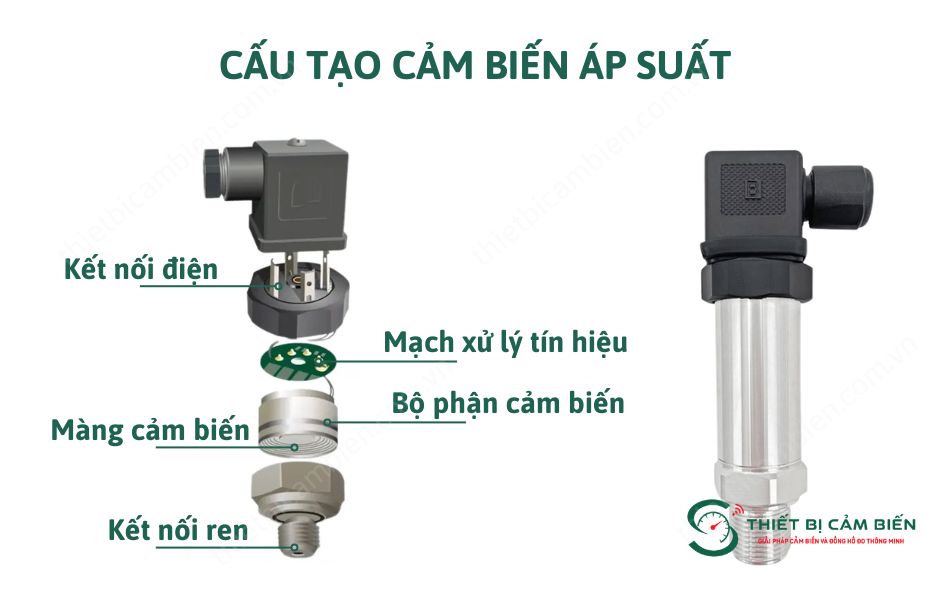

Cấu tạo cảm biến áp suất

Cảm biến áp lực có cấu tạo gồm:

• Thân cảm biến (Body): Làm từ inox 304, 316 chống ăn mòn, chịu áp lực tốt và giúp bảo vệ các linh kiện bên trong.
• Kết nối cơ khí (Process Connection): Là bộ phận kết nối cảm biến với hệ thống cần đo áp suất theo dạng nối ren, mặt bích hoặc clamp.
• Màng cảm biến (Sensing Diaphragm): Là bộ phận trực tiếp tiếp xúc với môi chất đo, thực hiện nhiệm vụ tiếp nhận áp suất và truyền tín hiệu đến bộ phận cảm biến bên trong.
• Bộ phận làm kín (O-ring Seals): Giúp ngăn môi chất xâm nhập vào bên trong cảm biến, bảo vệ các linh kiện điện tử và đảm bảo độ chính xác khi đo.
• Bộ phận cảm biến (Sensor Element): Tiếp nhận sự biến dạng từ màng cảm biến và chuyển đổi áp suất cơ học thành tín hiệu điện sơ cấp.
• Mạch xử lý tín hiệu: Thực hiện khuếch đại, xử lý và chuyển đổi tín hiệu thành các tín hiệu đầu ra tiêu chuẩn như 4-20mA, 0-10V, 0-5V hoặc tín hiệu số.
• Cáp hoặc đầu kết nối điện: Truyền tín hiệu từ cảm biến đến thiết bị hiển thị, PLC, biến tần hoặc hệ thống điều khiển trung tâm.

Nguyên lý hoạt động cảm biến đo áp suất

Cảm biến áp lực hoạt động dựa trên nguyên lý chuyển đổi áp suất thành tín hiệu điện. Khi áp suất từ môi chất tác động lên màng cảm biến, màng sẽ bị biến dạng một lượng tương ứng với giá trị áp suất đo được. Sự thay đổi này được bộ phận cảm biến ghi nhận và chuyển thành tín hiệu điện sơ cấp.

Tín hiệu được đưa đến mạch xử lý để khuếch đại và chuyển đổi thành tín hiệu đầu ra tiêu chuẩn như 4-20mA hoặc 0-10V. Rồi truyền đến các thiết bị hiển thị, PLC hoặc hệ thống điều khiển để giám sát, cảnh báo và điều khiển quá trình vận hành.

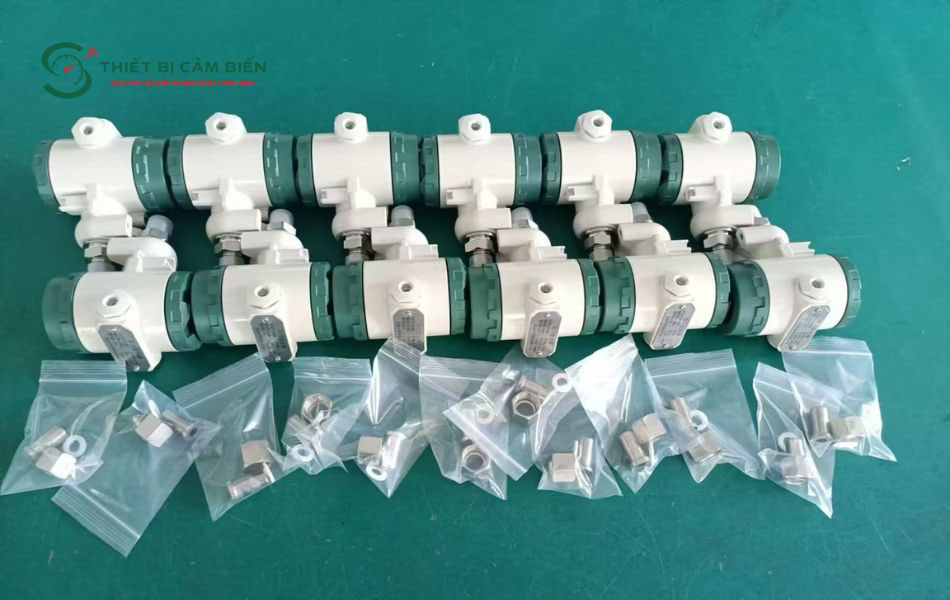

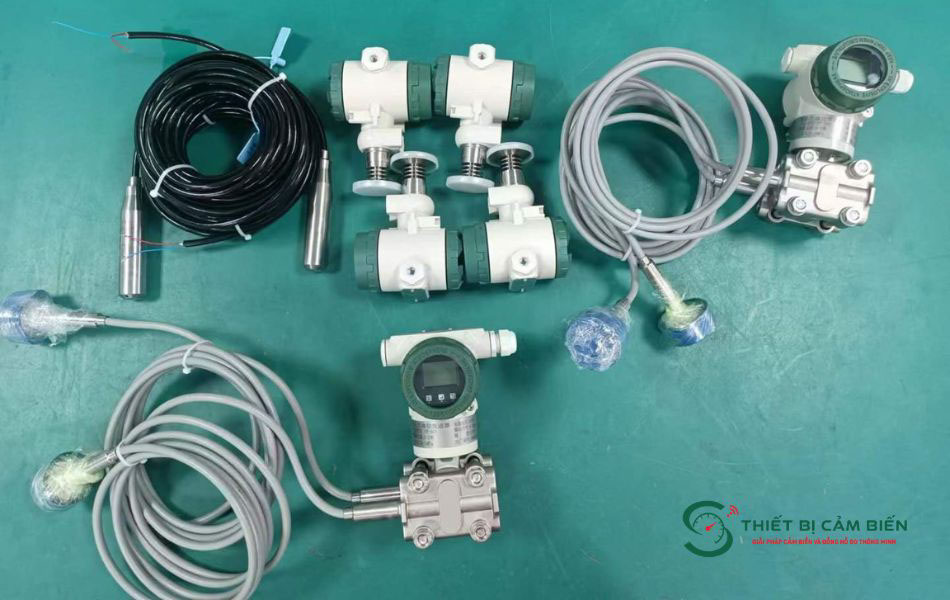

Các loại cảm biến áp suất sử dụng phổ biến hiện nay

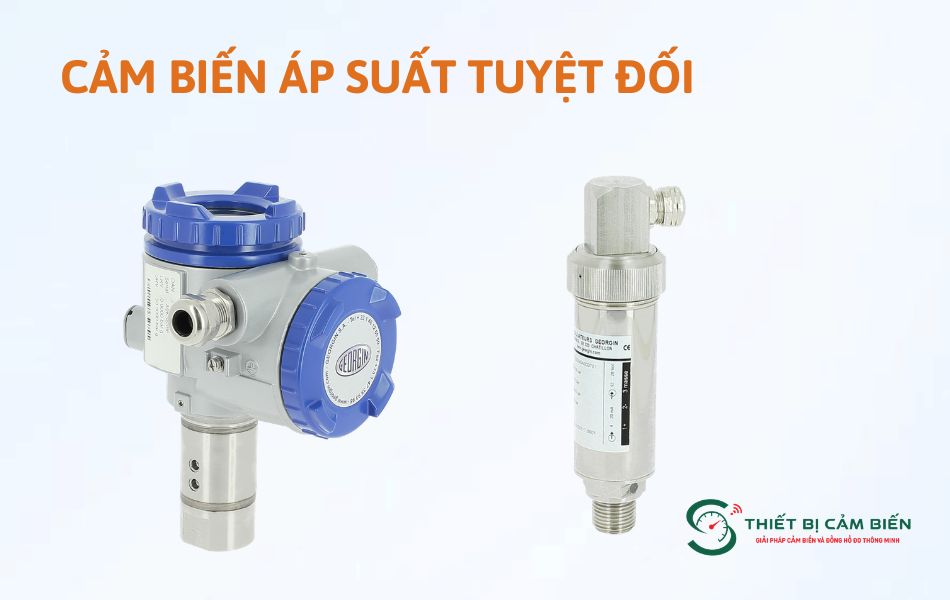

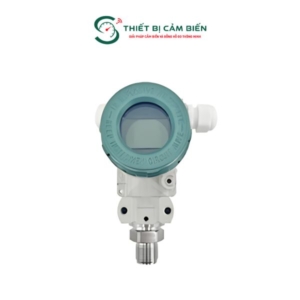

Cảm biến áp suất tuyệt đối

Thiết bị dùng để đo áp suất dựa trên mốc chuẩn là áp suất chân không tuyệt đối nhờ vào bên trong được tích hợp một buồng chân không kín làm giá trị tham chiếu, giúp đo chính xác áp suất từ mức chân không đến áp suất thực tế của môi trường cần đo.

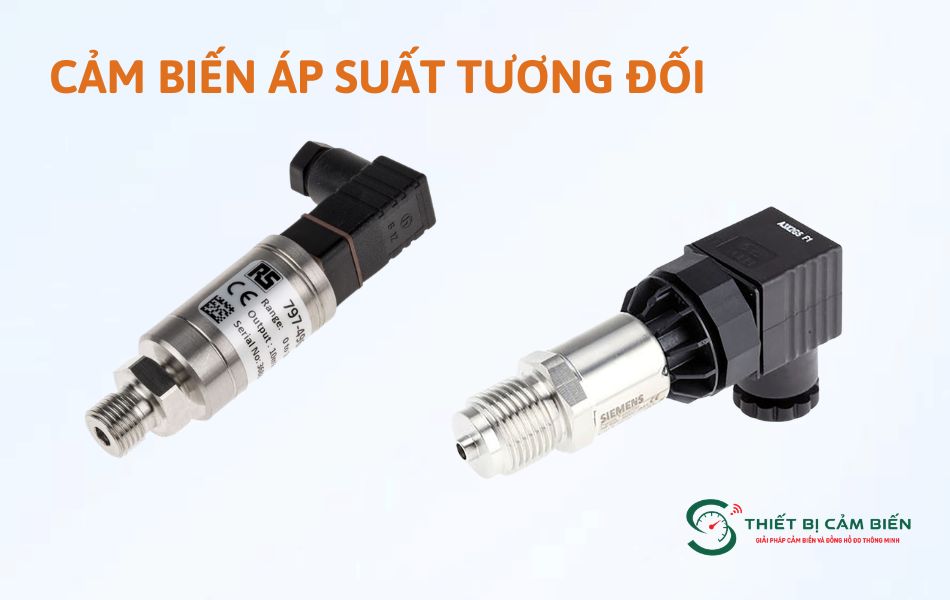

Cảm biến áp suất tương đối

Là loại cảm biến dùng để đo áp suất của chất lỏng hoặc chất khí dựa trên mốc tham chiếu là áp suất khí quyển xung quanh. Giá trị áp suất mà cảm biến hiển thị chính là độ chênh lệch giữa áp suất trong hệ thống và áp suất khí quyển tại thời điểm đo.

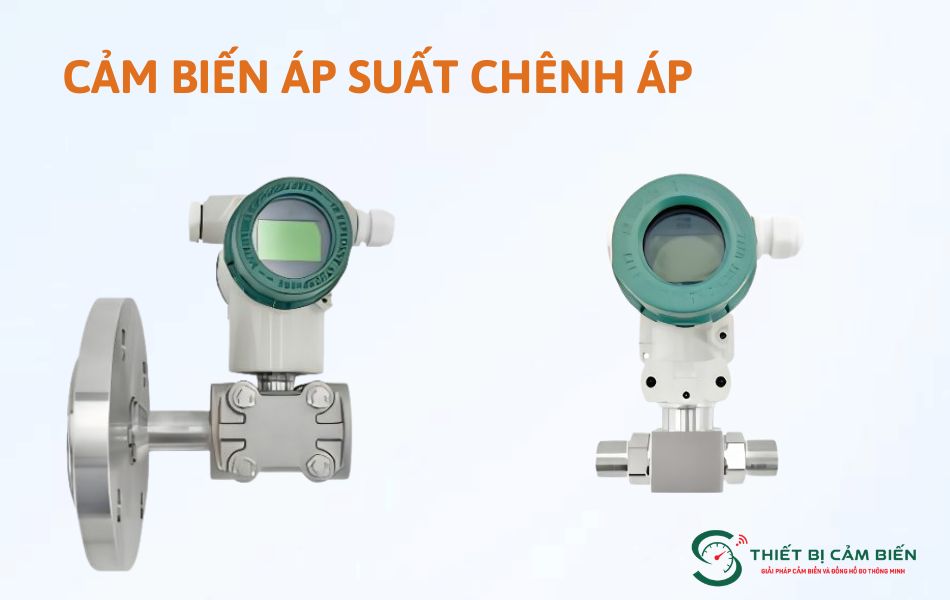

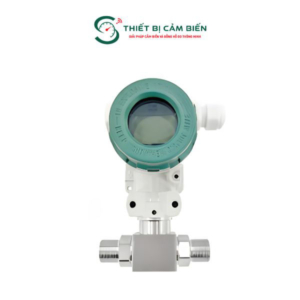

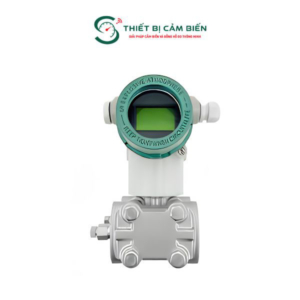

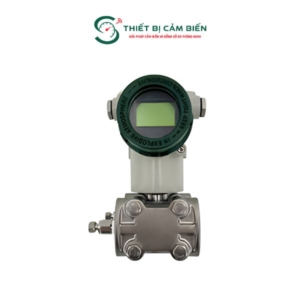

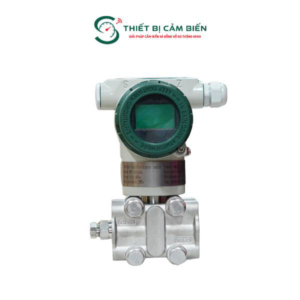

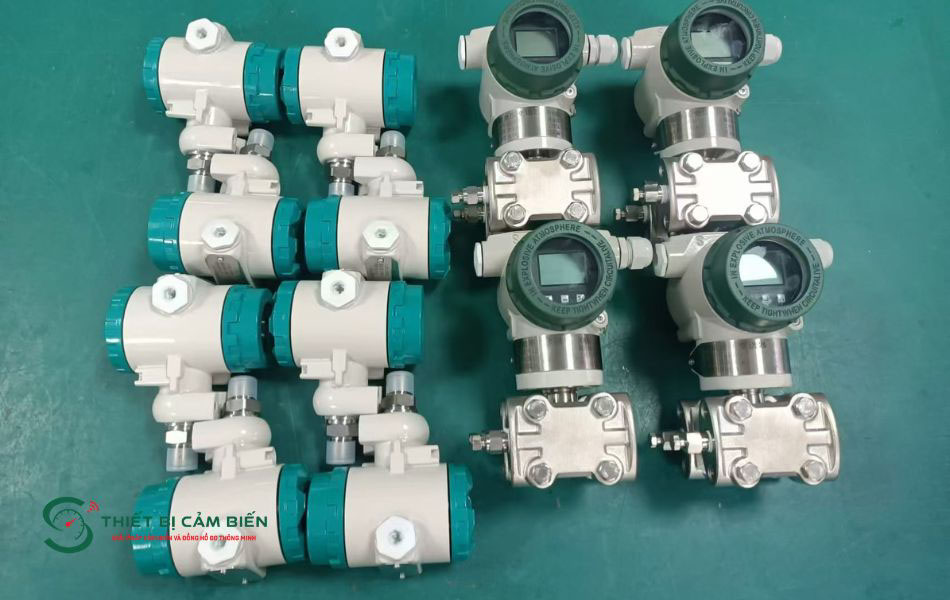

Cảm biến áp suất chênh áp

Cảm biến áp suất chênh áp dùng để đo sự chênh lệch áp suất giữa hai vị trí khác nhau trong cùng một hệ thống, hỗ trợ xác định nhiều thông số quan trọng như lưu lượng dòng chảy, mức chất lỏng trong bồn chứa, độ tắc nghẽn của bộ lọc hoặc hiệu suất hoạt động của quạt và hệ thống thông gió.

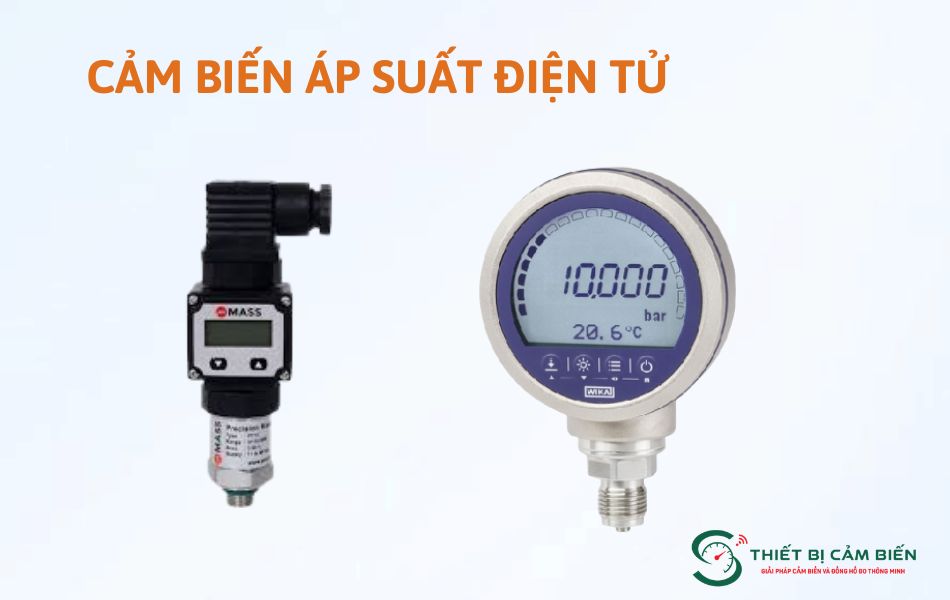

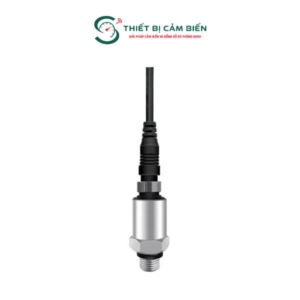

Cảm biến áp suất điện tử

Cảm biến áp suất điện tử hoạt động bằng cách chuyển đổi giá trị áp suất tác động lên cảm biến thành tín hiệu điện tử dạng analog hoặc tín hiệu số như 4-20mA, 0-10V, 0-5V hoặc các giao thức truyền thông công nghiệp để truyền về PLC, biến tần, bộ điều khiển, trung tâm giám sát.

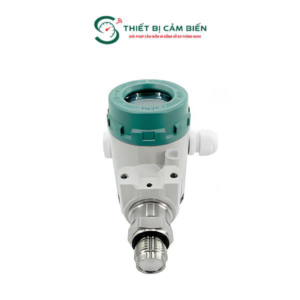

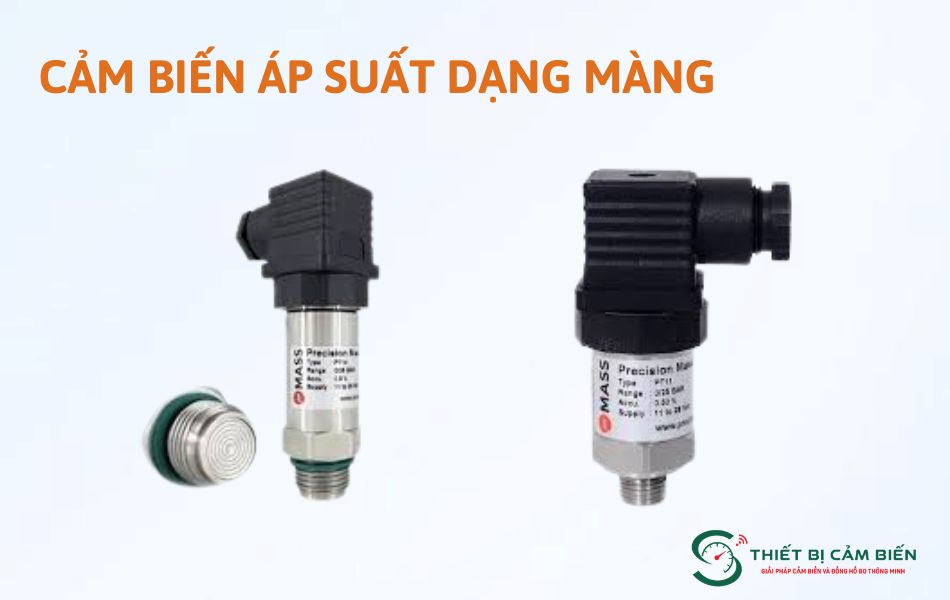

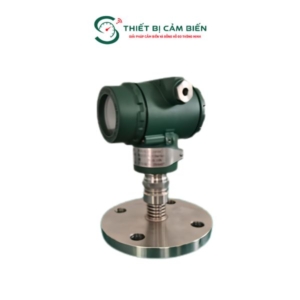

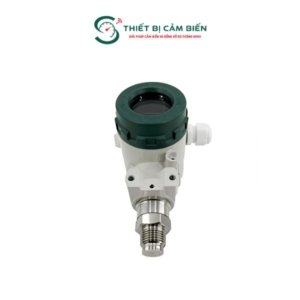

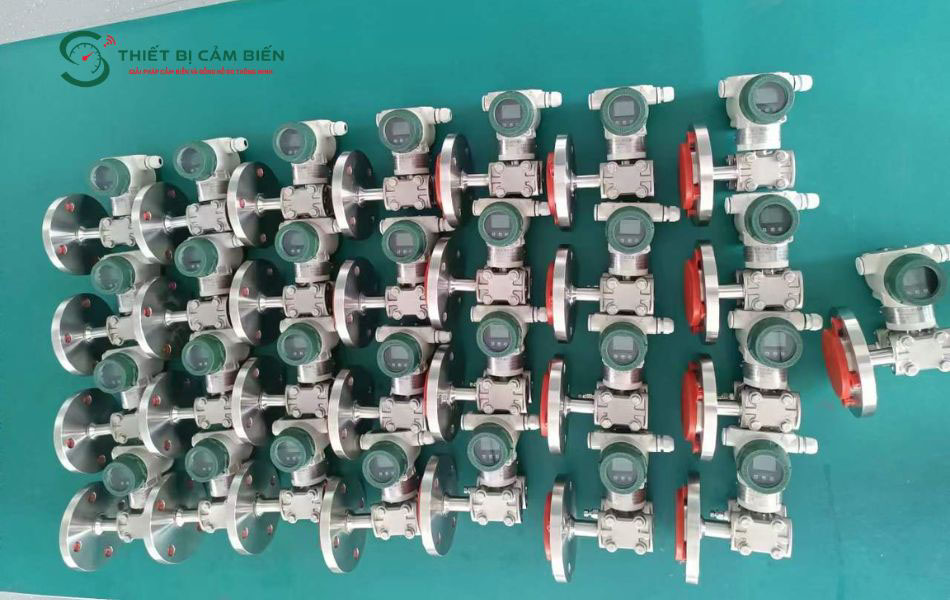

Cảm biến áp suất dạng màng

Cảm biến áp suất dạng màng giúp đo lường, giám sát và kiểm soát áp suất của chất lỏng, khí hoặc môi chất trong các hệ thống công nghiệp. Thiết bị được dùng trong môi trường có độ nhớt cao, chứa cặn, bùn, thực phẩm, hóa chất hoặc các chất dễ kết tinh.

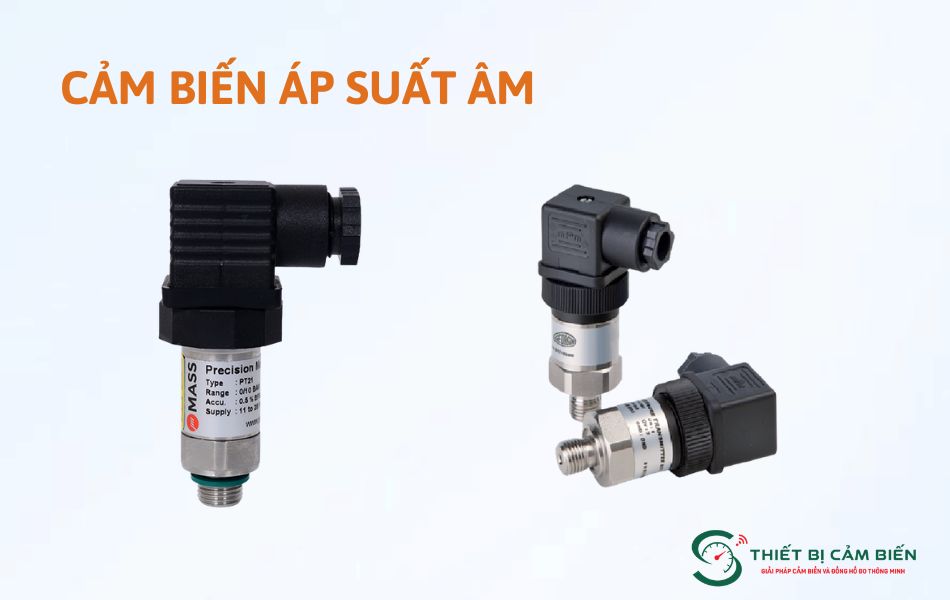

Cảm biến áp suất âm

Cảm biến áp suất âm, cảm biến áp suất chân không dùng để đo giá trị áp suất nhỏ hơn áp suất khí quyển, với dải đo phổ biến từ -1 đến 0 bar. Thiết bị được dùng trong môi trường có áp suất hút hoặc áp suất chân không, nơi giá trị áp suất thấp hơn mức áp suất khí quyển thông thường.

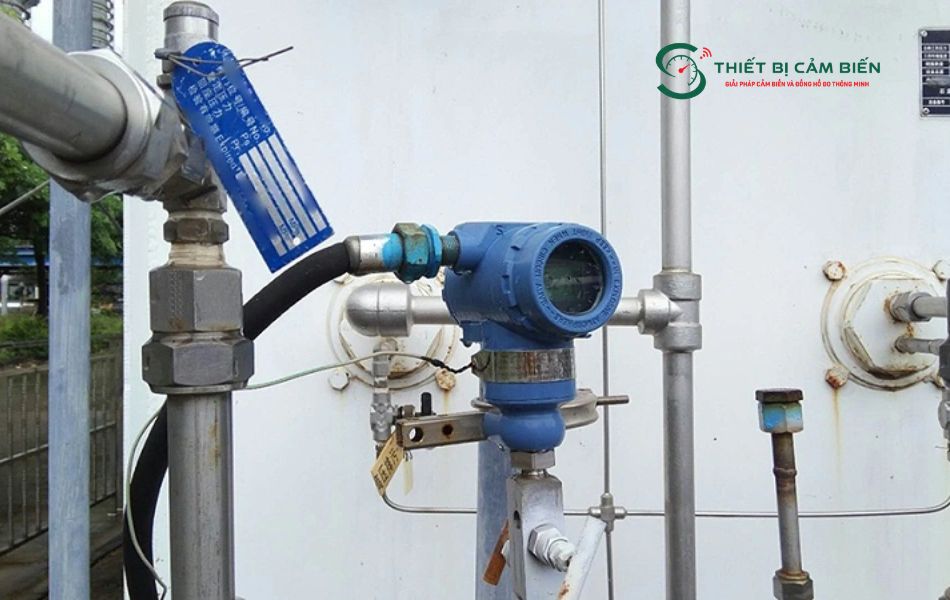

Ưu điểm vượt trội của cảm biến đo áp suất

• Cảm biến áp suất có khả năng đo lường và giám sát áp suất chính xác cao, giúp đảm bảo các thông số vận hành luôn ổn định, đáp ứng được các yêu cầu của hệ thống công nghiệp.
• Thiết bị có khả năng phát hiện và xử lý sự thay đổi áp suất gần như tức thời, giúp hệ thống kịp thời đưa ra các tín hiệu cảnh báo hoặc điều khiển, góp phần nâng cao hiệu quả vận hành và đảm bảo an toàn.
• Thiết kế cảm biến nhỏ gọn, đa dạng kiểu kết nối giúp lắp đặt dễ dàng và tiết kiệm không gian.
• Vỏ và màng cảm biến được chế tạo từ inox chống ăn mòn, chịu áp suất và nhiệt độ cao giúp thiết bị hoạt động bền bỉ và ổn định trong môi trường hóa chất, dầu khí, nước thải.
• Sensor cảm biến áp suất hỗ trợ nhiều chuẩn tín hiệu phổ biến như 4-20mA, 0-10V, 0-5V hoặc tín hiệu số, giúp dễ dàng kết nối với PLC, biến tần, bộ điều khiển và hệ thống SCADA.
• Khả năng đo áp suất của nhiều loại môi chất khác nhau như nước, khí nén, hơi nóng, dầu thủy lực, hóa chất và các chất lỏng công nghiệp.
• Cảm biến áp kế có thể vận hành liên tục trong thời gian dài với độ ổn định cao, giảm chi phí bảo trì và tiết kiệm chi phí vận hành cho doanh nghiệp.

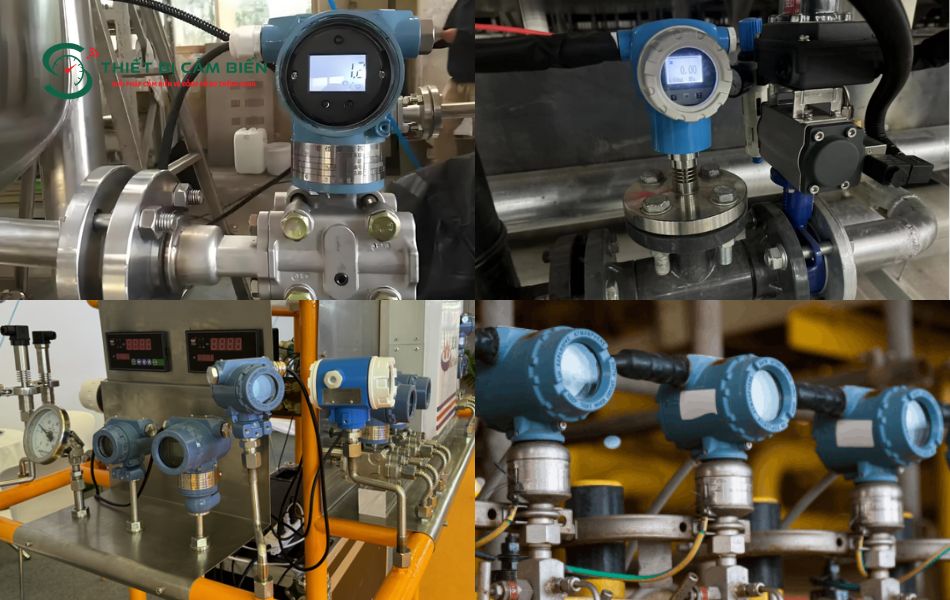

Ứng dụng của cảm biến đo áp suất trong hệ thống

Cảm biến đo áp suất là thiết bị quan trọng giúp giám sát, theo dõi và đo lường áp suất trong hệ thống chính xác, đảm bảo an toàn và nâng cao hiệu suất vận hành. Hiện nay, cảm biến áp suất được ứng dụng rộng rãi trong nhiều lĩnh vực và hệ thống khác nhau như:

• Hệ thống thủy lực, hệ thống khí nén, máy nén khí, xi lanh
• Hệ thống cấp nước, hệ thống máy bơm, trạm bơm nước
• Hệ thống lò hơi, nồi hồi, hơi nóng
• Hệ thống HVAC
• Hệ thống sản xuất và chế biến thực phẩm, dược phẩm
• Hệ thống xử lý máy hóa chất, bồn chứa, khai thác dầu khí

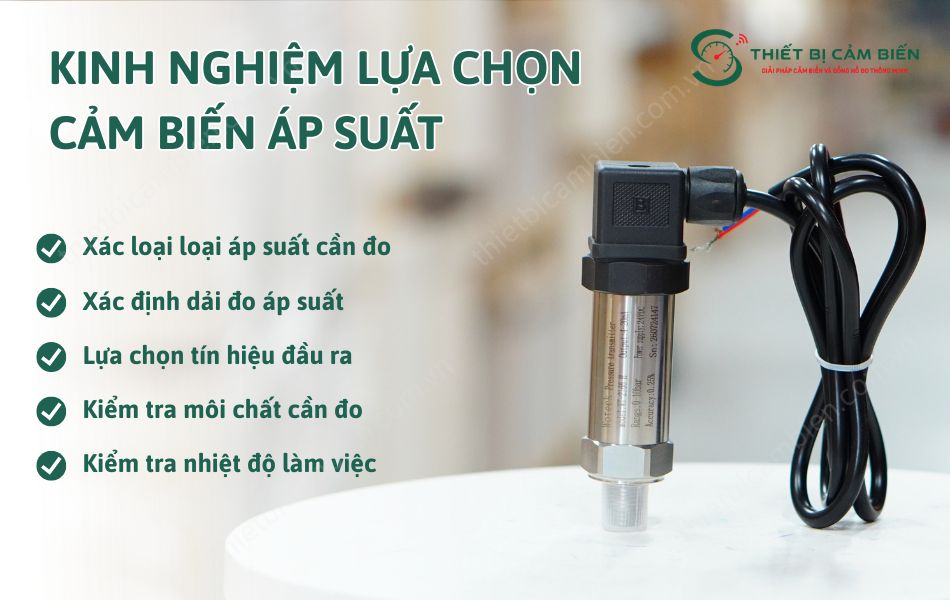

Địa chỉ mua cảm biến áp suất chất lượng, giá tốt

Trên thị trường hiện nay có rất nhiều loại cảm biến áp suất với mức giá và chất lượng khác nhau. Tuy nhiên, để đảm bảo hệ thống hoạt động ổn định, người dùng nên lựa chọn sản phẩm chính hãng từ những đơn vị cung cấp có chuyên môn và kinh nghiệm trong lĩnh vực đo lường công nghiệp.

Thiết Bị Cảm Biến tự hào là đơn vị chuyên phân phối các dòng sensor áp suất chất lượng cao, đáp ứng nhu cầu của nhiều ngành nghề như cấp thoát nước, xử lý nước thải, khí nén, thủy lực, thực phẩm, dược phẩm và tự động hóa nhà máy.

Lý do khách hàng tin tưởng lựa chọn Thiết Bị Cảm Biến:

• Cam kết sản phẩm chính hãng, có đầy đủ CO, CQ, kiểm định theo yêu cầu.
• Cung cấp đa dạng sản phẩm, kích thước, mẫu mã khác nhau.
• Đội ngũ kỹ thuật am hiểu sản phẩm hỗ trợ quý khách lựa chọn sản phẩm, giải pháp phù hợp.
• Báo giá nhanh, cạnh tranh, tối ưu chi phí đầu tư cho khách hàng.
• Sản phẩm được bảo hành theo nhà sản xuất từ 1- 2 năm và hỗ trợ tư vấn kỹ thuật, bảo dưỡng trong quá trình sử dụng.

Liên hệ ngay với Thiết Bị Cảm Biến để được tư vấn và nhận báo giá cảm biến áp suất phù hợp với nhu cầu của bạn.
