Cảm biến áp suất dạng màng là thiết bị đo áp suất được thiết kế với phần màng tiếp xúc trực tiếp với môi chất, đặc biệt phù hợp khi cần đo áp suất của chất lỏng có độ nhớt cao, chứa cặn hoặc yêu cầu vệ sinh cao. Vậy cảm biến áp suất dạng màng có cấu tạo như thế nào, hoạt động ra sao và cần lưu ý gì khi lựa chọn? Hãy cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết dưới đây nhé!

Nội dung bài viết

Cảm biến áp suất dạng màng là gì?

Cảm biến áp suất dạng màng (Diaphragm Pressure Transmitter) được sử dụng để đo áp suất của môi chất sau đó chuyển đổi thành tín hiệu đến hệ thống điều khiển hoặc màn hình hiển thị. Loại cảm biến này được thiết kế đặc biệt với bộ phận màng ngăn tại vị tiếp xúc với môi chất, phù hợp sử dụng trong môi trường có độ nhớt cao, môi chất chứa cặn hoặc các ứng dụng yêu cầu tiêu chuẩn vệ sinh cao.

Với cấu tạo này, giúp cảm biến hạn chế được tình trạng tắc lưu chất tại vị trí đầu đo, hỗ trợ khả năng truyền áp suất ổn định và thuận tiện trong quá trình vệ sinh, bảo dưỡng định kỳ. Cảm biến áp suất màng được sản xuất đa dạng với nhiều kiểu thiết kế, vật liệu, do đó chúng được ứng dụng trong nhiều hệ thống như xử lý nước, thực phẩm, đồ uống, dược phẩm,…

Bảng thông số kỹ thuật của cảm biến áp suất màng

Dưới đây là bảng thông số kỹ thuật tham khảo của cảm biến áp suất dạng màng phổ biến trên thị trường:

Loại cảm biến áp suất	Dạng màng
Chất liệu màng	Inox 316, hastelloy, tantalum,
Tín hiệu đầu ra	4-20mA, 0-10V, RS485
Phạm vi đo	-100KPa ~ 0 ~ 60MPa, 0 ~ 10MPa~ 100MPa, 0 ~ 5 ~ 1000MPa
Kiểu kết nối	Ren, Clamp
Nguồn điện áp	24VDC
Nhiệt độ môi trường	-10°C ~ 80°C
Loại môi chất	Nước, thực phẩm, dược phẩm, hóa chất,..
Xuất xứ	Đài Loan, Trung Quốc,…

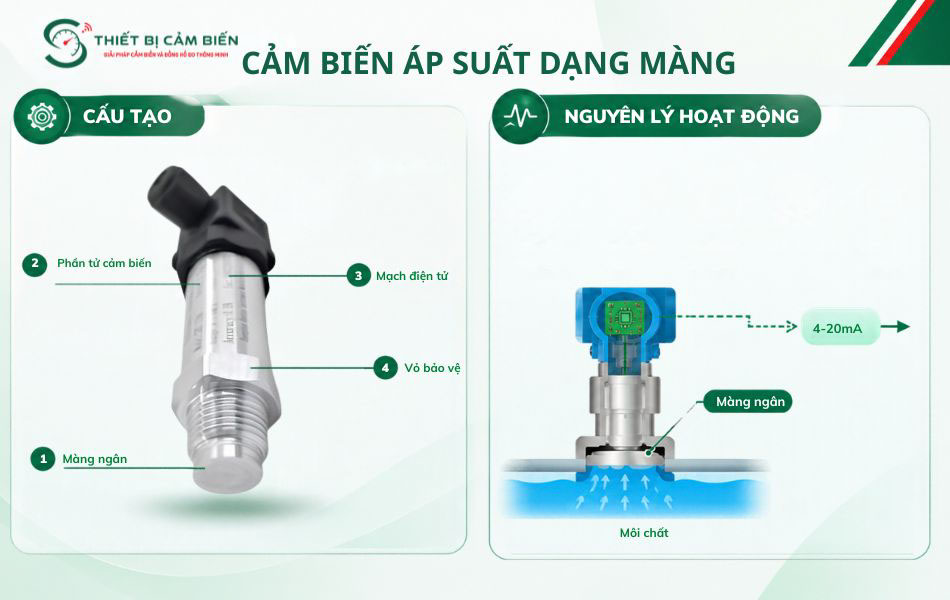

Cấu tạo và nguyên lý hoạt động cảm biến áp suất màng

Cảm biến áp suất dạng màng được cấu tạo từ nhiều bộ phận hỗ trợ nhau trong quá trình đo và chuyển đổi tín hiệu đầu ra, đáp ứng yêu cầu giám sát áp suất trong các hệ thống công nghiệp.

Cấu tạo

Các bộ phận cấu tạo của cảm biến áp suất dạng màng bao gồm:

Thân cảm biến: Có nhiệm vụ bảo vệ các bộ phận bên trong và thường được làm từ các chất liệu có độ bền tốt.
Màng ngăn: Đây là lớp màng mỏng,tiếp xúc trực tiếp với môi chất, thường được làm từ inox 316L hoặc các vật liệu ăn mòn khác như hastelloy, tantalum tùy vào yêu cầu của từng loại môi chất.
Bộ phận kết nối: Thường sử dụng dạng kết nối ren, kẹp clamp giúp kết nối cảm biến với vị trí cần đo áp suất.
Mạch điện tử: Chuyển tín hiệu áp suất nhận được sang tín hiệu điện tử như 4-20mA, RS485, 0-10V,… để kết nối về bộ điều khiển, hệ thống giám sát.
Dầu truyền áp: Là lớp chất lỏng lấp đầy khoang giữa màng cách ly và phần tử cảm biến, có nhiệm vụ truyền lực áp suất từ màng đến phần tử đo mà không làm thay đổi giá trị áp suất thực tế.
Đầu nối: Đây là bộ phận nằm trên đầu của cảm biến, dùng để truyền tín hiệu từ bộ phận xử lý đến các thiết bị hiển thị.

Nguyên lý hoạt động

Khi môi chất tác động lực lên màng cách ly, màng sẽ biến dạng theo mức độ tương ứng với áp suất thực tế. Lực biến dạng này được truyền qua lớp dầu truyền áp bên trong đến bộ phận cảm biến. Sự thay đổi áp lực sẽ được phần tử cảm biến ghi nhận và tạo tín hiệu điện tương đương.

Tín hiệu này sau đó được mạch xử lý khuếch đại và chuyển đổi thành tín hiệu chuẩn để truyền về bộ điều khiển hoặc thiết bị hiển thị. Từ đó, PLC hoặc bộ điều khiển có thể xác định được giá trị áp suất hiện tại và thực hiện các chức năng giám sát, cảnh báo hay điều khiển tự động.

>>> Tham khảo thêm:

Cảm biến áp suất nước là gì? Phân loại, Kinh nghiệm lựa chọn
Cảm biến áp suất khí nén là gì? Cấu tạo, Nguyên lý hoạt động

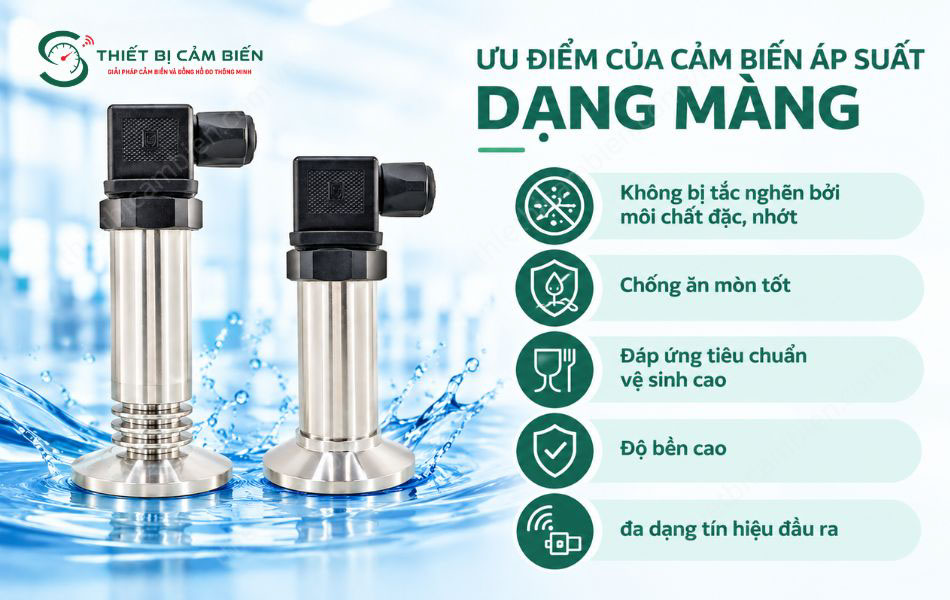

Đánh giá ưu điểm của cảm biến áp suất dạng màng

Sử dụng loại cảm biến áp suất thiết kế dạng màng đem lại một số ưu điểm nổi bật như:

Không bị tắc nghẽn bởi môi chất đặc, nhớt do màng phẳng tiếp xúc trực tiếp mà không có khoang hay lỗ nhỏ dễ bị bít tắc như cảm biến thông thường.
Chống ăn mòn tốt nhờ đa dạng lựa chọn vật liệu màng như 316L, Hastelloy, Tantalum,PTFE, phù hợp với hầu hết các môi chất ăn mòn trong công nghiệp.
Đáp ứng tiêu chuẩn vệ sinh cao, phù hợp sử dụng trong các hệ thống thực phẩm, dược phẩm hoặc đồ uống.
Độ bền cao với cấu tạo kín khít, ít bộ phận chuyển động phức tạp giúp giảm thiết hư hỏng trong quá trình sử dụng.
Có đa dạng lựa chọn tín hiệu đầu ra cho phép lắp đặt và sử dụng linh hoạt cho thiết bị trong hệ thống.

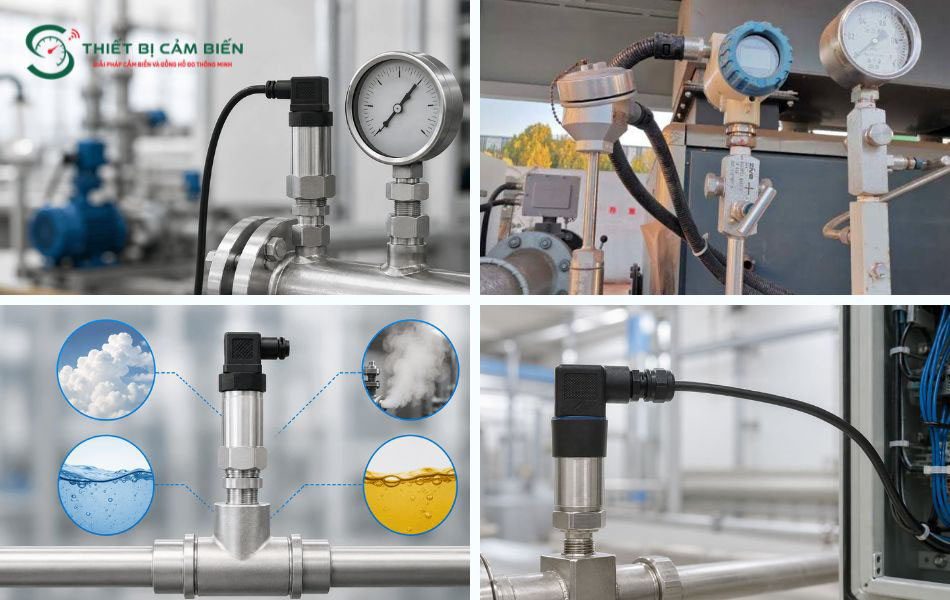

Lĩnh vực sử dụng cảm biến áp suất màng

Nhờ khả năng cách ly tốt với môi chất, cảm biến áp suất dạng màng được ứng dụng rộng rãi trong nhiều lĩnh vực:

Ngành hóa chất, xử lý hóa chất ăn mòn mạnh…
Ngành thực phẩm, đồ uống, dược phẩm yêu cầu về tiêu chuẩn vệ sinh nghiêm ngặt và khả năng vệ sinh nhanh chóng.
Ngành dầu khí, lọc hóa dầu, nơi môi chất có độ nhớt cao hoặc dễ đóng cặn.
Hệ thống xử lý nước thải công nghiệp.
Các hệ thống công nghiệp có nhiệt độ môi chất cao.

Một số lưu ý khi lựa chọn cảm biến áp suất dạng màng

Các yếu tố dưới đây giúp lựa chọn cảm biến áp suất màng phù hợp và đáp ứng nhu cầu sử dụng cho từng hệ thống.

Xác định đúng vật liệu màng theo môi chất để chọn loại màng phù hợp. Tùy vào độ ăn mòn của môi chất để chọn màng, tránh gây ảnh hưởng đến tuổi thọ sử dụng thiết bị.
Nên chọn dải đo cao hơn áp suất thực tế vận hành; với hệ thống yêu cầu độ chính xác cao, nên ưu tiên dòng có sai số thấp.
Cân nhắc dùng ống mao dẫn nếu điểm đo khó tiếp cận hoặc có nhiệt độ cao, giúp bảo vệ cảm biến và thuận tiện hơn khi cần bảo trì, thay thế.
Nên chọn kiểu kết nối đúng theo kích thước và tiêu chuẩn đường ống hoặc thiết bị hiện có để thuận tiện lắp đặt và bảo trì.
Chọn tín hiệu đầu ra phù hợp, đảm bảo độ tương thích với thiết bị tiếp nhận trong hệ thống.
Kiểm tra khả năng chịu quá tải, nhiệt độ môi trường, nhiệt độ môi chất để chọn loại cảm loại cảm biến đáp ứng được yêu cầu của hệ thống.
Nên ưu tiên các đơn vị cung cấp có chính sách bảo hành, hỗ trợ kỹ thuật và cung cấp CO/CQ đầy đủ.

Gợi ý địa chỉ mua cảm biến áp suất dạng màng uy tín

Khi chọn mua cảm biến áp suất dạng màng, việc chọn mua từ các đơn vị cung cấp uy tín là yếu tố quan trọng để đảm bảo chất lượng của sản phẩm. Thietbicambienthp cung cấp đa dạng các dòng cảm biến áp suất màng chính hãng, với nhiều lựa chọn vật liệu màng, kiểu kết nối.

Đội ngũ kỹ thuật luôn sẵn sàng tư vấn để khách hàng chọn đúng vật liệu, kiểu kết nối và dải đo phù hợp với môi chất cũng như điều kiện vận hành thực tế của từng hệ thống. Nếu bạn đang cần tìm cảm biến áp suất màng phù hợp hoặc muốn nhận báo giá, hãy liên hệ Thiết Bị Cảm Biến THP qua hotline 0928.613.555 để được tư vấn và hỗ trợ lựa chọn thiết bị phù hợp với nhu cầu thực tế.

Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về cảm biến áp suất dạng màng, từ cấu tạo, nguyên lý hoạt động đến ưu điểm, ứng dụng và cách lựa chọn. Nếu có bất kỳ thắc mắc nào cần giải đáp, hãy liên hệ ngay với chúng tôi để được hỗ trợ nhanh chóng nhé!
