Cảm biến áp suất khí nén là thiết bị không thể thiếu trong các hệ thống khí nén hiện đại, giúp đo lường, giám sát và truyền tín hiệu áp suất để phục vụ việc điều khiển, bảo vệ thiết bị và tối ưu quá trình vận hành. Cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết về cảm biến áp suất khí nén trong bài viết dưới đây.

Nội dung bài viết

Cảm biến áp suất khí nén là gì?

Cảm biến áp suất khí nén là thiết bị dùng để đo lường áp suất của khí trong các hệ thống khí nén và chuyển giá trị đo thành tín hiệu điện rồi gửi về PLC, bộ điều khiển hoặc thiết bị hiển thị. Nhờ đó, người vận hành có thể theo dõi, điều chỉnh và kiểm soát áp suất kịp thời, góp phần duy trì hệ thống hoạt động ổn định, chính xác và an toàn.

Cấu tạo và nguyên lý hoạt động của sensor đo áp suất khí nén

Để hiểu rõ cách cảm biến áp suất khí nén ghi nhận và chuyển đổi áp suất thành tín hiệu điện, trước tiên ta cần nắm được cấu tạo cơ bản và nguyên lý hoạt động của thiết bị.

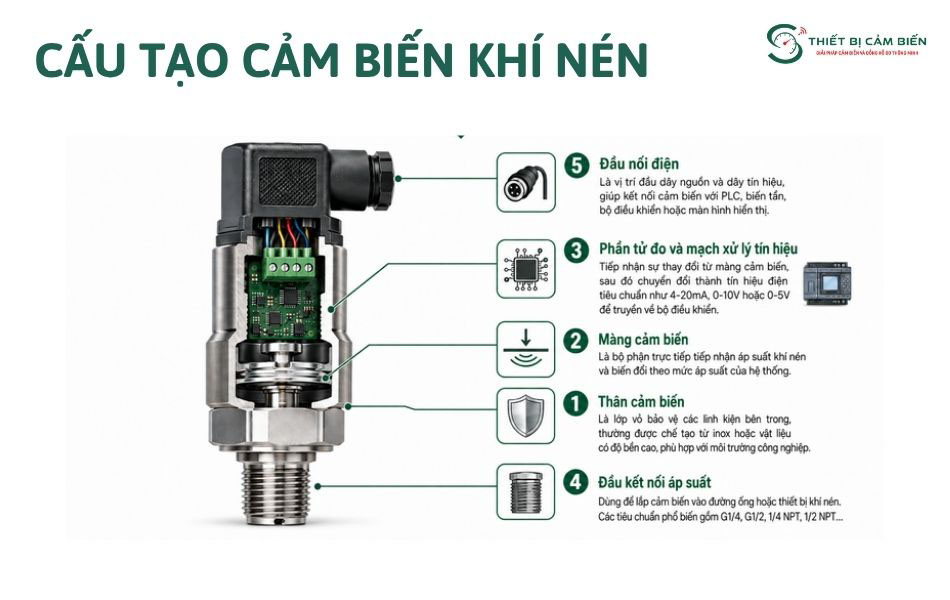

Cấu tạo của cảm biến đo áp suất khí nén

Sensor áp suất khí nén được cấu tạo bao gồm bộ phận chính. Bao gồm:

Thân cảm biến: Là lớp vỏ bảo vệ các linh kiện bên trong, thường được chế tạo từ inox hoặc vật liệu có độ bền cao, phù hợp với môi trường công nghiệp.
Màng cảm biến: Là bộ phận trực tiếp tiếp nhận áp suất khí nén và biến đổi theo mức áp suất của hệ thống.
Phần tử đo và mạch xử lý tín hiệu: Tiếp nhận sự thay đổi từ màng cảm biến, sau đó chuyển đổi thành tín hiệu điện tiêu chuẩn như 4-20mA, 0-10V hoặc 0-5V để truyền về bộ điều khiển.
Đầu kết nối áp suất: Dùng để lắp cảm biến vào đường ống hoặc thiết bị khí nén. Các tiêu chuẩn phổ biến gồm G1/4, G1/2, 1/4 NPT, 1/2 NPT…
Đầu nối điện: Là vị trí đấu dây nguồn và dây tín hiệu, giúp kết nối cảm biến với PLC, biến tần, bộ điều khiển hoặc màn hình hiển thị.

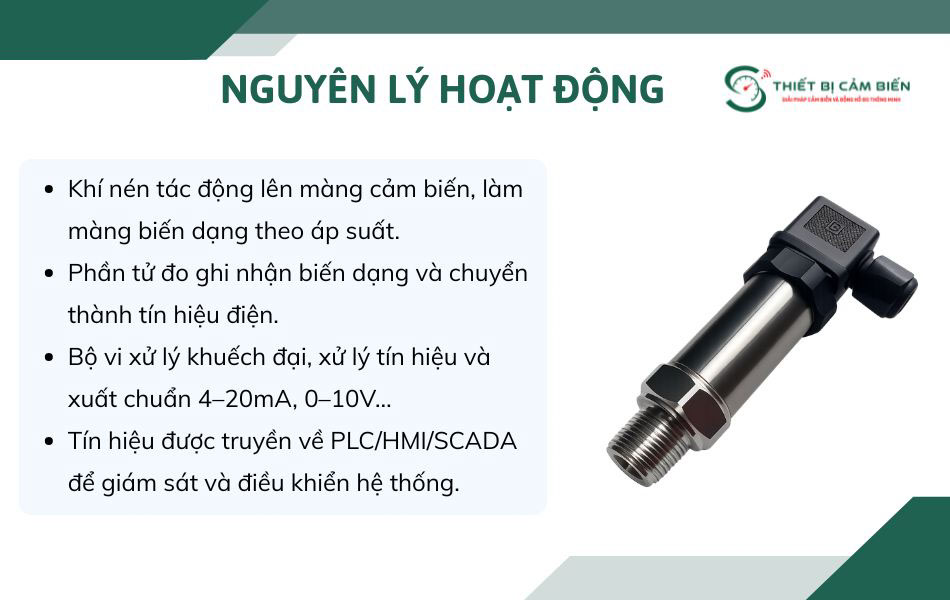

Nguyên lý hoạt động sensor áp suất khí nén

Cảm biến đo áp suất khí nén hoạt động dựa trên nguyên lý chuyển đổi áp suất cơ học của khí nén thành tín hiệu điện như sau:

Khi khí nén tác động lên màng cảm biến, màng sẽ biến dạng theo mức áp suất thực tế.
Sự biến dạng này sẽ được bộ cảm biến bên trong ghi nhận và chuyển đổi thành tín hiệu điện thông qua các công nghệ đo như điện trở áp, áp điện hoặc cảm ứng điện dung.
Tín hiệu được bộ vi xử lý khuếch đại và xử lý để tạo ra các tín hiệu đầu ra tiêu chuẩn như 4-20mA, 0-10V…giúp truyền dữ liệu về trung tâm điều khiển.

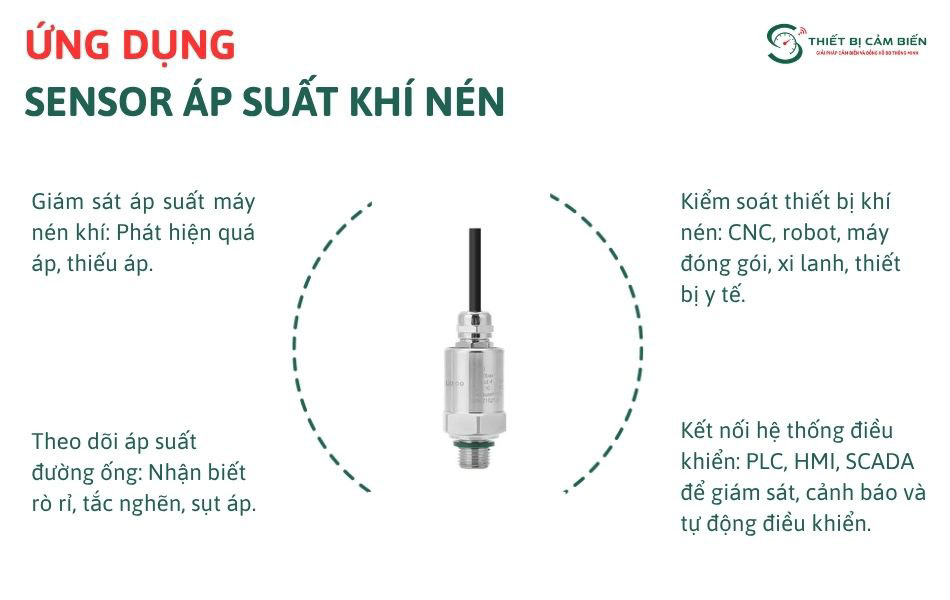

Ứng dụng thực tế của sensor áp suất khí nén

Với khả năng đo lường chính xác và truyền tín hiệu áp suất theo thời gian thực, cảm biến áp suất khí nén được ứng dụng trong nhiều hệ thống, lĩnh vực sau:

Giám sát áp suất đầu ra của máy nén khí, giúp phát hiện tình trạng quá áp hoặc thiếu áp.
Đo áp suất trên đường ống dẫn khí nén, hỗ trợ phát hiện rò rỉ, tắc nghẽn và suy giảm áp suất.
Kiểm soát áp suất tại các thiết bị sử dụng khí nén như máy CNC, robot công nghiệp, máy đóng gói, xi lanh khí nén và thiết bị y tế.
Kết nối với PLC, HMI, SCADA để tự động giám sát, điều khiển và cảnh báo khi áp suất vượt ngưỡng cài đặt.

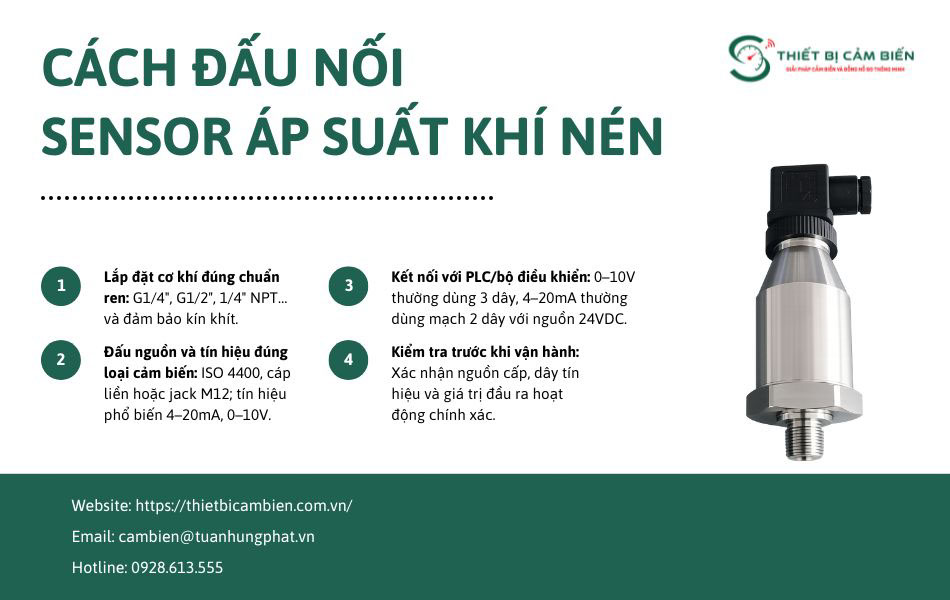

Cách đấu nối cảm biến áp suất khí nén

Để cảm biến áp suất khí nén hoạt động ổn định và truyền tín hiệu chính xác, việc đấu nối cần được thực hiện đúng theo hướng dẫn của nhà sản xuất. Quá trình đấu nối thường gồm kết nối cơ khí và kết nối điện, cụ thể như sau:

Kết nối cơ khí: Lắp cảm biến vào vị trí đo trên đường ống hoặc máy nén khí bằng đúng chuẩn ren của hệ thống như G1/4″, G1/2″, G1/2 NPT hoặc 1/4″ NPT. Lưu ý cần siết ren vừa phải và sử dụng thêm băng tan để làm kín đường ống hoàn toàn.
Kết nối nguồn và tín hiệu: Sau khi lắp đặt cơ khí, tiến hành đấu nối nguồn và tín hiệu theo đúng loại cảm biến. Các dòng cảm biến hiện nay thường sử dụng đầu nối ISO 4400, cáp liền hoặc jack M12 4 chân, với tín hiệu đầu ra phổ biến là 4-20mA hoặc 0-10V.
Kết nối với PLC hoặc bộ điều khiển:

Đối với cảm biến 0-10V, thường sử dụng 3 dây gồm nguồn dương (+), nguồn âm (-) và dây tín hiệu đưa về ngõ Analog Input của PLC hoặc bộ điều khiển.

Đối với cảm biến 4-20mA, thường sử dụng 2 dây, trong đó dây nguồn và dây tín hiệu được đấu nối tiếp với nguồn 24VDC trước khi đưa tín hiệu về PLC hoặc DCS.

Sau khi hoàn tất đấu nối, nên kiểm tra lại điện áp nguồn và tín hiệu đầu ra để đảm bảo cảm biến hoạt động chính xác trước khi đưa hệ thống vào vận hành.

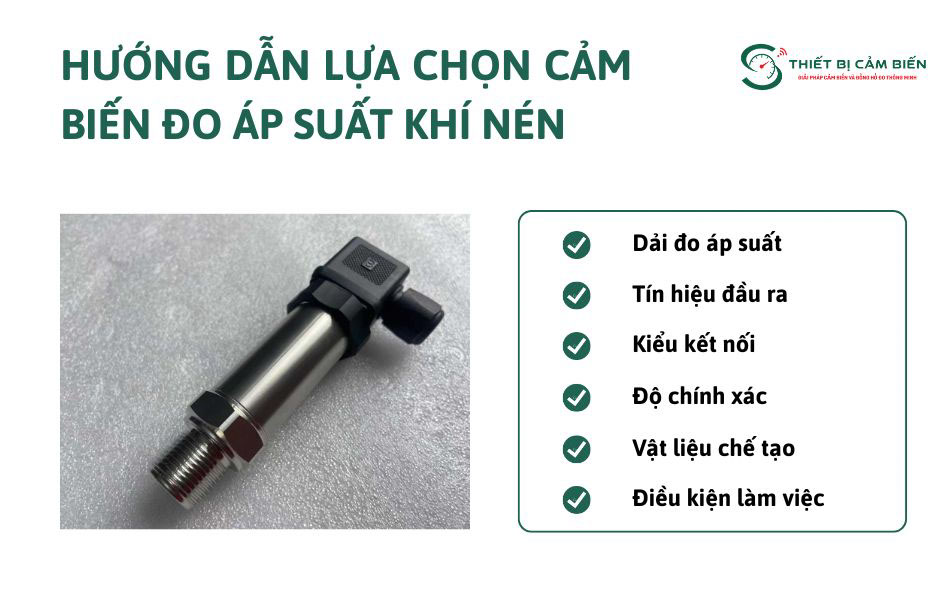

Hướng dẫn lựa chọn cảm biến đo áp suất khí nén

Để lựa chọn được sản phẩm phù hợp, đảm bảo khả năng đo lường chính xác và vận hành ổn định trong hệ thống, khách hàng cần lưu ý một số tiêu chí sau:

Dải đo áp suất: Nên chọn dải đo lớn hơn khoảng 20–30% so với áp suất làm việc tối đa của hệ thống để đảm bảo độ bền và độ chính xác khi vận hành.
Tín hiệu đầu ra: Lựa chọn cảm biến áp suất khí nén có tín hiệu phù hợp với thiết bị điều khiển như 4-20mA, 0-10V hoặc 0-5V. Trong đó, 4-20mA được sử dụng phổ biến nhờ khả năng chống nhiễu và truyền tín hiệu ổn định.
Kiểu kết nối: Xác định kích thước và tiêu chuẩn thiết kế ren phù hợp nhằm đảm bảo lắp đặt kín khít, dễ dàng.
Độ chính xác: Hiện nay các loại sensor áp suất khí nén có độ sai số khoảng ±0.25%FS, ±0.5%FS nên cần xác định rõ yêu cầu của hệ thống để chọn thiết bị phù hợp.
Vật liệu chế tạo: Nên ưu tiên các dòng cảm biến sử dụng inox 316L vì có khả năng chống ăn mòn, chịu hơi ẩm và dầu trong hệ thống khí nén.
Điều kiện làm việc: Cần lựa chọn cảm biến có dải nhiệt độ và cấp bảo vệ (IP) phù hợp với môi trường lắp đặt, đặc biệt đối với các hệ thống ngoài trời hoặc nơi có độ ẩm, bụi cao.

Báo giá cảm biến áp suất khí nén & địa chỉ mua uy tín

Hiện nay, cảm biến áp suất khí nén được thiết kế với nhiều dải đo, kiểu kết nối và tín hiệu ngõ ra khác nhau như 4-20mA, 0-10V, RS485… Vì vậy, giá thiết bị này cũng có sự chênh lệch tùy theo model, độ chính xác, vật liệu, thương hiệu và yêu cầu sử dụng thực tế.

Tại Thiết Bị Cảm Biến THP, chúng tôi cung cấp các loại cảm biến đo áp suất khí nén chính hãng, có đầy đủ giấy tờ và cam kết hàng chất lượng cao. Sản phẩm được chúng tôi nhập khẩu trực tiếp không qua trung gian nên có mức giá cạnh tranh cao, chiết khấu hấp dẫn cho những đơn hàng lớn. Quý khách cần tư vấn hỗ trợ lựa chọn thiết bị đo phù hợp với hệ thống hãy liên hệ trực tiếp qua hotline 0928.613.555 để được giải đáp nhanh chóng.

Trên đây là những thông tin cơ bản về cảm biến áp suất khí nén, hy vọng sẽ giúp bạn hiểu rõ hơn về nguyên lý hoạt động, ứng dụng cũng như cách lựa chọn thiết bị phù hợp với nhu cầu sử dụng. Nếu bạn cần tư vấn lựa chọn hoặc báo giá sản phẩm chính hãng, hãy liên hệ Thiết Bị Cảm Biến THP để được đội ngũ kỹ thuật hỗ trợ nhanh chóng và lựa chọn giải pháp phù hợp cho hệ thống của mình.
