Cảm biến áp suất điện tử là gì? Thông số kỹ thuật, Cấu tạo

Hiện nay trên thị trường, cảm biến áp suất điện tử là thiết bị được đánh giá cao nhờ khả năng đo áp suất chính xác, truyền tín hiệu ổn định, tích hợp màn hình hiển thị trực quan và dễ dàng kết nối với hệ thống điều khiển. Thiết bị được ứng dụng rộng rãi trong hệ thống nước, khí nén, hơi, dầu và nhiều lĩnh vực công nghiệp.

Bài viết dưới đây, Thiết Bị Cảm Biến THP sẽ giúp bạn hiểu rõ hơn về cấu tạo, ưu điểm và phân loại của cảm biến đo áp suất điện tử. Hãy cùng theo dõi nhé!

Giới thiệu về cảm biến áp suất điện tử

Cảm biến áp suất điện tử là thiết bị đo áp suất của chất lỏng, khí hoặc hơi để chuyển đổi giá trị đo được thành tín hiệu điện để truyền về hệ thống hiển thị, giám sát hoặc điều khiển tự động. Khác với đồng hồ áp suất chỉ hiển thị bằng kim chỉ tại mặt đồng hồ, cảm biến đo áp suất điện tử cho phép tích hợp vào PLC hay hệ thống điều khiển, giúp tự động hóa toàn bộ quá trình giám sát và điều chỉnh áp suất trong hệ thống.

Bên cạnh đó, thiết bị cũng được trang bị thêm màn hình hiển thị trực quan giúp dễ dàng quan sát thông số trực tiếp trên cảm biến. Nhờ độ chính xác cao, phản hồi nhanh và khả năng kết nối linh hoạt với nhiều chuẩn tín hiệu, sensor áp suất điện tử được dùng trong các hệ thống công nghiệp như hệ thống cấp thoát nước, hơi nóng, HVAC, nhà máy sản xuất,…

Thông số kỹ thuật của cảm biến áp suất điện tử

Dưới đây là bảng tổng hợp thông số kỹ thuật chung của dòng cảm biến cảm biến áp suất điện tử:

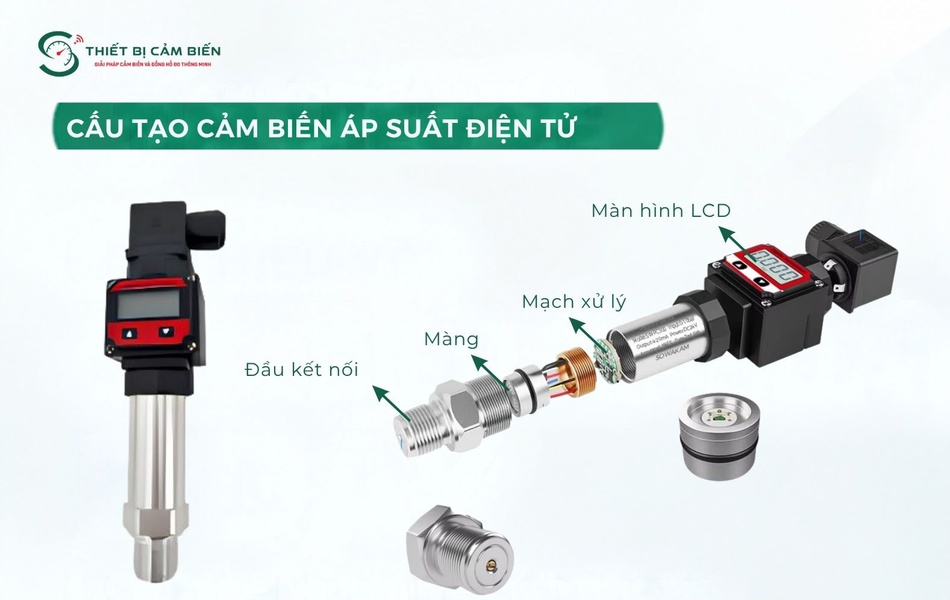

Các bộ phận cấu tạo cảm biến đo áp suất điện tử

Cảm biến áp suất điện tử được cấu tạo từ nhiều bộ phận khác nhau, cụ thể:

• Đầu kết nối: Giúp đưa áp suất từ đường ống hoặc thiết bị vào cảm biến, sử dụng nhiều kiểu kết nối như ren, mặt bích, clamp.
• Màng cảm biến: Bộ phận tiếp nhận áp suất trực tiếp từ môi chất, chúng có khả năng biến dạng dựa vào lực áp suất tác động.
• Phần tử cảm biến: Biến đổi sự thay đổi cơ học của màng do áp suất gây ra thành sự thay đổi về điện.
• Mạch xử lý tín hiệu: Nhận tín hiệu điện từ phần tử cảm biến sau đó tiến hành xử lý để đưa ra tín hiệu đầu ra chuẩn.
• Màn hình hiển thị: Tích hợp màn hình LCD để hiển thị trực tiế giá trị áp suất đo được tại vị trí lắp đặt cảm biến.
• Vỏ bảo vệ: Thường làm từ chất liệu thép không gỉ, có độ cứng tốt, đạt cấp bảo vệ IP68 giúp chống nước, chống bụi trong môi trường công nghiệp khắc nghiệt.

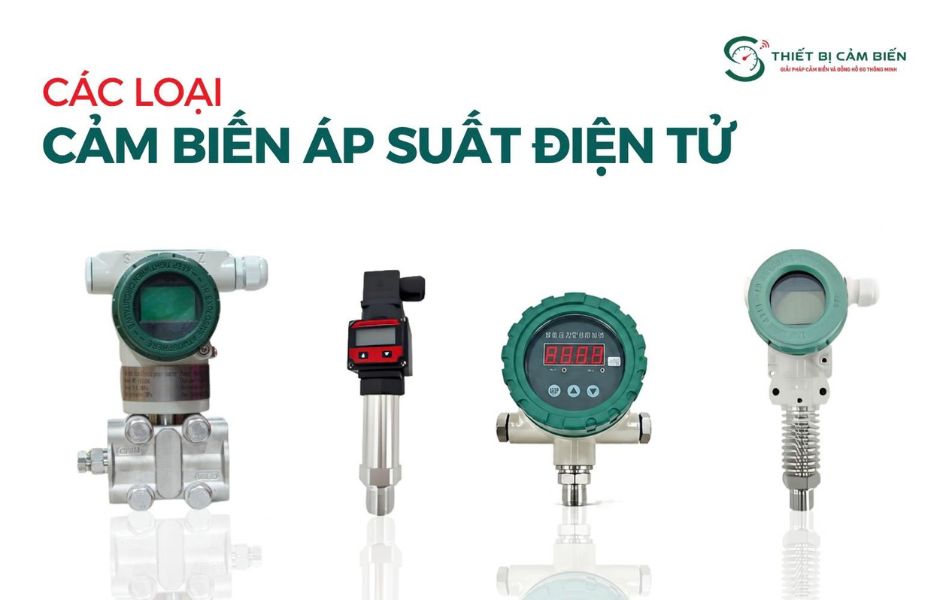

Các loại cảm biến áp suất điện tử trên thị trường

Hiện nay, cảm biến đo áp suất điện tử được sử dụng trong nhiều lĩnh vực và được chia thành nhiều loại khác nhau như sau:

Cảm biến áp suất nước điện tử

Cảm biến áp suất nước điện tử được sử dụng để đo áp suất trong các đường ống cấp nước, hệ thống bơm, xử lý nước, hệ thống tưới tiêu hay các dây chuyền sản xuất. Vì tiếp xúc trực tiếp và liên tục với nước, phần màng đo và thân cảm biến của dòng này thường được chế tạo từ inox 304 hoặc 316 để chống ăn mòn, oxy hóa theo thời gian.

Dải đo phổ biến của cảm biến đo áp suất nước thường ở mức trung bình, phù hợp với áp lực vận hành của các hệ thống cấp nước dân dụng và công nghiệp nhẹ.

Cảm biến áp suất khí nén điện tử

Dòng này chuyên dùng để giám sát áp lực khí nén trong các dây chuyền sản xuất tự động, hệ thống truyền động khí nén cho xi-lanh, máy nén khí,…Thiết bị giúp theo dõi áp suất khí tại các vị trí như đường cấp khí, đầu ra máy nén, bộ xử lý khí hoặc các nhánh trong hệ thống. Tín hiệu điện có thể đưa về PLC để giám sát và điều khiển.

Cảm biến áp suất hơi điện tử

Cảm biến áp suất đo hơi điện tử được thiết kế để chịu được nhiệt độ cao hơn so với dòng dùng cho nước hay khí nén, phù hợp cho các hệ thống lò hơi, nồi hơi công nghiệp và đường ống dẫn hơi trong các nhà máy sản xuất, nhà máy nhiệt điện. Với các ứng dụng đo áp suất hơi trực tiếp trên lò hơi có nhiệt độ rất cao, cảm biến thường cần lắp thêm ống siphon giảm nhiệt để bảo vệ phần tử đo.

Cảm biến áp suất dầu điện tử

Thiết bị dùng để đo áp suất dầu thủy lực, dầu bôi trơn trong các hệ thống máy ép, máy công cụ, thiết bị nâng hạ và động cơ công nghiệp. Vì dầu thường có độ nhớt cao hơn nước hoặc khí, dòng cảm biến này đòi hỏi vật liệu màng đo phù hợp với loại môi chất sử dụng. Ngoài ra, cảm biến đo áp suất dầu điện tử thường có dải đo lớn và khả năng chịu áp tốt hơn so với các dòng cảm biến áp suất điện tử khác.

>>> Khám phá thêm:

• Cảm biến áp suất âm là gì? Thông số kỹ thuật, Đặc điểm
• Cảm biến chênh áp là gì? Top 5 loại chất lượng, nên sử dụng

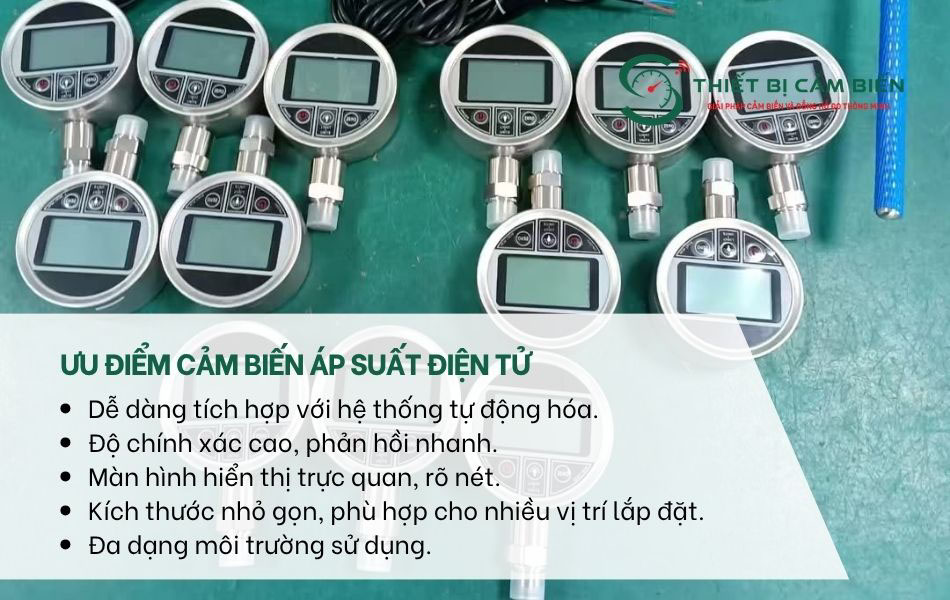

Ưu điểm của cảm biến đo áp suất điện tử

Cảm biến áp suất điện tử sở hữu nhiều ưu điểm vượt trội đem lại độ chính xác cao trong quá trình đo và khả năng tích hợp với hệ thống tự động hóa.

• Độ chính xác cao, phản hồi nhanh, giúp giám sát áp suất theo thời gian thực với sai số thấp, phát hiện kịp thời các bất thường trong hệ thống.
• Dễ dàng tích hợp với hệ thống tự động hóa với nhiều tín hiệu đầu ra như 4-20mA, 0-10V, RS485, HART.
• Đa dạng kiểu kết nối và tiêu chuẩn giúp dễ dàng lựa chọn sản phẩm phù hợp với nhiều loại hệ thống khác nhau.
• Độ bền cao, đạt cấp bảo vệ IP68 hoạt động ổn định trong môi trường công nghiệp nhiều bụi, độ ẩm cao.
• Khả năng đo đa dạng loại áp suất tương đối, tuyệt đối và chênh áp, đáp ứng linh hoạt cho nhiều mục đích đo lường khác nhau.
• Kích thước nhỏ gọn, phù hợp cho nhiều vị trí lắp đặt.
• Đa dạng môi trường sử dụng cho các loại môi chất công nghiệp khác nhau.
• Khả năng truyền tín hiệu từ xa, dễ dàng tích hợp với tủ điều khiển và hệ thống giám sát.

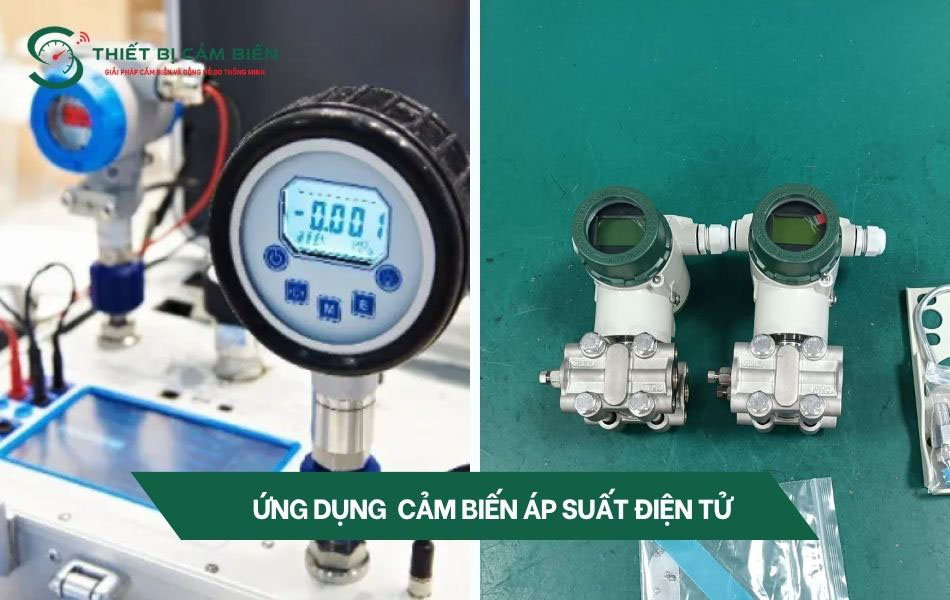

Ứng dụng thực tế của cảm biến áp suất điện tử

Với khả năng chuyển đổi áp suất thành tín hiệu điện, cảm biến đo áp suất điện tử được sử dụng rộng rãi trong các hệ thống đo lường và điều khiển công nghiệp.

• Sử dụng trong giám sát áp suất đường ống, trạm bơm, hệ thống cấp nước và xử lý nước.
• Trong dây chuyền tự động hóa, cảm biến đo áp suất giúp theo dõi áp suất khí tại máy nén, đường cấp khí hoặc các thiết bị sử dụng khí nén.
• Sử dụng để giám sát áp suất trong đường hơi, nồi hơi và thiết bị trao đổi nhiệt.
• Dùng để theo dõi áp suất dầu trong máy ép, máy công nghiệp và hệ thống thủy lực.
• Sử dụng để theo dõi áp suất hoặc chênh áp trong hệ thống thông gió và các thiết bị HVAC.
• Trong các dây chuyền sản xuất, giúp thu thập dữ liêu, giám sát và cảnh báo khi hệ thống bị quá áp.
• Ngành dầu khí, hóa chất,  giám sát áp suất đường ống, bồn chứa.
• Đo mức chất lỏng trong bồn kín thông qua cảm biến chênh áp.
