Đồng hồ đo lưu lượng bánh răng

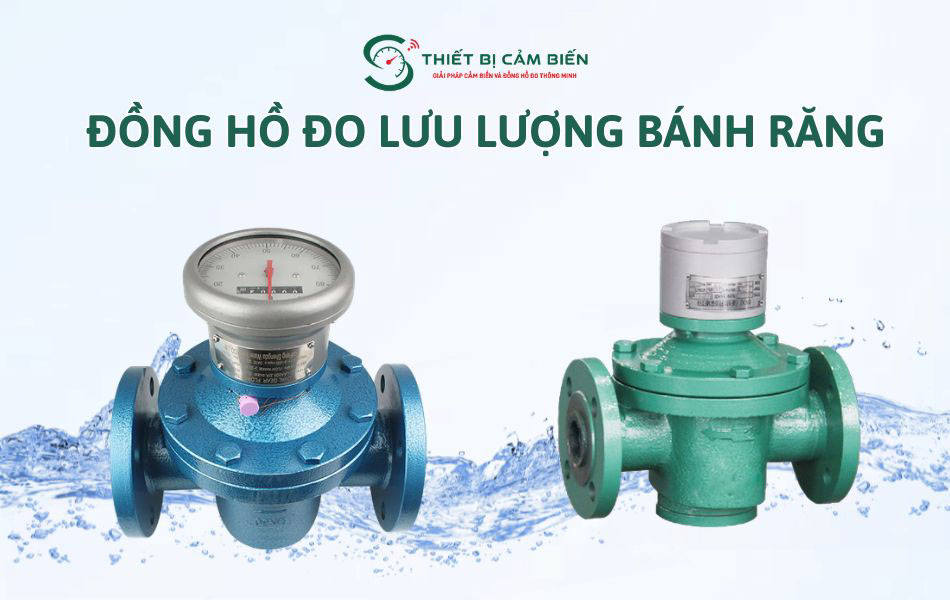

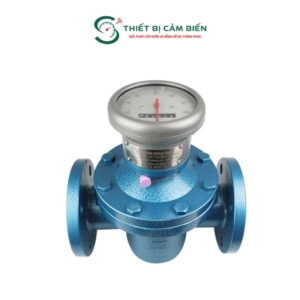

Đồng hồ đo lưu lượng bánh răng là thiết bị đo lưu lượng dạng thể tích, giúp kiểm soát lưu lượng các loại chất lỏng như dầu, nhiên liệu, hóa chất, dầu nhớt… Sản phẩm được Thiết Bị Cảm Biến cung cấp chính hãng Woteck Đài Loan, kích thước từ DN10 – DN200 với mức giá ưu đãi.

Đồng hồ đo lưu lượng bánh răng là gì?

Đồng hồ đo lưu lượng bánh răng (Oval Gear Flow Meter) là thiết bị đo lưu lượng dạng dịch chuyển thể tích, được sử dụng để xác định lưu lượng của dầu diesel, dầu nặng, dầu ăn, dầu cọ, dầu thực vật, hóa chất hoặc các loại dung dịch đặc đi qua đường ống.

Đồng hồ lưu lượng kế bánh răng hoạt động dựa trên cơ chế các bánh răng hình bầu dục quay khi chịu tác động của dòng chảy, mỗi vòng quay tương ứng với một thể tích chất lỏng nhất định, từ đó đồng hồ tính toán và hiển thị lưu lượng tức thời cũng như tổng lưu lượng đã đi qua.

Thông số kỹ thuật

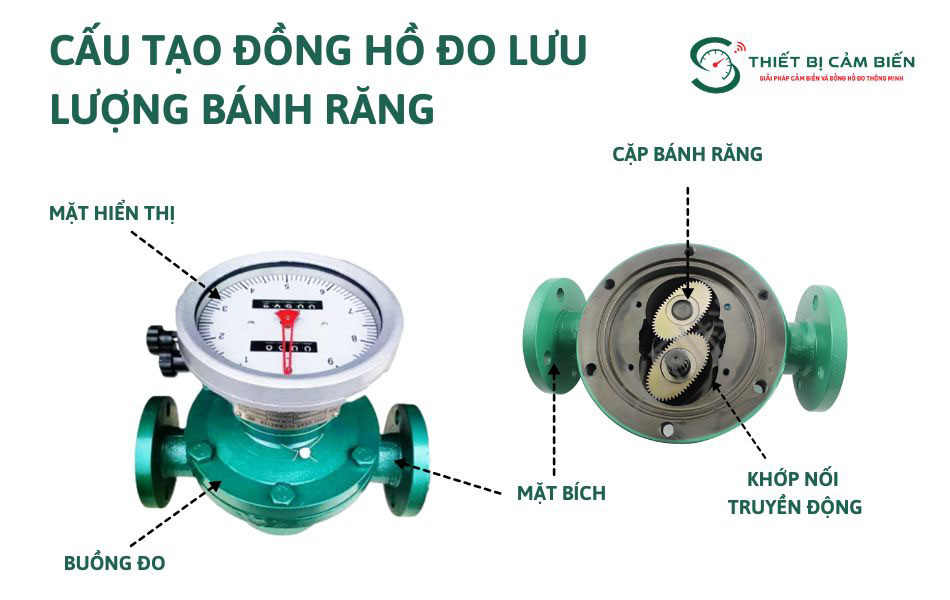

Cấu tạo đồng hồ đo lưu lượng bánh răng

Đồng hồ đo lưu lượng dạng bánh răng được cấu tạo từ các bộ phận chính gồm:

• Buồng đo: Có chứa cặp bánh răng hình bầu dục và là nơi dòng chất lỏng đi qua để thực hiện quá trình đo.
• Cặp bánh răng hình bầu dục: Gồm 2 bánh răng được lắp đặt bên trong buồng đo. Khi chất lỏng đi qua, áp lực dòng chảy làm bánh răng quay, mỗi vòng quay sẽ tạo ra một thể tích chất lỏng cố định. Dựa vào số vòng quay, thiết bị có thể tính toán được lưu lượng dòng chảy.
• Khớp nối truyền động: Có nhiệm vụ truyền chuyển động quay của bánh răng đến bộ phận đếm và hiển thị. Một số dòng đồng hồ sử dụng khớp nối từ tính giúp đảm bảo độ kín, hạn chế rò rỉ và tăng độ bền cho thiết bị.
• Bộ đếm: Có chức năng ghi nhận số vòng quay của bánh răng, sau đó chuyển đổi thành giá trị lưu lượng tức thời và tổng lưu lượng.

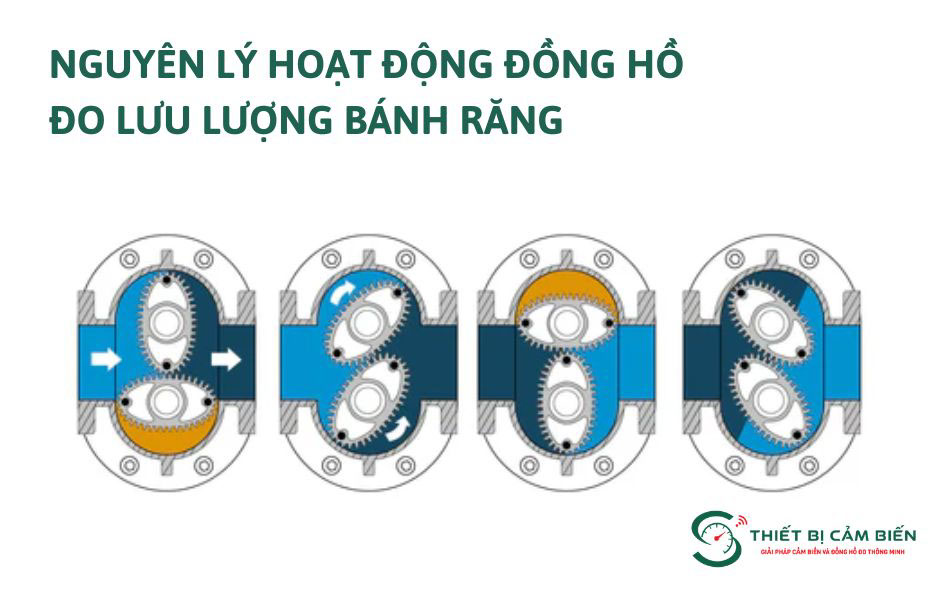

Nguyên lý hoạt động đồng hồ đo lưu lượng kế bánh răng

Đồng hồ đo lưu lượng bánh răng hoạt động dựa trên nguyên lý dịch chuyển thể tích. Khi chất lỏng đi qua buồng đo, sự chênh lệch áp suất giữa đầu vào và đầu ra sẽ tạo lực làm cặp bánh răng hình bầu dục quay.

Hai bánh răng quay sẽ tạo ra các khoang chứa có thể tích cố định, mỗi vòng quay sẽ đẩy một lượng chất lỏng nhất định đi qua đồng hồ. Số vòng quay của bánh răng tỷ lệ thuận với lượng lưu chất đi qua, từ đó thiết bị tính toán được lưu lượng tức thời và tổng lưu lượng.

Trong quá trình hoạt động, chuyển động quay của bánh răng được truyền đến bộ phận đếm hoặc bộ xử lý tín hiệu thông qua cơ cấu truyền động. Bộ phận này sẽ chuyển đổi số vòng quay thành giá trị đo và hiển thị trên màn hình.

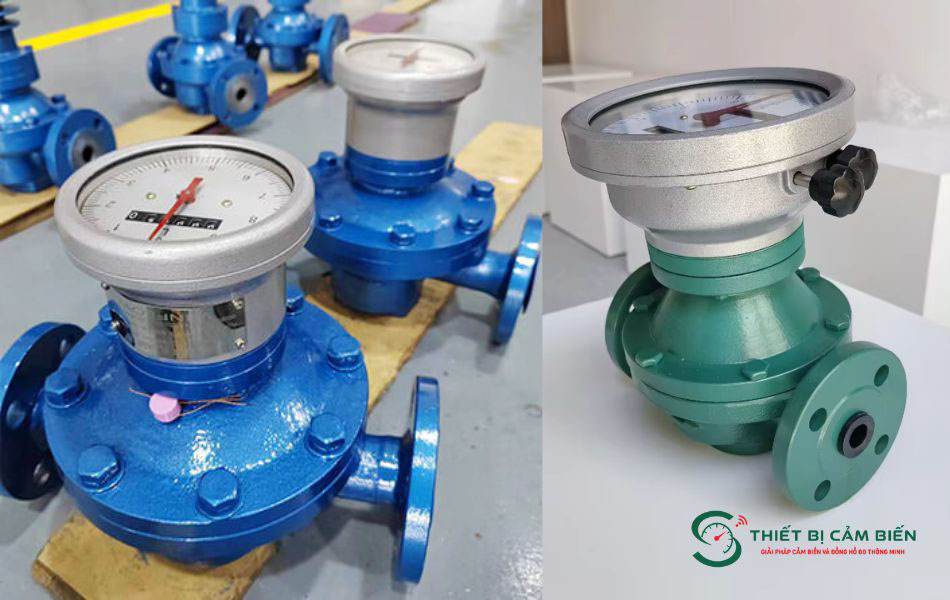

Ưu điểm của đồng hồ đo lưu lượng bánh răng hình bầu dục

Đồng hồ đo lưu lượng bánh răng có nhiều ưu điểm nổi bật nhờ cơ chế đo dạng dịch chuyển thể tích, đặc biệt phù hợp với các hệ thống yêu cầu độ chính xác cao và các loại lưu chất có độ nhớt lớn.

• Thiết bị có khả năng đo lưu lượng chính xác, sai số thấp khoảng ±0,5% phù hợp cho các ứng dụng cần kiểm soát định lượng, chiết rót, cấp phát nhiên liệu và quản lý sản xuất.
• Đồng hồ đo lưu lượng dạng bánh răng có thể hoạt động hiệu quả với dầu diesel, dầu nhớt, dầu nặng, nhựa, dầu ăn, hóa chất hoặc chất lỏng đặc.
• Đồng hồ có cấu tạo đơn giản, ít bộ phận chuyển động giúp hoạt động ổn định, giảm hao mòn, ít cần bảo trì và có tuổi thọ sử dụng lâu dài.
• Kết quả đo ít bị ảnh hưởng bởi sự thay đổi của dòng chảy, nhiệt độ hoặc áp suất trong hệ thống, đảm bảo hiệu quả cao trong quá trình vận hành.
• Có dải đo rộng và duy trì độ ổn định chính xác ngay cả khi lưu lượng dòng chảy ở mức thấp, đáp ứng tốt các hệ thống cần kiểm soát lượng chất lỏng nhỏ.
• Thiết bị không yêu cầu đoạn ống thẳng trước và sau khi lắp đặt, phù hợp với nhiều vị trí có không gian hạn chế. Một số mẫu cơ học còn không cần nguồn điện, thuận tiện cho các khu vực xa hoặc môi trường đặc biệt.
• Có thể lựa chọn vật liệu như gang, thép hoặc inox tùy theo tính chất môi chất đáp ứng được mọi yêu cầu trong lĩnh vực dầu khí, hóa chất, thực phẩm, kho chứa nhiên liệu và nhà máy sản xuất.

Ứng dụng đồng hồ đo lưu lượng bánh răng

Lưu lượng kế bánh răng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng đo chính xác, hoạt động ổn định và đặc biệt phù hợp với các loại chất lỏng có độ nhớt cao như:

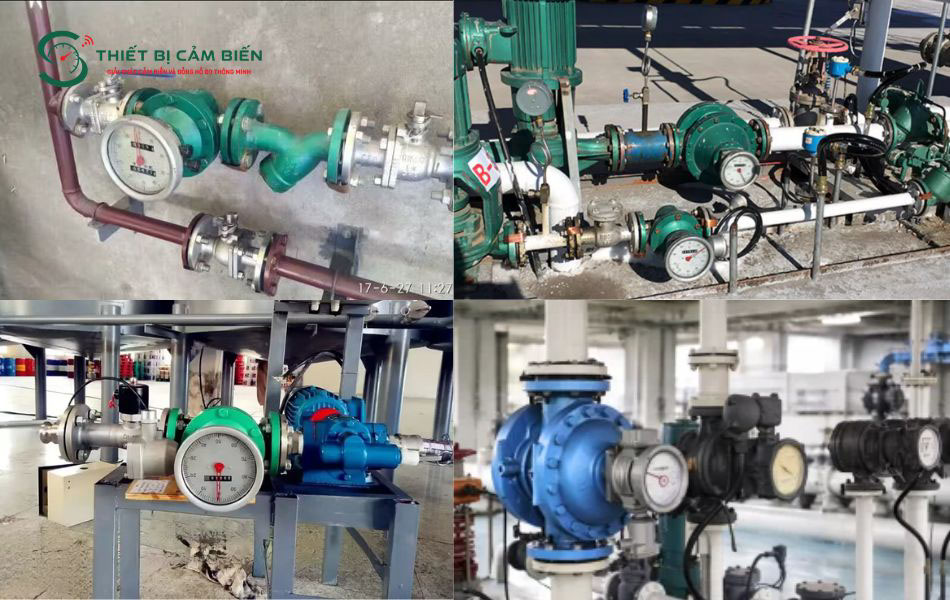

• Đo dầu diesel, nhiên liệu: Sử dụng trong kho dầu, trạm cấp phát nhiên liệu, xe bồn, tàu thuyền và hệ thống máy phát điện để kiểm soát lượng dầu xuất nhập, giám sát mức tiêu thụ và hạn chế thất thoát.
• Đo dầu ăn và chất lỏng thực phẩm: Ứng dụng trong ngành sản xuất thực phẩm, đồ uống để đo dầu thực vật, dầu nành, dầu cá, nước sốt, siro, rượu.
• Đo dầu nhớt, dầu công nghiệp: Phù hợp cho các loại dầu bôi trơn, dầu thủy lực, dầu truyền nhiệt, dầu phanh.
• Đo hóa chất: Được sử dụng để định lượng các loại hóa chất, dung môi, chất phụ gia, chất xúc tác và polymer trong các hệ thống sản xuất.
• Đo nhựa đường và chất lỏng đặc: Đồng hồ đo lưu lượng dạng bánh răng có khả năng đo các loại lưu chất có độ nhớt lớn như nhựa đường, dầu nặng, chất kết dính.
• Ngành dược phẩm và mỹ phẩm: Ứng dụng trong đo cồn, siro, glycerin, dầu gội, gel và các nguyên liệu dạng lỏng trong quá trình sản xuất.
• Ngành ô tô và đóng tàu: Được sử dụng để đo dầu thủy lực, chất chống đông, dầu bôi trơn, nhiên liệu hàng hải và các loại dầu vận hành trong hệ thống máy móc.
• Hệ thống chuyển giao và quản lý chất lỏng: Sử dụng trong các hệ thống chiết rót, định lượng, kiểm soát tồn kho và chuyển giao các loại chất lỏng có giá trị như dầu mỏ, hóa chất và nhiên liệu.

Thiết Bị Cảm Biến – Địa chỉ mua đồng hồ đo lưu lượng bánh răng uy tín

Thiết Bị Cảm Biến với hơn 17 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị đo lường công nghiệp, hiện đang phân phối đa dạng các dòng đồng hồ đo lưu lượng, trong đó có đồng hồ đo lưu lượng bánh răng. Sản phẩm được nhập khẩu trực tiếp tại nhà máy sản xuất, đảm bảo khả năng đo chính xác, độ bền cao và có mức giá cạnh tranh.

Với kho hàng rộng hơn 12.000m2, Thiết Bị Cảm Biến có sẵn kho các loại đồng hồ đo lưu lượng bánh răng và các loại đồng hồ đo khác như đồng hồ đo áp suất, nhiệt độ, điện tử, siêm âm…Sản phẩm có mẫu mã đa dạng, nhiều kích thước và chất liệu khác nhau đảm bảo phù hợp với yêu cầu của hệ thống.

Qúy khách vui lòng liên hệ ngay cho chúng tôi qua Hotline để được đội ngũ nhân viên tư vấn giải pháp phù hợp và gửi báo giá hấp dẫn ngay nhé.
