Cảm biến áp suất khí gas là thiết bị quan trọng trong các hệ thống sử dụng và phân phối gas, giúp theo dõi áp suất và truyền dữ liệu về hệ thống giám sát. Bài viết dưới đây, Thiết bị cảm biến THP sẽ cung cấp những thông tin cần biết về loại cảm biến này. Hãy cùng theo dõi nhé!

Nội dung bài viết

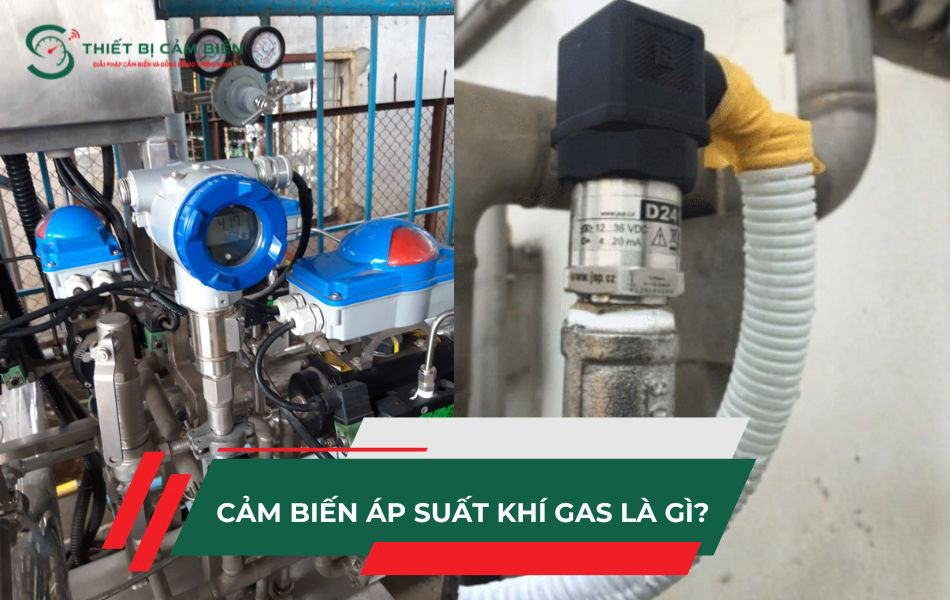

Cảm biến áp suất khí gas là gì?

Cảm biến áp suất khí gas là thiết bị đo và chuyển đổi giá trị áp suất trong môi trường khí gas thành tín hiệu điện để thực hiện việc giám sát hoặc điều khiển tự động trong hệ thống. Thiết bị sử dụng trong môi trường khí gas dễ cháy, nổ, do đó cảm biến áp suất khí gas thường được thiết kế đạt các tiêu chuẩn chứng nhận về an toàn phòng nổ.

Các tín hiệu đầu ra phổ biến của cảm biến áp suất bao gồm 4–20mA, 0–10V và một số dòng hỗ trợ RS485 hoặc HART. Trong đó, tín hiệu 4–20mA được sử dụng rộng rãi trong hệ thống tự động hóa để truyền giá trị áp suất từ cảm biến về PLC, bộ điều khiển hoặc màn hình hiển thị, giúp người vận hành dễ dàng quan sát và đọc dữ liệu.

Thông số kỹ thuật

Để hiểu rõ hơn về dòng cảm biến đo áp suất khí gas, hãy theo dõi bảng thông số kỹ thuật chung của dòng cảm biến áp suất này dưới đây:

Dải do	-100KPa ~ 0 ~ 100MPa
Tín hiệu đầu ra	4-20mA, 0-10V, 0-5V, RS485
Tiêu chuẩn	Chống cháy nổ
Kết nối	Ren M20*1.5, G1/2,…
Chất đo	Khí gas
Nhiệt độ	-10°C ~ 80°C
Nguồn điện	24VDC
Xuất xứ	Đài Loan, Hàn Quốc, Trung Quốc,…

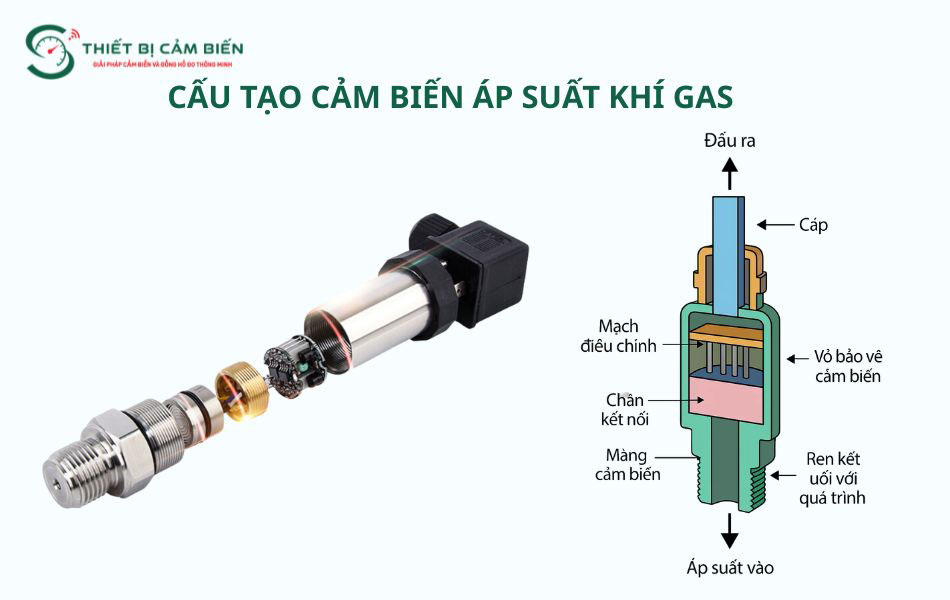

Cấu tạo chi tiết

Về cơ bản, sensor áp suất khí gas cũng có cấu tạo tương tự như các dòng cảm biến áp suất khác, cụ thể:

Đầu kết nối: Dùng để lắp cảm biến vào đường ống dẫn khí gas, phổ biến với kết nối kiểu ren G1/2, M20x1.5 và nhiều tùy chọn cỡ ren khác theo yêu cầu.
Màng cảm biến: Tiếp xúc trực tiếp với áp suất khí gas cần đo, khi chịu tác động của áp suất, màng đo sẽ biến dạng theo mức độ tương ứng.
Mạch điện tử: Nhận tín hiệu áp suất đo được và chuyển đổi thành tín hiệu chuẩn (4-20mA, 0-10V…) để truyền về bộ điều khiển hoặc màn hình hiển thị.
Vỏ bảo vệ: Giúp bảo vệ mạch điện tử và các bộ phận khác bên trong tránh tác động trực tiếp từ môi trường gây hư hỏng thiết bị.
Dây nối tín hiệu: Bộ phận này dùng để cấp nguồn và truyền tín hiệu từ cảm biến về thiết bị tiếp nhận.

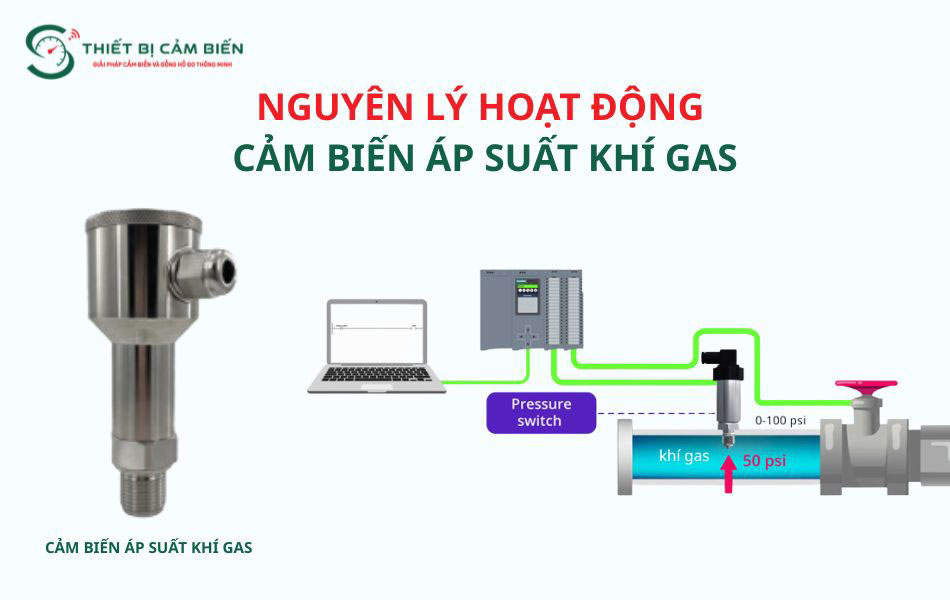

Nguyên lý hoạt động

Nguyên lý hoạt động của cảm biến áp suất khí gas có thể hiểu đơn giản như sau:

Khi khí gas đi vào đường ống hoặc thiết bị, áp suất của môi chất tác động lên bề mặt màng cảm biến. Tùy theo mức áp suất, màng sẽ biến dạng theo một mức nhất định. Mức độ biến dạng này thay đổi tương ứng với áp suất tác động lên cảm biến. Sự biến dạng của màng được truyền đến phần tử đo bên trong cảm biến. Lúc này mạch điện tử tiếp nhận thông tin, xử lý và chuyển đổi tín hiệu đo thành tín hiệu đầu ra phù hợp.

Cuối cùng, tín hiệu vừa được xử lý sẽ được chuyển đến màn hình hiển thị, hệ thống giám sát. Hệ thống có thể sử dụng giá trị áp suất này để hiển thị, cảnh báo khi áp suất vượt ngưỡng hoặc thực hiện các thuật toán điều khiển tự động.

Đặc điểm nổi bật của cảm biến áp suất khí gas

Cảm biến đo áp suất khí gas đóng vai trò quan trọng trong việc giám sát và điều khiển áp suất của hệ thống.

Đo áp suất liên tục ghi nhận sự thay đổi áp suất của khí gas và chuyển đổi thành tín hiệu điện.
Hỗ trợ tự động hóa hệ thống giúp giám sát cảnh báo và điều khiển thiết bị.
Đáp ứng tiêu chuẩn an toàn trong môi trường chống cháy nổ theo yêu cầu của hệ thống.
Đa dạng lựa chọn tín hiệu đầu ra giúp thiết bị dễ dàng kết nối với hệ thống điều khiển và giám sát hiện có.
Hỗ trợ giám sát tại các khu vực khó tiếp cận như đường ống trên cao, khu vực nguy hiểm.
Có nhiều dải đo giúp lựa chọn thiết bị phù hợp với dải đo của hệ thống.
Đa dạng tiêu chuẩn ren kết nối phù hợp với nhiều loại đường ống, thiết bị.

Ứng dụng thực tế của sensor áp suất khí gas

Nhờ khả năng đo chính xác kết hợp với tính an toàn trong môi trường dễ cháy nổ, cảm biến áp suất khí gas được ứng dụng rộng rãi trong nhiều lĩnh vực:

Giám sát áp suất trên đường ống dẫn khí gas công nghiệp và dân dụng.
Ngành dầu khí, lọc hóa dầu giúp giám sát áp suất đường ống chứa dầu, xăng, khí gas tại các khu vực khai thác, bồn chứa.
Hệ thống khí nén và thủy lực trong các nhà máy sản xuất, nơi môi chất có liên quan đến nguy cơ cháy nổ.
Các kho chứa gas, nơi yêu cầu giám sát áp suất liên tục để đảm bảo an toàn vận hành.
Ứng dụng trong ngành hóa chất, nơi khí gas được sử dụng như một thành phần của quy trình sản xuất.
Trong các hệ thống công nghiệp liên quan đến gas, cảm biến áp suất giúp giám sát áp suất tại các vị trí cần kiểm soát và hỗ trợ hệ thống tự động hóa.

>>> Xem thêm:

Cảm biến áp suất kiểu áp điện trở là gì? Hướng dẫn lựa chọn
Cảm biến áp suất âm là gì? Thông số kỹ thuật, Đặc điểm

Cách chọn cảm biến áp suất khí gas phù hợp

Khi chọn cảm biến áp suất cho hệ thống, cần đánh giá dựa trên các tiêu chuẩn sau để đảm bảo khả năng vận hành của thiết bị và độ an toàn cho toàn bộ hệ thống:

Chọn dải đo phù hợp với hệ thống, không nên chọn dải đo quá sát với áp suất tối đa sẽ khiến thiết bị phải hoạt động quá tải trong thời gian dài.
Chọn tín hiệu đầu ra thích hợp với hệ thống điều khiển, các lựa chọn phổ biến gồm 4-20mA, 0-10V, 0-5V, RS485 hoặc HART tùy model.
Cần xác định đúng kích thước và tiêu chuẩn ren như G1/4, G1/2, NPT hoặc kiểu kết nối khác phù hợp với vị trí lắp đặt.
Kiểm tra yêu cầu phòng nổ của môi trường để lựa chọn thiết bị đạt tiêu chuẩn chứng nhận phù hợp.
Chọn thiết bị có vật liệu tiếp xúc với môi chất cần có khả năng tương thích với khí được đo để hạn chế ăn mòn, rò rỉ hoặc ảnh hưởng đến tuổi thọ thiết bị.

Địa chỉ mua cảm biến áp suất khí gas chất lượng?

Tại Thietbicambienthp, chúng tôi cung cấp các dòng cảm biến đo áp suất khí gas với nhiều lựa chọn về dải đo, tín hiệu đầu ra, kiểu kết nối và cấu hình thiết bị. Chúng tôi hỗ trợ cung cấp CO, CQ, catalogue và thông tin kỹ thuật sản phẩm theo từng model, đồng thời hỗ trợ tư vấn trong quá trình lựa chọn, lắp đặt và sử dụng thiết bị.

Với kho hàng rộng hơn 12.000 m², sản phẩm được chủ động về số lượng, hỗ trợ đáp ứng nhanh nhu cầu của khách hàng cũng như tiến độ các dự án. Thiết Bị Cảm Biến THP hỗ trợ giao hàng trên toàn quốc, phù hợp với cả nhu cầu mua lẻ, thay thế thiết bị và cung cấp số lượng cho công trình.

Nếu bạn đang quan tâm đến sản phẩm cảm biến đo áp suất khí gas chính hãng, vui lòng liên hệ chúng tôi qua hotline 0928.613.555 để được để được tư vấn model, thông số kỹ thuật và báo giá theo nhu cầu thực tế.

Hy vọng với những thông tin trên, bạn đã hiểu rõ hơn về cảm biến áp suất khí gas, từ đặc điểm, nguyên lý hoạt động đến ứng dụng và các tiêu chí lựa chọn. Nếu có thắc mắc hãy liên hệ ngay Thiết Bị Cảm Biến THP để được giải đáp chi tiết.
