Trong các hệ thống sản xuất công nghiệp, việc giám sát mức nguyên liệu đóng vai trò quan trọng nhằm đảm bảo quá trình vận hành ổn định, hạn chế tình trạng tràn hoặc cạn bồn chứa. Trong đó, cảm biến đo mức điện dung là một trong những giải pháp được ứng dụng phổ biến nhờ khả năng làm việc với nhiều loại môi chất và điều kiện vận hành khác nhau.

Vậy thiết bị này có cấu tạo, nguyên lý hoạt động ra sao và được ứng dụng trong những lĩnh vực nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Nội dung bài viết

Cảm biến đo mức điện dung là gì?

Cảm biến đo mức điện dung là loại cảm biến hoạt động dựa trên sự thay đổi điện dung giữa đầu dò và điện cực đối chiếu khi mức vật liệu thay đổi, từ đó xác định mức đo thực tế và chuyển đổi thành tín hiệu điện để hiển thị hoặc truyền về hệ thống điều khiển. Thiết bị giúp đo lường và giám sát mực nước chất lỏng hoặc chất rắn trong bồn chứa, bể chứa và các hệ thống công nghiệp.

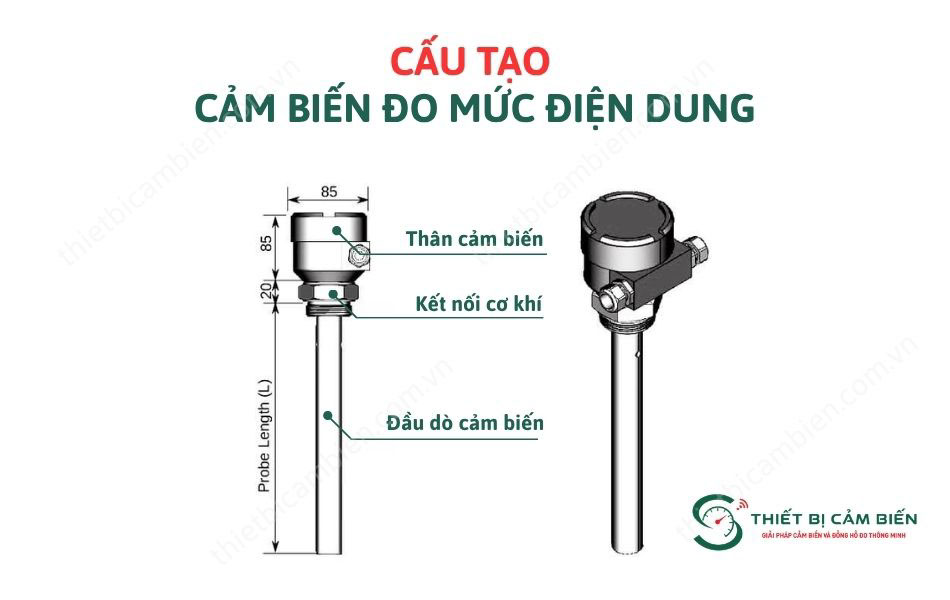

Cấu tạo cảm biến đo mức điện dung

Cảm biến đo mức điện dung có cấu tạo gồm các bộ phận chính sau:

Thân cảm biến: Bảo vệ các linh kiện điện tử bên trong, thường được làm từ nhôm, inox hoặc nhựa kỹ thuật.
Đầu dò cảm biến: Có dạng que hoặc dây cáp, tiếp nhận sự thay đổi điện dung khi mức chất lỏng hoặc vật liệu thay đổi.
Lớp cách điện và bảo vệ: Sử dụng các vật liệu như PTFE, PFA hoặc PVC giúp cách điện và tăng khả năng chống ăn mòn trong môi trường hóa chất.
Bộ phận kết nối cơ khí: Dùng để lắp cảm biến vào bồn chứa hoặc đường ống, phổ biến với kiểu kết nối ren và mặt bích.
Mạch xử lý tín hiệu và bộ transmitter: Phân tích sự thay đổi điện dung, tính toán mức đo và chuyển đổi thành tín hiệu đầu ra như 4–20mA, HART hoặc relay ON/OFF tùy loại cảm biến.
Đầu nối điện: Cấp nguồn và truyền tín hiệu đo về PLC, màn hình hiển thị hoặc hệ thống điều khiển trung tâm.

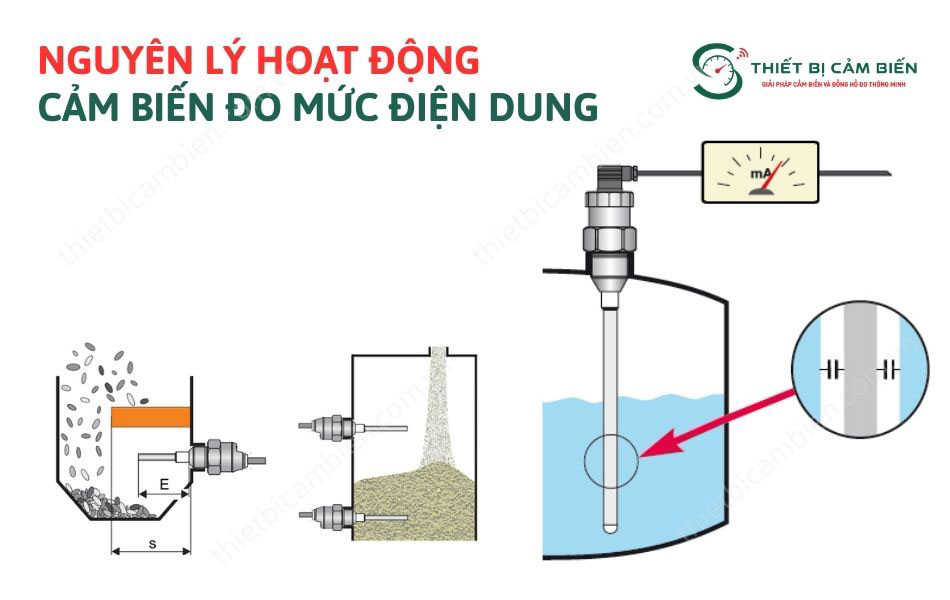

Nguyên lý hoạt động của cảm biến đo mức điện dung

Cảm biến đo mức điện dung hoạt động dựa trên sự thay đổi điện dung giữa đầu dò cảm biến và điện cực đối chiếu khi mức chất lỏng hoặc vật liệu trong bồn chứa thay đổi. Chi tiết như sau:

Hình thành điện dung: Đầu dò cảm biến và điện cực đối chiếu, thường là thành bồn chứa, tạo thành một hệ thống có điện dung. Chất lỏng hoặc vật liệu trong bồn đóng vai trò ảnh hưởng đến đặc tính điện môi của hệ thống.
Mức vật liệu thay đổi: Khi mức chất lỏng dâng lên hoặc hạ xuống, phần đầu dò được môi chất bao phủ thay đổi, làm điện dung của hệ thống biến đổi theo.
Tiếp nhận và xử lý tín hiệu: Mạch điện tử bên trong cảm biến ghi nhận sự thay đổi điện dung, sau đó phân tích và chuyển đổi thành giá trị mức tương ứng.
Xuất tín hiệu đo: Với cảm biến đo mức liên tục, kết quả được chuyển đổi thành tín hiệu như 4–20mA hoặc tín hiệu truyền thông khác để gửi về PLC, màn hình hiển thị hoặc hệ thống điều khiển. Với cảm biến báo mức dạng điểm, đầu ra sẽ chuyển trạng thái khi vật liệu đạt đến ngưỡng cài đặt.
Giám sát và điều khiển: Hệ thống sử dụng tín hiệu từ cảm biến để theo dõi mức vật liệu, phát cảnh báo hoặc điều khiển bơm nạp, bơm xả tùy theo yêu cầu vận hành.

Ưu, nhược điểm của cảm biến đo mức điện dung

Cảm biến đo mức điện dung được ứng dụng rộng rãi trong công nghiệp nhờ khả năng đo mức linh hoạt, thiết kế đơn giản và dễ tích hợp vào hệ thống tự động hóa. Tuy nhiên, thiết bị cũng có một số hạn chế cần lưu ý khi sử dụng.

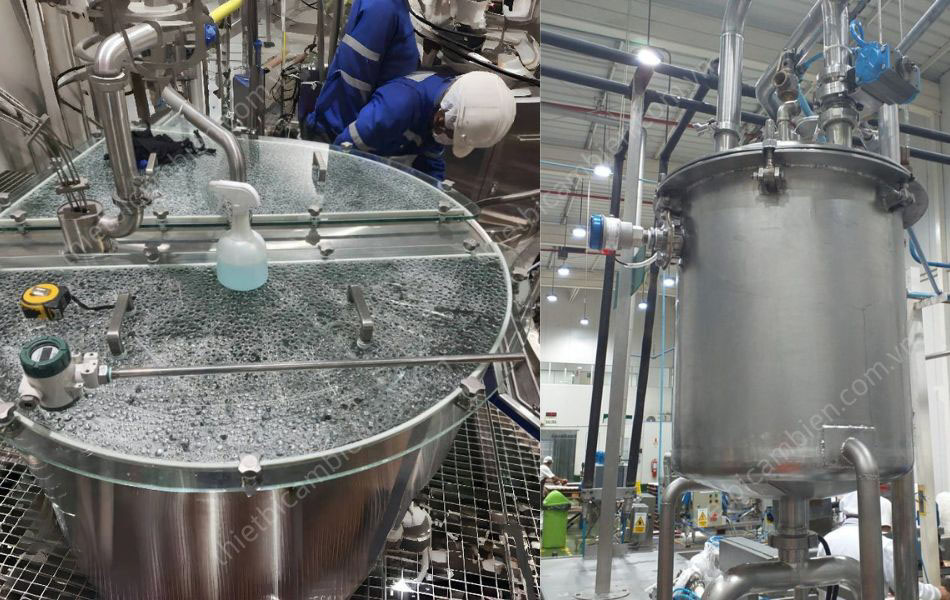

Ưu điểm

Cảm biến có cấu tạo tương đối đơn giản, có thể lắp trên bồn chứa hoặc silo bằng kết nối ren, mặt bích tùy theo model.
Thiết bị có thể đo ổn định khi được hiệu chuẩn phù hợp với hằng số điện môi và đặc tính của môi chất.
Có thể sử dụng để đo mức nước, dầu, hóa chất, dung dịch công nghiệp, bột và hạt rời tùy theo thiết kế cảm biến.
Giúp hạn chế hao mòn cơ học, giảm nhu cầu bảo trì và nâng cao độ bền trong quá trình sử dụng.
Cảm biến điện dung có mức giá cạnh tranh, phù hợp với các hệ thống cần giám sát mức hoặc báo mức tự động.
Một số model được trang bị đầu dò và lớp bảo vệ chuyên dụng, phù hợp với môi trường hóa chất ăn mòn, nhiệt độ hoặc áp suất cao trong giới hạn kỹ thuật của nhà sản xuất.
Cảm biến có thể cung cấp tín hiệu 4–20mA, relay hoặc tín hiệu khác để kết nối với PLC, bộ điều khiển và hệ thống cảnh báo.

Nhược điểm

Các chất lỏng có hằng số điện môi khác nhau sẽ tạo ra tín hiệu khác nhau vì vậy cần hiệu chuẩn cảm biến đo mức điện dung theo môi chất thực tế.
Đối với chất lỏng có độ nhớt cao, dễ đóng cặn hoặc bám dính lên đầu dò có thể làm thay đổi điện dung và gây sai lệch kết quả đo.
Khi thành phần, nồng độ hoặc nhiệt độ của vật liệu thay đổi, đặc tính điện môi có thể biến đổi và ảnh hưởng đến tín hiệu đo.
Với loại cảm biến dạng que hoặc dây, chiều dài đầu dò và kết cấu lắp đặt quyết định phạm vi đo.

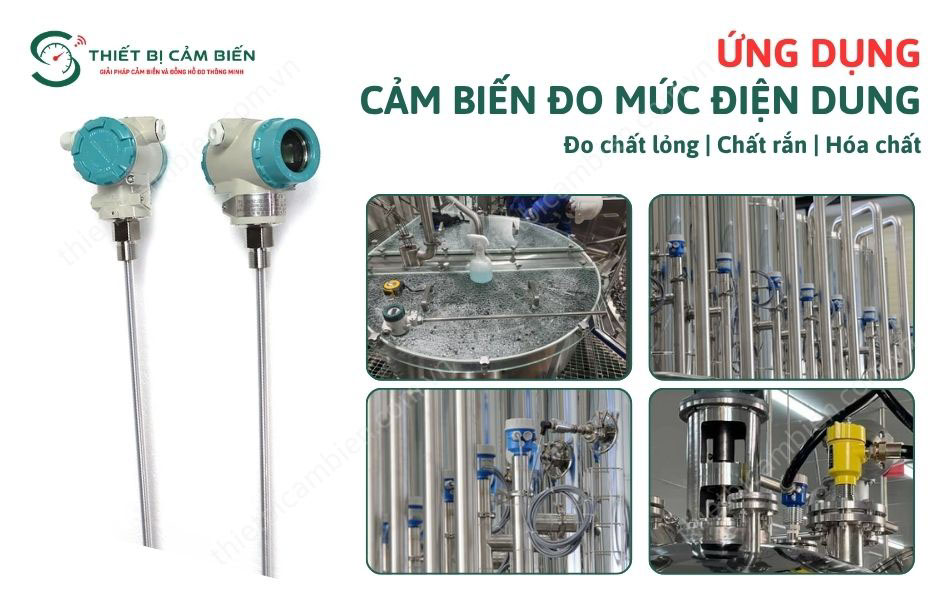

Ứng dụng của cảm biến đo mức điện dung

Cảm biến đo mức điện dung được ứng dụng trong nhiều hệ thống đo lường và tự động hóa công nghiệp, phổ biến như:

Hệ thống bồn chứa chất lỏng, thùng chứa dầu, dung dịch, nguyên liệu dạng lỏng trong công nghiệp
Bồn chứa hóa chất, axit, kiềm, chất dung môi
Hệ thống cấp thoát nước, bể chứa, bể cấp nước
Hệ thống xử lý nước thải, bể chứa, thu gom nước thải, bồn hóa chất
Hệ thống silo chứa nguyên liệu dạng bột, hạt nựa, phễu, xi măng, chất rắn
Nhà máy sản xuất thực phẩm, đồ uống, cấp liệu tự động, sản xuất nhựa
Hệ thống lò hơi, nồi hơi, ngành năng lượng
Hệ thống tự động hóa

Thiết Bị Cảm Biến THP – Tổng kho cảm biến đo mức điện dung uy tín

Hiện nay, cảm biến đo mức điện dung được ứng dụng rộng rãi trong các hệ thống bồn chứa chất lỏng, silo chứa nguyên liệu, ngành hóa chất, thực phẩm và sản xuất công nghiệp. Tuy nhiên, để lựa chọn được thiết bị phù hợp với đặc tính môi chất, điều kiện vận hành và yêu cầu đo lường, khách hàng cần tìm đến đơn vị cung cấp có kinh nghiệm và chuyên môn kỹ thuật. Thiết Bị Cảm Biến THP chuyên cung cấp các dòng cảm biến đo mức công nghiệp, đáp ứng đa dạng nhu cầu sử dụng với nhiều model và thông số kỹ thuật khác nhau. Khi lựa chọn sản phẩm tại Thiết Bị Cảm Biến THP, khách hàng sẽ nhận được những lợi ích như:

Chất lượng đảm bảo: Sản phẩm có nguồn gốc rõ ràng, thông tin kỹ thuật và tài liệu liên quan đầy đủ theo từng model.
Đa dạng sản phẩm: Cung cấp nhiều dòng cảm biến đo mức, phù hợp với các ứng dụng đo mức chất lỏng, hóa chất và vật liệu dạng rời.
Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật hỗ trợ lựa chọn cảm biến dựa trên đặc tính môi chất, dải đo, vật liệu đầu dò và điều kiện lắp đặt thực tế.
Giá cả cạnh tranh: Cung cấp giải pháp phù hợp với nhu cầu sử dụng và ngân sách đầu tư của khách hàng.
Hỗ trợ kỹ thuật và bảo hành: Hướng dẫn lựa chọn, lắp đặt và vận hành thiết bị theo yêu cầu kỹ thuật của từng sản phẩm.

Hãy liên hệ Thiết Bị Cảm Biến THP để được tư vấn lựa chọn cảm biến đo mức điện dung phù hợp và nhận báo giá chi tiết. Đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ khách hàng tìm ra giải pháp đo lường hiệu quả cho hệ thống của mình.
