Cảm biến nhiệt độ có thể hoạt động không chính xác nếu lắp đặt sai vị trí, đấu nối nhầm dây hoặc cài đặt không đúng thông số kỹ thuật. Vì vậy, nắm rõ cách cài đặt cảm biến nhiệt độ sẽ giúp hạn chế sai số, đảm bảo tín hiệu truyền ổn định và nâng cao hiệu quả vận hành hệ thống. Vậy cần thực hiện những bước nào để cài đặt cảm biến nhiệt độ đúng cách? Hãy cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết trong bài viết dưới đây.

Nội dung bài viết

Chuẩn bị trước khi cài đặt cảm biến nhiệt độ

Trước khi tiến hành cài đặt, cần kiểm tra thiết bị và điều kiện lắp đặt để đảm bảo cảm biến đo nhiệt độ phù hợp với hệ thống sử dụng.

Lựa chọn đúng loại cảm biến: Xác định loại PT100, can nhiệt K, thermistor hoặc cảm biến nhiệt độ kỹ thuật số dựa trên dải đo, độ chính xác và môi trường làm việc.
Kiểm tra thông số kỹ thuật: Đối chiếu dải nhiệt độ, tín hiệu đầu ra, nguồn cấp, kiểu kết nối và sơ đồ đấu dây của cảm biến với thiết bị nhận tín hiệu.
Chuẩn bị dụng cụ: Tùy ứng dụng, có thể cần tua vít, đồng hồ vạn năng, dây dẫn, đầu nối và dụng cụ cố định cảm biến.
Kiểm tra tình trạng thiết bị: Đảm bảo đầu dò không bị nứt, ăn mòn, dây dẫn không đứt gãy và các đầu nối không bị lỏng.
Đảm bảo an toàn: Ngắt nguồn điện trước khi đấu nối, sử dụng đồ bảo hộ phù hợp và tuân thủ quy trình an toàn của hệ thống.

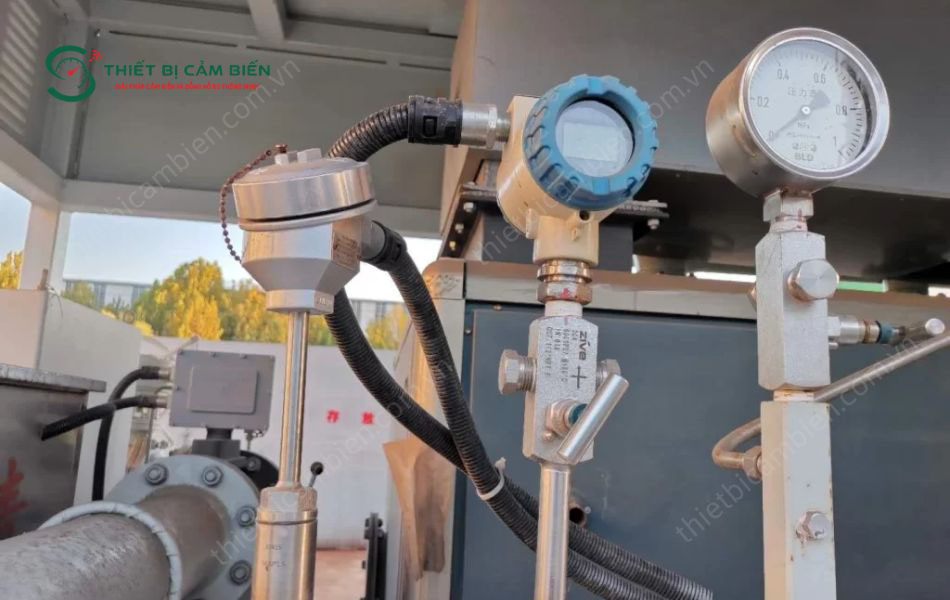

Hướng dẫn cách cài đặt cảm biến nhiệt độ chi tiết

Dưới đây là 5 bước hướng dẫn cách cài đặt cảm biến nhiệt độ đúng kỹ thuật, cụ thể như sau:

Bước 1: Xác định vị trí lắp đặt

Lựa chọn vị trí đo đại diện cho nhiệt độ thực tế của môi trường cần giám sát. Với cảm biến đo nhiệt độ không khí, nên tránh ánh nắng trực tiếp, nguồn nhiệt cục bộ và những vị trí có sự chênh lệch nhiệt độ lớn. Với cảm biến đo trong đường ống hoặc bồn chứa, cần đảm bảo đầu dò tiếp xúc nhiệt tốt với môi chất và được cố định chắc chắn.

Ngoài ra, vị trí lắp đặt cần thuận tiện cho việc kiểm tra, bảo trì và thay thế cảm biến khi cần thiết.

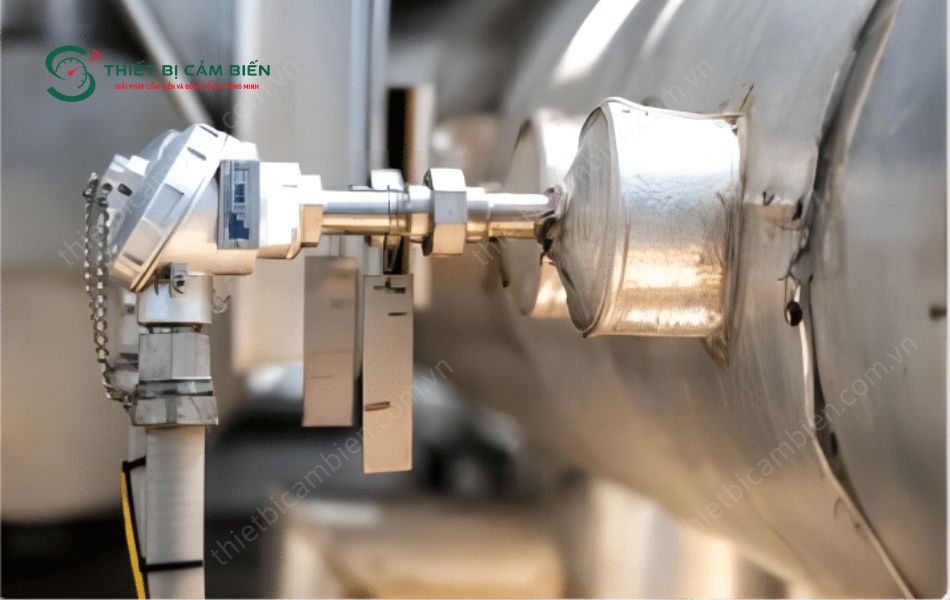

Bước 2: Lắp đặt và cố định đầu dò cảm biến

Tiến hành lắp cảm biến theo kiểu kết nối của thiết bị, chẳng hạn dạng ren, mặt bích, đầu dò nhúng hoặc giá đỡ.

Đối với cảm biến lắp trên đường ống, cần lựa chọn chiều dài đầu dò và vị trí lắp phù hợp để đảm bảo khả năng tiếp xúc nhiệt. Với môi trường nhiệt độ cao, rung động hoặc có tính ăn mòn, cần sử dụng vật liệu và ống bảo vệ tương thích.

Sau khi lắp đặt, kiểm tra độ chắc chắn của cảm biến, các mối nối và dây dẫn để tránh rung lắc, hư hỏng hoặc ảnh hưởng đến kết quả đo.

Bước 3: Đấu nối dây cảm biến nhiệt độ

Đấu dây theo đúng sơ đồ của nhà sản xuất và loại tín hiệu đầu vào của bộ hiển thị hoặc bộ điều khiển.

Cảm biến nhiệt độ PT100: Xác định đúng kiểu đấu 2 dây, 3 dây hoặc 4 dây. Cấu hình đấu nối phải tương thích với đầu vào của thiết bị nhận tín hiệu.
Can nhiệt K: Đấu đúng cực tính và sử dụng dây nối bù hoặc dây kéo dài phù hợp với loại cặp nhiệt điện.
Cảm biến nhiệt độ 4-20mA: Kiểm tra nguồn cấp, cực tính và kiểu đấu dây theo thiết kế của cảm biến.
Cảm biến nhiệt độ RS485 Modbus: Đấu nguồn và đường truyền A/B theo hướng dẫn của nhà sản xuất; kiểm tra địa chỉ thiết bị và các thông số truyền thông.

Bước 4: Cài đặt thông số trên bộ điều khiển

Sau khi đấu nối hoàn tất, cấp nguồn theo đúng thông số kỹ thuật và truy cập menu cài đặt trên bộ hiển thị nhiệt độ, bộ điều khiển hoặc PLC.

Các thông số cần thiết lập gồm:

Loại cảm biến đầu vào: Chọn PT100, K hoặc loại cảm biến tương ứng.
Đơn vị nhiệt độ: Chọn °C hoặc °F.
Dải đo: Cài đặt giới hạn nhiệt độ phù hợp với cảm biến và yêu cầu của hệ thống.
Tín hiệu đầu vào: Chọn đúng loại điện trở, điện áp hoặc dòng điện theo thiết bị đang sử dụng.
Ngưỡng cảnh báo: Nếu hệ thống có chức năng cảnh báo, thiết lập giới hạn nhiệt độ cao hoặc thấp theo yêu cầu vận hành.
Thông số truyền thông: Với cảm biến hoặc bộ điều khiển RS485 Modbus, cần cấu hình địa chỉ, tốc độ baud và các thông số giao tiếp tương thích giữa các thiết bị.

Đối với bộ điều khiển nhiệt độ PID, chỉ nên thiết lập các thông số điều khiển sau khi đã xác nhận cảm biến đo đúng và tín hiệu đầu vào hoạt động ổn định. Các giá trị PID cần phù hợp với đặc tính của hệ thống gia nhiệt hoặc làm mát.

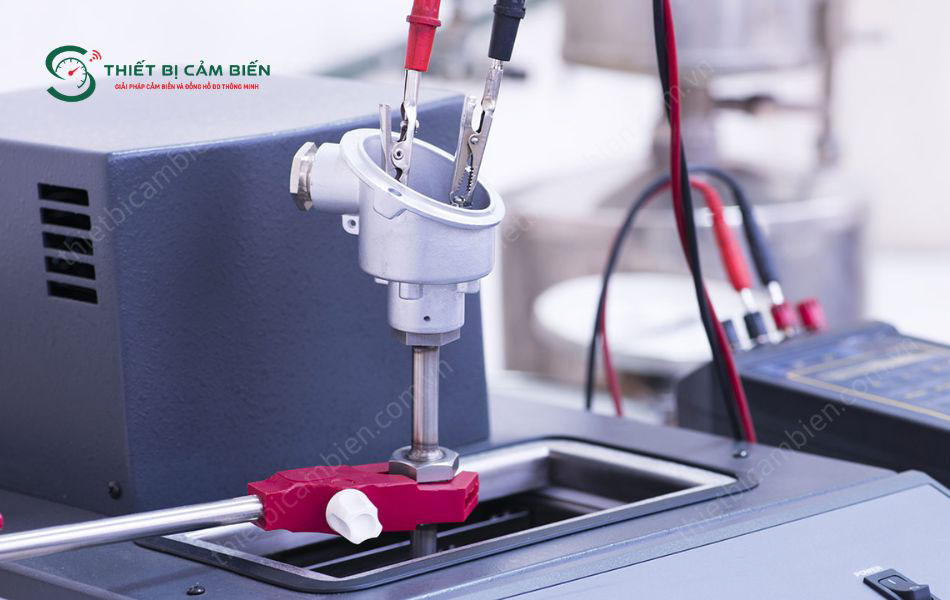

Bước 5: Kiểm tra hoạt động sau khi cài đặt

Sau khi hoàn thành cấu hình, kiểm tra giá trị nhiệt độ hiển thị và so sánh với nhiệt kế tham chiếu phù hợp để đánh giá độ sai lệch.

Nếu cảm biến truyền tín hiệu về PLC hoặc hệ thống giám sát, cần kiểm tra thêm khả năng nhận dữ liệu, đơn vị đo và cách quy đổi giá trị. Với hệ thống điều khiển nhiệt độ, nên kiểm tra phản hồi của thiết bị gia nhiệt, làm mát và các chức năng cảnh báo trước khi đưa vào vận hành chính thức.

>>> Tìm hiểu thêm:

Tìm hiểu cảm biến nhiệt độ RTD: Cấu tạo, Phân loại
Đầu dò nhiệt độ là gì? Top 3+ model bán chạy hiện nay

Những lưu ý khi cài đặt cảm biến nhiệt độ

Để cảm biến nhiệt độ hoạt động ổn định và hạn chế sai số, người dùng nên chú ý các yếu tố sau:

Lựa chọn cảm biến nhiệt độ phù hợp với dải đo, môi trường sử dụng và yêu cầu độ chính xác của hệ thống.
Kiểm tra chất lượng cảm biến, model, tín hiệu đầu ra, dây dẫn và các đầu nối để đảm bảo thiết bị không bị hư hỏng.
Đảm bảo vị trí lắp đặt phù hợp, đầu dò tiếp xúc nhiệt tốt với môi trường cần đo và thuận tiện cho việc kiểm tra, bảo trì.
Đấu nối dây tín hiệu đúng sơ đồ kỹ thuật. Đối với PT100, can nhiệt K hoặc cảm biến 4-20mA, cần kiểm tra đúng kiểu đấu dây và cực tính.
Cài đặt đúng loại cảm biến, dải nhiệt độ và đơn vị hiển thị trên bộ điều khiển. Nếu sử dụng RS485 Modbus, cần cấu hình đúng thông số truyền thông.
Hạn chế nhiễu điện, tránh để dây tín hiệu gần dây nguồn công suất lớn và đảm bảo các đầu nối chắc chắn.
Sau khi cài đặt, kiểm tra giá trị nhiệt độ hiển thị và đối chiếu với thiết bị đo tham chiếu để đảm bảo cảm biến hoạt động ổn định.

Trên đây là hướng dẫn chi tiết về cách cài đặt cảm biến nhiệt độ đúng kỹ thuật do Thietbicambien.com.vn chia sẻ. Hy vọng bài viết đã cung cấp những thông tin hữu ích, giúp quý khách lựa chọn, lắp đặt và cài đặt cảm biến nhiệt độ phù hợp với hệ thống, đảm bảo thiết bị hoạt động ổn định và đo lường chính xác.

Nếu cần tư vấn thêm hoặc gặp khó khăn trong quá trình cài đặt, quý khách vui lòng liên hệ Thiết Bị Cảm Biến THP qua Hotline 0928.613.555 để được đội ngũ kỹ thuật hỗ trợ và giải đáp nhanh chóng.
