Đầu dò nhiệt độ là bộ phận quan trọng được dùng trong các hệ thống đo lường và điều khiển, giúp xác định nhiệt độ của chất lỏng, chất khí, bề mặt hoặc vật liệu trong quá trình sản xuất. Để hiểu rõ hơn về thiết bị này, hãy cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết trong bài viết dưới đây nhé!

Nội dung bài viết

Giới thiệu về đầu dò nhiệt độ

Đầu dò nhiệt độ là một dạng cảm biến nhiệt độ dùng để đo lường và chuyển đổi giá trị nhiệt độ của môi chất sang tín hiệu điện rồi hiển thị đến hệ thống điều khiển. Đầu dò được tiếp xúc trực tiếp với môi chất cần đo, có thể được lắp trong đường ống, bồn chứa, máy móc, lò gia nhiệt hoặc đặt trên bề mặt cần theo dõi nhiệt độ.

Thiết bị có thiết kế dạng que đo, bên trong chứa phần tử cảm biến và bên ngoài là lớp vỏ hoặc ống bảo vệ. Phần tử cảm biến có nhiệm vụ phản ứng với sự thay đổi nhiệt độ, trong khi lớp vỏ giúp bảo vệ thiết bị khỏi va đập, độ ẩm, bụi bẩn, hóa chất và các tác động từ môi trường. Ngoài ra, đầu dò có thể được trang bị dây dẫn, đầu kết nối, ren lắp đặt hoặc hộp đấu dây để thuận tiện khi tích hợp vào hệ thống.

Hiện nay, đầu dò cảm biến nhiệt độ được chia thành nhiều nhóm chính như RTD, Thermocouple, Thermister, mỗi loại có nguyên lý hoạt động và đặc tính riêng được sử dụng cho từng yêu cầu kỹ thuật của hệ thống và ứng dụng khác nhau.

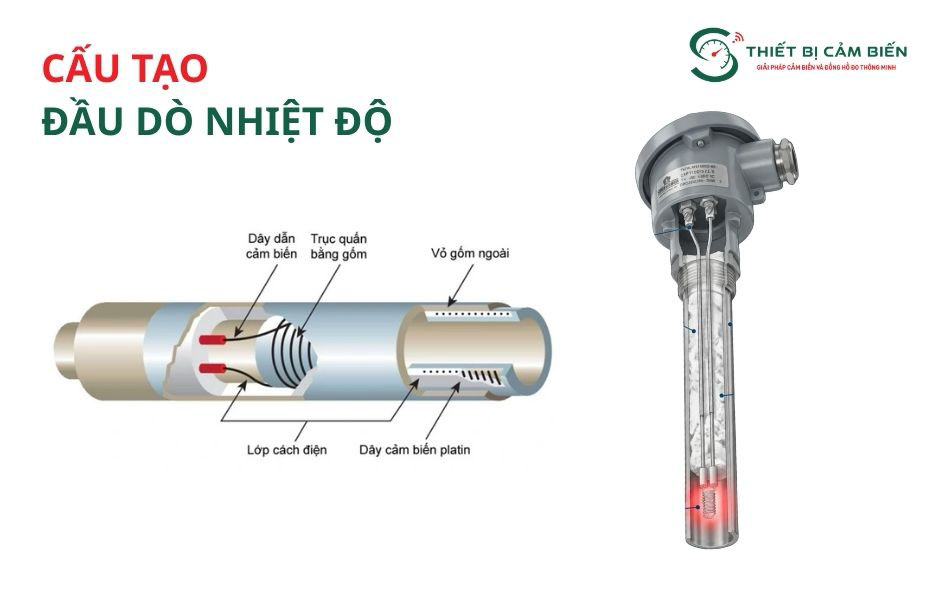

Thành phần cấu tạo đầu dò nhiệt độ

Thực tế, đầu dò cảm biến nhiệt độ có nhiều loại khác nhau nhưng nhìn chung chúng đều được cấu tạo từ các bộ phận dưới đây:

Phần tử cảm biến: Đây là bộ phận chính tiếp xúc trực tiếp với môi chất để đo sự thay đổi của nhiệt độ. Tùy vào nguyên lý có thể là điện trở platinum trong PT100, điện trở bán dẫn trong thermister hoặc 2 dây kim loại trong Thermocouple.
Ống bảo vệ: Được bọc bên ngoài phần tử cảm biến để bảo vệ, tránh va đập, bụi bẩn từ môi trường, thường được chế tạo từ vật liệu có độ chắc chắn, chống ăn mòn tốt.
Vật liệu cách điện: Được nén bên trong lớp vỏ bảo vệ để cách điện giữa các dây dẫn và ống. Ngoài ra còn giúp cố định phần tử cảm biến bên trong không bị rung động.
Bộ phận lắp đặt: Có thể là ren, mặt bích hoặc kẹp tùy vào thiết kế, vị trí và yêu cầu lắp đặt.
Dây dẫn: Hỗ trợ kết nối đầu dò với hệ thống điện, dây tín hiệu hoặc thiết bị điều khiển.

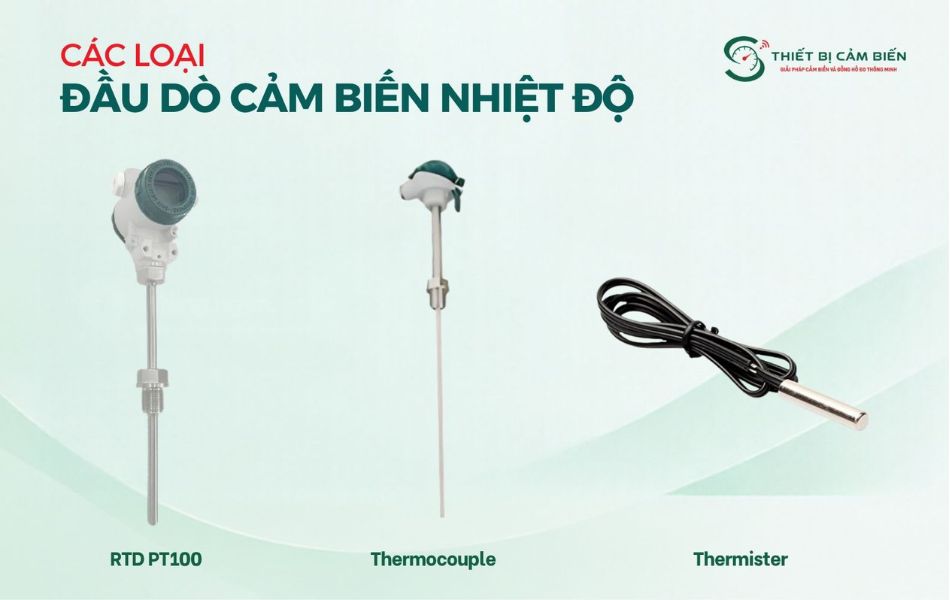

Các phân loại đầu dò cảm biến nhiệt độ hiện nay

Đầu dò cảm biến nhiệt độ được chia thành nhiều loại dựa vào nguyên lý hoạt động, chi tiết từng loại như sau:

Đầu dò nhiệt độ PT100 RTD

Đầu dò nhiệt độ PT100 RTD là loại cảm biến nhiệt độ điện trở sử dụng phần tử platinum có điện trở danh định 100 Ω tại 0°C. Khi nhiệt độ thay đổi, điện trở của platinum thay đổi theo đặc tuyến chuẩn, từ đó thiết bị đo xác định giá trị nhiệt độ tương ứng.

PT100 được sử dụng rộng rãi trong các hệ thống cần đo nhiệt độ ổn định và có độ chính xác tốt, chẳng hạn đường ống, bồn chứa, máy móc công nghiệp, hệ thống HVAC và dây chuyền sản xuất.

Đầu dò nhiệt độ NTC, PTC Thermistor

Đầu dò nhiệt độ NTC, PTC Thermistor là loại cảm biến nhiệt độ sử dụng vật liệu bán dẫn nhạy với nhiệt độ. Điện trở của cảm biến thay đổi khi nhiệt độ môi trường thay đổi.

Chúng được chia thành hai loại chính là NTC và PTC. Loại cảm biến nhiệt độ này sử dụng điện trở nhiệt âm, khi nhiệt độ tăng, điện trở của cảm biến NTC giảm, ngược lại khi nhiệt độ giảm, điện trở sẽ tăng.

Đầu dò nhiệt độ Thermocouple

Cặp nhiệt điện Thermocouple sử dụng 2 dây kim loại hoặc hợp kim khác nhau để đo nhiệt độ. Dòng này có khả năng đo nhiệt độ ở dải nhiệt cao lên đến 1800°C với đa dạng mẫu mã khác nhau, phổ biến gồm:

Đầu dò nhiệt độ loại K: Sử dụng cặp hợp kim chromel và alumel. Đầu dò nhiệt độ K là một trong những loại thermocouple được sử dụng rộng rãi nhờ phạm vi ứng dụng rộng và khả năng đáp ứng nhiều điều kiện đo nhiệt độ công nghiệp.
Đầu dò nhiệt độ loại J: Loại này sử dụng sắt ở cục dương và hợp kim đồng – niken ở cực âm, được sử dụng trong một số hệ thống gia nhiệt, quy trình công nghiệp có dải nhiệt độ phù hợp.
Đầu dò nhiệt độ loại S: Sử dụng hợp kim platinum – rhodium ở cực dương và platinum ở cực âm. Đây là loại cặp nhiệt điện quý kim, thường được dùng trong các ứng dụng nhiệt độ cao cần độ ổn định tốt.
Đầu dò nhiệt độ loại E: Sử dụng cặp hợp kim chromel – constantan, có độ nhạy nhiệt điện tương đối cao trong các điều kiện làm việc phù hợp.
Đầu dò nhiệt độ loại N: Sử dụng cặp hợp kim Nicrosil – Nisil. Loại này có độ ổn định tốt trong một số điều kiện nhiệt độ cao so với một số thermocouple khác.

>>> Tham khảo thêm:

Tìm hiểu về can nhiệt J: Cấu tạo, Nguyên lý hoạt động
Cách cài đặt cảm biến nhiệt độ chi tiết, đúng kỹ thuật

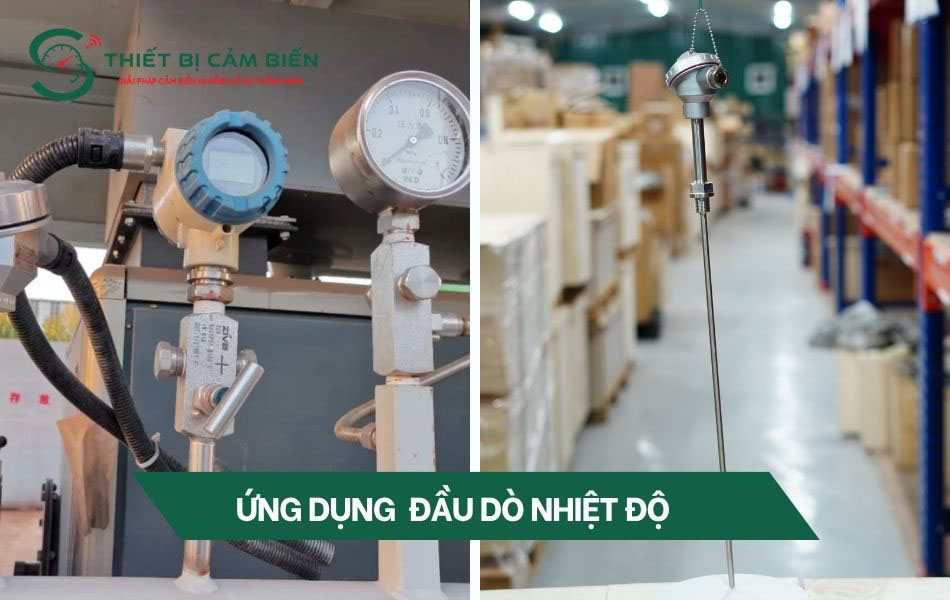

Ứng dụng đầu dò cảm biến trong các hệ thống công nghiệp

Đầu dò cảm biến nhiệt độ được ứng dụng trong nhiều lĩnh vực cần giám sát nhiệt độ và kiểm soát quy trình sản xuất.

Theo dõi nhiệt độ trong lò nung, lò sấy, lò nhiệt luyện, thiết bị gia nhiệt.
Trong máy ép nhựa, máy đùn nhựa và thiết bị gia nhiệt khuôn.
Lắp đặt trong đường ống gió, đường ống lạnh, bộ trao đổi nhiệt.
Trong các dây chuyền chế biến, gia nhiệt, làm lạnh và bảo quản.
giám sát nhiệt độ của bồn chứa, đường ống, thiết bị trao đổi nhiệt.
Kết nối với bộ hiển thị, bộ điều khiển nhiệt độ hoặc PLC.

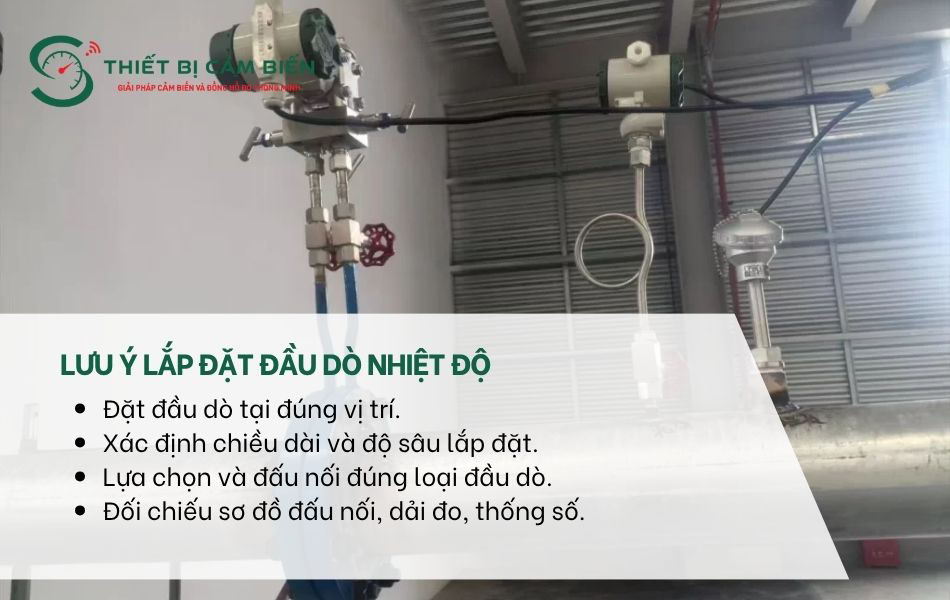

Một số lưu ý khi lắp đặt đầu dò cảm biến nhiệt độ

Việc lắp đặt, sử dụng đúng ký thuật giúp đảm bảo chính xác kết quả đo và độ bền sử dụng. Dưới đây là một số lưu ý trong quá trình lắp đặt:

Đặt đầu dò tại đúng vị trí cần giám sát nhiệt độ, tránh những điểm không phản ánh đúng điều kiện vận hành hoặc chịu ảnh hưởng từ nguồn nhiệt bên ngoài.
Xác định chiều dài và độ sâu lắp đặt để đảm bảo đầu dò tiếp xúc đủ tốt với môi trường cần đo.
Kiểm tra vật liệu ống bảo vệ phù hợp với nhiệt độ, độ ẩm, áp suất và môi chất cần đo.
Lựa chọn và đấu nối đúng loại cảm biến như RTD, Thermocouple hay Thermister với yêu cầu, dải đo của hệ thống.
Đối chiếu sơ đồ đấu nối, dải đo, thống số thiết bị và tình trạng đầu dò trước khi đưa vào vận hành để đảm bảo an toàn.
