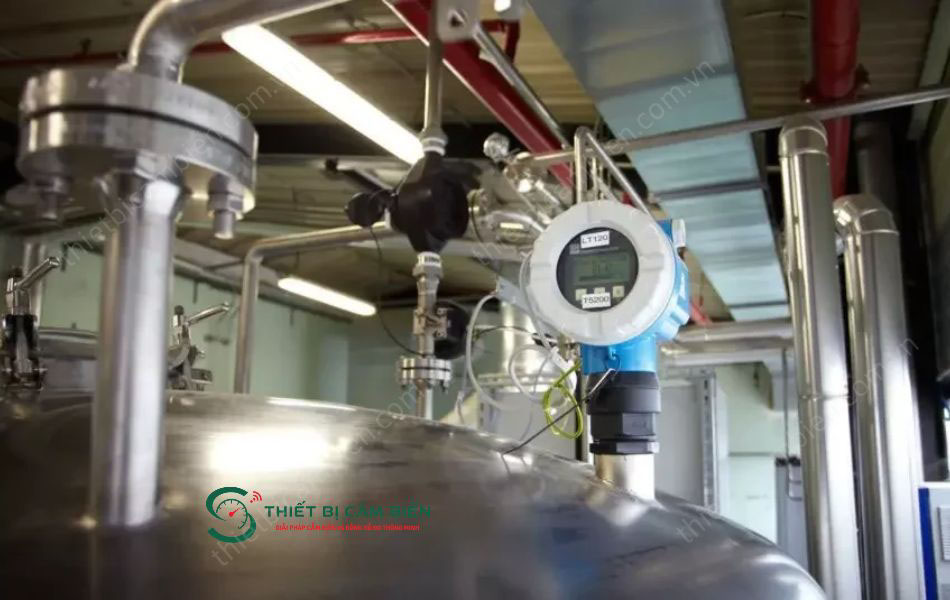

Hướng dẫn lắp đặt cảm biến đo mức siêu âm đúng kỹ thuật

Cảm biến đo mức siêu âm được sử dụng phổ biến trong các hệ thống giám sát mức nước, hóa chất và chất lỏng công nghiệp nhờ khả năng đo không tiếp xúc với môi chất. Tuy nhiên, lắp đặt cảm biến không đúng kỹ thuật có thể khiến kết quả đo bị sai lệch do bọt khí, vật cản hoặc bề mặt chất lỏng dao động.

Vậy cần lắp đặt cảm biến đo mức siêu âm như thế nào để đảm bảo độ chính xác và ổn định? Hãy cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết trong bài viết dưới đây.

Chuẩn bị lắp đặt cảm biến đo mức siêu âm

Trước khi lắp đặt cảm biến mức siêu âm, cần kiểm tra thông số kỹ thuật, đặc điểm bồn chứa và điều kiện môi trường để xác định vị trí lắp phù hợp. Đồng thời, chuẩn bị đầy đủ dụng cụ và phụ kiện giúp quá trình thi công an toàn, hạn chế sai số và đảm bảo thiết bị hoạt động ổn định.

Kiểm tra thông số kỹ thuật

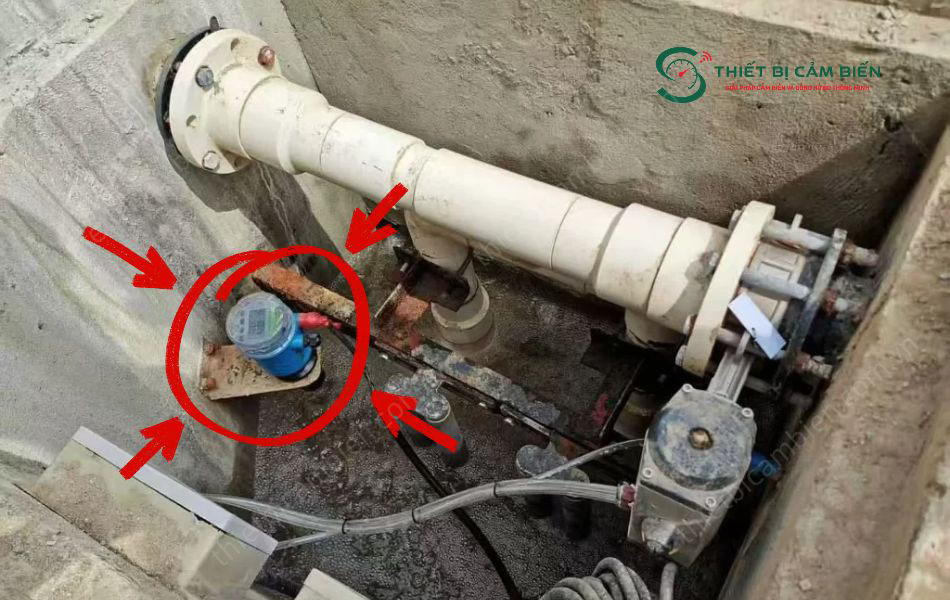

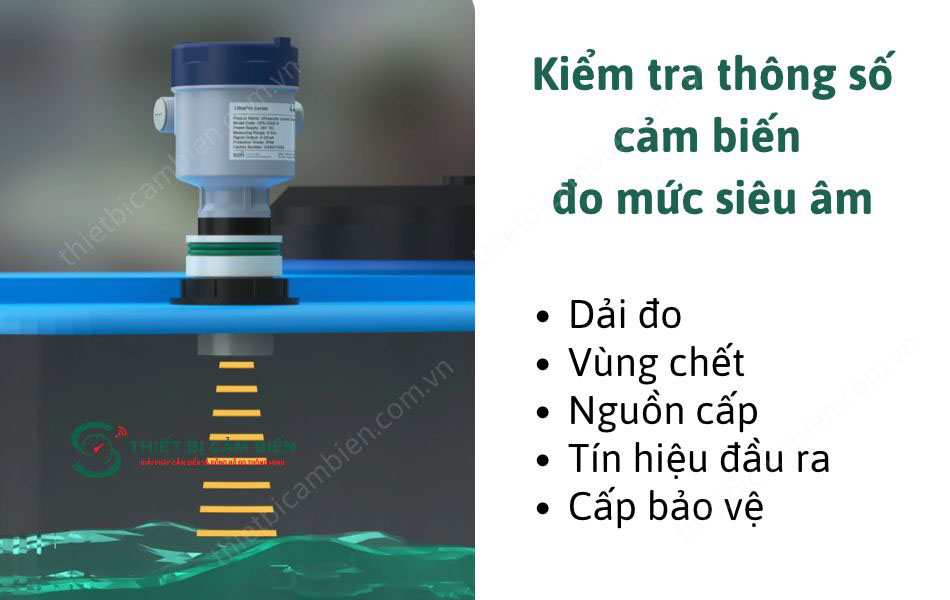

Mỗi dòng cảm biến siêu âm đo mức có giới hạn đo và yêu cầu kết nối riêng. Vì vậy, khi lắp đặt cảm biến cần đối chiếu các thông số sau với điều kiện thực tế:

• Dải đo: Xác định khoảng cách đo cho phép, đảm bảo phù hợp với chiều cao bồn và mức chất lỏng cần giám sát.
• Vùng chết: Khoảng cách gần đầu dò không thể đo chính xác, cần tránh để mực chất lỏng cao nhất đi vào khu vực này.
• Nguồn cấp: Kiểm tra điện áp theo yêu cầu của nhà sản xuất.
• Tín hiệu đầu ra: Xác định loại tín hiệu 4–20mA, 0–10V hoặc RS485 để đấu nối đúng với PLC hay bộ hiển thị.
• Cấp bảo vệ: Lựa chọn phù hợp với môi trường có độ ẩm cao, bụi hoặc lắp đặt ngoài trời.

Ngoài ra, cần đánh giá các yếu tố như bọt, hơi nước và dòng chảy mạnh vì chúng có thể ảnh hưởng đến khả năng phản xạ sóng siêu âm, gây sai lệch kết quả đo.

Chuẩn bị dụng cụ và phụ kiện lắp đặt

Để lắp đặt cảm biến đo mức siêu âm đúng kỹ thuật, cần chuẩn bị giá đỡ, phụ kiện ren hoặc mặt bích, dây tín hiệu, bộ nguồn, dụng cụ cơ khí và đồng hồ đo điện.

Các phụ kiện phải tương thích với kết cấu bồn chứa và kiểu kết nối của cảm biến, đảm bảo thiết bị được cố định chắc chắn, không cản trở vùng phát sóng. Trước khi đấu nối, cần ngắt nguồn điện, xác nhận an toàn và kiểm tra sơ đồ kết nối theo hướng dẫn của nhà sản xuất.

Hướng dẫn lắp đặt cảm biến đo mức siêu âm chính xác

Cách lắp đặt cảm biến đo mức siêu âm cần thực hiện theo trình tự từ lựa chọn vị trí, xác định khoảng cách đo, cố định thiết bị đến đấu nối và cài đặt thông số. Tuân thủ đúng các bước dưới đây sẽ giúp cảm biến thu nhận tín hiệu ổn định, hạn chế sai số trong quá trình vận hành.

Bước 1: Xác định vị trí lắp đặt cảm biến

Trước tiên, cần lựa chọn vị trí trên đỉnh bồn hoặc bể chứa, nơi bề mặt chất lỏng tương đối ổn định. Tránh lắp gần miệng cấp nước, cánh khuấy hoặc các vật cản có thể gây nhiễu sóng siêu âm.

Đầu dò cần hướng thẳng xuống, gần vuông góc với bề mặt chất lỏng. Đồng thời, kiểm tra góc phát sóng và khoảng cách đến thành bồn theo hướng dẫn của nhà sản xuất để đảm bảo tín hiệu phản xạ được thu nhận chính xác.

Bước 2: Kiểm tra khoảng cách đo và vùng chết

Sau khi xác định vị trí, cần kiểm tra khoảng cách từ đầu dò đến mực chất lỏng cao nhất và thấp nhất để đảm bảo nằm trong dải đo cho phép.

Trong đó, vùng chết là khoảng cách gần đầu dò mà cảm biến không thể đo đáng tin cậy. Vì vậy, mực chất lỏng cao nhất phải nằm ngoài vùng chết, còn mực thấp nhất không được vượt quá giới hạn đo tối đa. Đây là yếu tố quan trọng trong cách lắp đặt cảm biến đo mức siêu âm, giúp tránh tình trạng mất tín hiệu hoặc hiển thị sai khi mực nước thay đổi.

Bước 3: Cố định cảm biến siêu âm đo mức trên bồn chứa

Khi vị trí và khoảng cách đo đã phù hợp, tiến hành cố định cảm biến đo mức siêu âm bằng kết nối ren, mặt bích hoặc giá đỡ theo thiết kế.

Cần đảm bảo đầu dò không nghiêng lệch, thân cảm biến được giữ chắc chắn và các vị trí kết nối có độ kín phù hợp. Nếu sử dụng cổ bồn hoặc ống nối, phải kiểm tra kích thước theo tài liệu kỹ thuật để tránh sóng phản xạ từ thành ống gây sai số.

Bước 4: Đấu nối nguồn điện và tín hiệu

Sau khi hoàn tất lắp đặt cơ khí, tiến hành đấu nối cảm biến mức siêu âm với nguồn điện, PLC hoặc bộ hiển thị theo sơ đồ của nhà sản xuất.

• Với cảm biến đo mức siêu âm tín hiệu 4–20mA, cần xác định kiểu đấu nối 2 dây, 3 dây hoặc 4 dây, kiểm tra nguồn cấp và cực tính.
• Với cảm biến đo mức siêu âm tín hiệu RS485, phải đấu đúng chân truyền thông và cấu hình thông số giao tiếp phù hợp.

Ngoài ra, nên bố trí dây tín hiệu tách biệt với cáp động lực để hạn chế nhiễu điện từ, đảm bảo tín hiệu truyền ổn định.

Bước 5: Cài đặt và kiểm tra hoạt động

Cuối cùng, cấp nguồn và thiết lập các thông số gồm điểm tham chiếu, dải đo, đơn vị hiển thị và tín hiệu đầu ra theo yêu cầu hệ thống. Đối với cảm biến siêu âm đo mức lắp phía trên bồn, nếu lấy đáy bồn làm mốc, mức chất lỏng được tính theo công thức:

H = E − D

Trong đó:

• H: Chiều cao chất lỏng tính từ đáy bồn.
• E: Khoảng cách từ mặt chuẩn đầu dò đến đáy bồn.
• D: Khoảng cách từ mặt chuẩn đầu dò đến bề mặt chất lỏng.

Sau khi cài đặt, cần đối chiếu kết quả với mực nước thực tế tại một số vị trí đo, kiểm tra độ ổn định của tín hiệu và điều chỉnh nếu cần trước khi đưa hệ thống vào vận hành chính thức.

Những lưu ý quan trọng khi lắp đặt cảm biến đo mức siêu âm

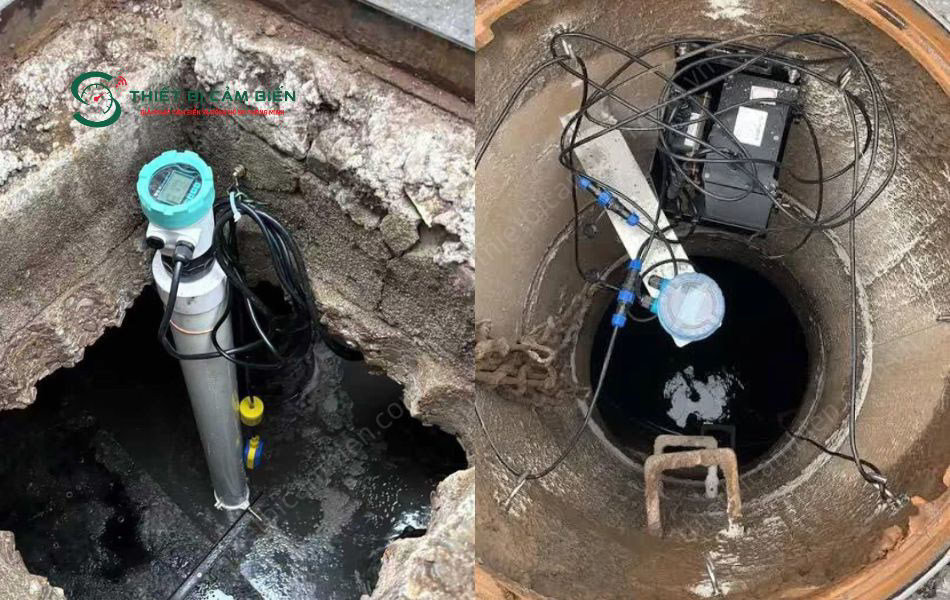

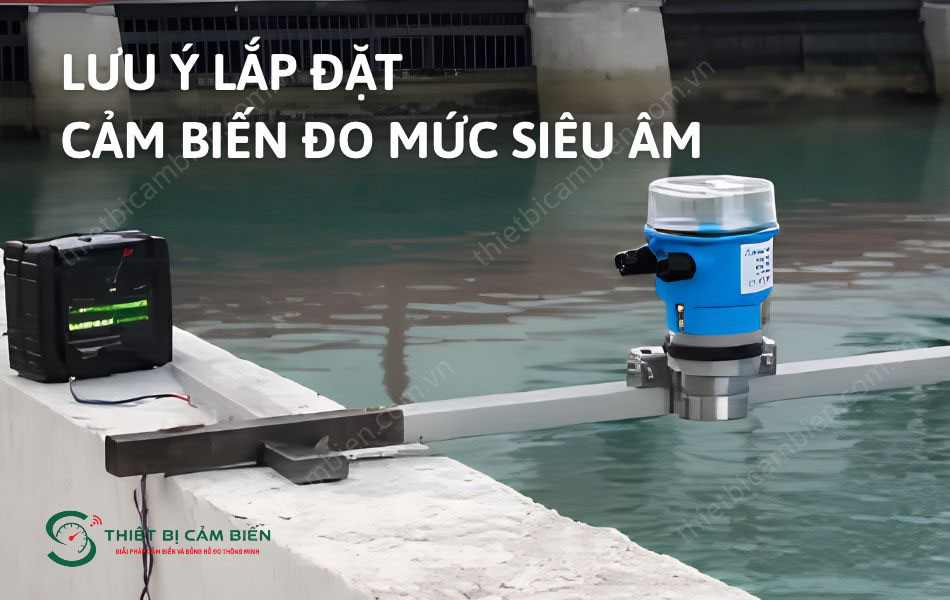

Để lắp đặt cảm biến đo mức siêu âm đúng kỹ thuật, cần chú ý đến vị trí đầu dò, điều kiện môi trường và hệ thống đấu nối nhằm đảm bảo tín hiệu đo chính xác, ổn định. Chi tiết như sau:

• Khoảng cách đến thành bồn: Bố trí đầu dò cách xa thành bồn và vật cản để tránh phản xạ sóng gây sai số. Khoảng cách cần xác định theo góc phát sóng và dải đo của từng model.
• Điều kiện bề mặt chất lỏng: Tránh khu vực có dòng chảy mạnh, bọt dày hoặc hơi nước đậm đặc vì những yếu tố này có thể làm suy giảm tín hiệu siêu âm.
• Bảo vệ thiết bị và dây tín hiệu: Kiểm tra độ kín của đầu nối, gioăng và cấp bảo vệ cảm biến siêu âm. Đồng thời, bố trí dây tín hiệu tách biệt với cáp động lực để hạn chế nhiễu điện từ.
