Cảm biến đo mức nước điện cực là thiết bị được sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải và điều khiển bơm tự động. Thiết bị hoạt động dựa trên khả năng dẫn điện của chất lỏng để phát hiện các ngưỡng mực nước, từ đó điều khiển quá trình cấp hoặc xả nước theo yêu cầu. Vậy cảm biến đo mức nước điện cực có cấu tạo, nguyên lý hoạt động và ưu điểm gì nổi bật? Hãy cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết trong bài viết dưới đây.

Nội dung bài viết

Cảm biến đo mức nước điện cực là gì?

Cảm biến đo mức nước điện cực là loại cảm biến dùng để phát hiện và kiểm soát mực nước trong bồn chứa, bể nước, bể ngầm và các hệ thống công nghiệp bằng que điện cực và bộ điều khiển. Thiết bị hoạt động dựa trên khả năng dẫn điện của nước để xác định khi mực nước chạm đến các vị trí điện cực đã được lắp đặt.

Khi nước tiếp xúc với điện cực, bộ điều khiển sẽ nhận biết sự thay đổi về trạng thái dẫn điện và phát tín hiệu đầu ra để thực hiện các chức năng như báo mức cao, báo mức thấp, điều khiển bơm cấp nước hoặc bơm xả tự động. Tùy theo thiết kế, cảm biến có thể sử dụng nhiều que điện cực để kiểm soát các mức nước khác nhau, giúp hạn chế tình trạng tràn bồn hoặc cạn nước trong quá trình vận hành.

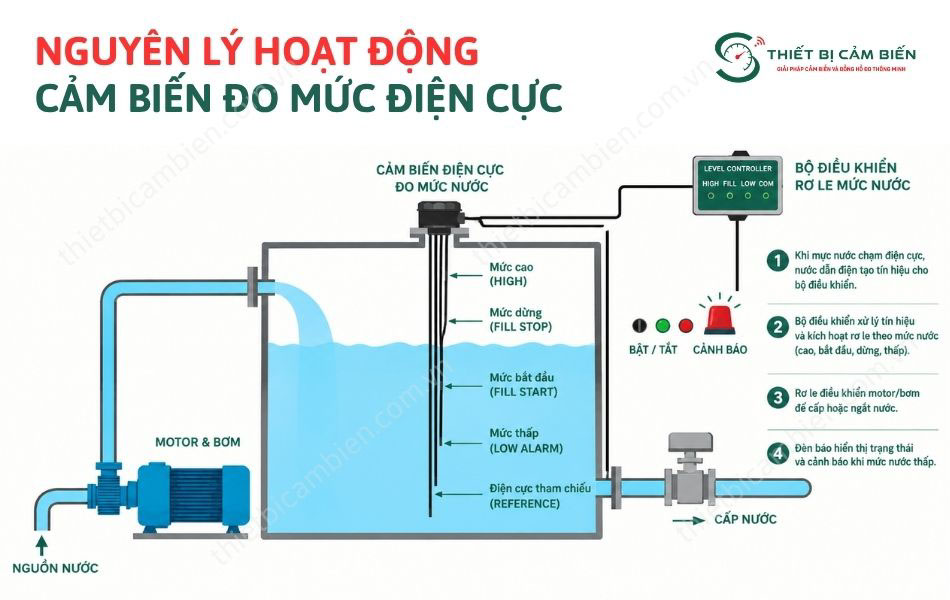

Nguyên lý hoạt động

Cảm biến đo mức nước điện cực hoạt động dựa trên nguyên lý dẫn điện của nước. Khi nước chạm đến các que điện cực, dòng điện được dẫn qua chất lỏng và truyền tín hiệu về bộ điều khiển. Bộ điều khiển xử lý tín hiệu, sau đó kích hoạt relay để điều khiển bơm cấp nước, bơm xả hoặc cảnh báo theo mức nước cài đặt.

Thiết bị thường sử dụng nhiều que điện cực để phát hiện các ngưỡng mực nước khác nhau, giúp kiểm soát quá trình cấp và xả nước tự động. Cảm biến phù hợp với các chất lỏng có tính dẫn điện và cần được lựa chọn theo đặc tính môi chất thực tế.

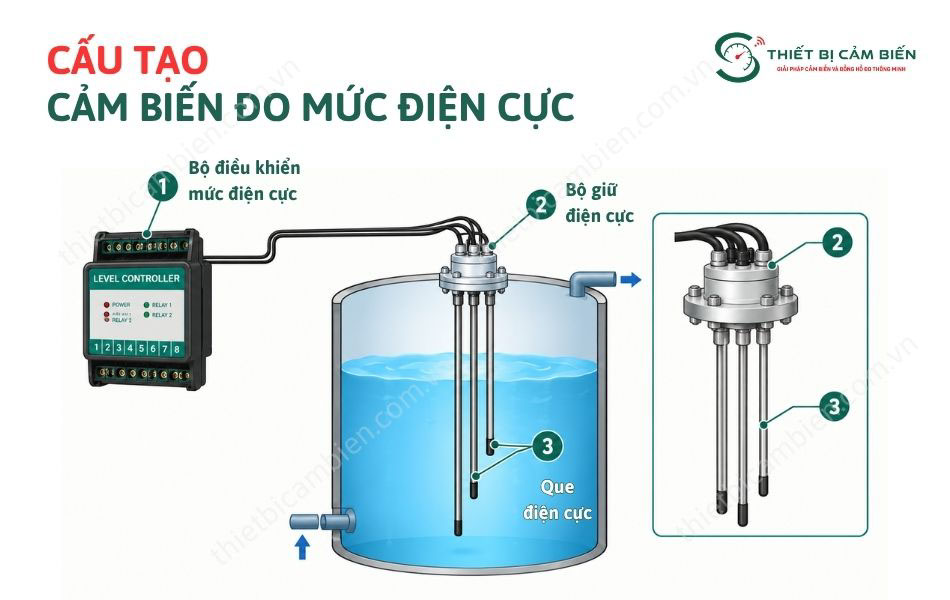

Cấu tạo của cảm biến đo mức nước điện cực

Cảm biến đo mức nước điện cực thường gồm hai bộ phận chính là bộ điều khiển mức nước và bộ giữ điện cực. Hai bộ phận này phối hợp với nhau để phát hiện mực nước, xử lý tín hiệu và điều khiển quá trình cấp hoặc xả nước tự động trong bồn chứa, bể nước và hệ thống công nghiệp.

1. Bộ điều khiển mức nước điện cực

Bộ điều khiển mức nước điện cực là bộ phận tiếp nhận và xử lý tín hiệu từ các que điện cực. Khi nước chạm đến điện cực được lắp đặt tại vị trí xác định, bộ điều khiển nhận biết sự thay đổi về khả năng dẫn điện giữa các điện cực, sau đó kích hoạt relay để điều khiển máy bơm, van hoặc thiết bị cảnh báo.

Bộ điều khiển thường có các đặc điểm sau:

Nguồn cấp: Tùy model, có thể sử dụng 195–265 VAC, 98–132 VAC hoặc 19–30 VAC/DC.
Ngõ ra: Tích hợp 1 hoặc 2 relay để thực hiện chức năng điều khiển.
Nhiệt độ làm việc: Khoảng -20°C đến 60°C.
Thời gian đáp ứng: Khoảng 1 giây đối với chế độ đóng/ngắt ON–OFF, tùy model.
Chức năng: Điều khiển cấp nước, xả nước hoặc cảnh báo khi mực nước đạt ngưỡng cài đặt.

2. Bộ giữ điện cực và que điện cực

Bộ giữ điện cực là bộ phận dùng để cố định và bố trí các que điện cực tại những vị trí cần phát hiện mực nước. Tùy theo yêu cầu điều khiển, thiết bị có thể sử dụng bộ điện cực gồm 3 que hoặc 5 que, cho phép xác định các ngưỡng mực nước khác nhau.

Các que điện cực thường được lắp trong bồn hoặc bể chứa. Khi nước tiếp xúc với các que điện cực và tạo đường dẫn điện giữa các điện cực phù hợp, tín hiệu sẽ được truyền về bộ điều khiển để xác định trạng thái mực nước.

Một số đặc điểm của bộ giữ điện cực gồm:

Số lượng điện cực: Thường sử dụng 3 hoặc 5 que, tùy cấu hình.
Cấp bảo vệ: Có thể đạt IP65 tùy model.
Nhiệt độ làm việc: Theo thông tin tham khảo, khoảng -20°C đến 90°C.
Chức năng: Giữ cố định các que điện cực, hỗ trợ phát hiện mực nước và đảm bảo vị trí đo ổn định.

Ưu điểm của cảm biến đo mức nước điện cực

Điều khiển mực nước tự động: Hỗ trợ phát hiện mức nước cao, thấp và điều khiển bơm cấp hoặc bơm xả theo ngưỡng cài đặt.
Độ bền cao: Que điện cực thường được chế tạo từ thép không gỉ hoặc vật liệu phù hợp với môi chất, giúp thiết bị hoạt động ổn định trong thời gian dài.
Cấu tạo đơn giản, dễ lắp đặt: Bộ điều khiển có thiết kế nhỏ gọn, thuận tiện lắp trong tủ điện và kết nối với hệ thống điều khiển.
Tiết kiệm chi phí: Thiết bị có cấu tạo không quá phức tạp, phù hợp với nhiều hệ thống cần kiểm soát mực nước mà không phải đầu tư các giải pháp đo mức liên tục có chi phí cao hơn.
Hỗ trợ điều khiển nhiều mức nước: Tùy theo số lượng điện cực và bộ điều khiển, thiết bị có thể giám sát nhiều ngưỡng mực nước, đáp ứng nhu cầu cấp nước, xả nước và cảnh báo.
Tích hợp chức năng điều khiển và cảnh báo: Một số model có relay đầu ra để điều khiển máy bơm, van hoặc thiết bị cảnh báo khi mực nước đạt ngưỡng cài đặt.
Khả năng chống nhiễu: Một số bộ điều khiển được trang bị mạch cách ly và chức năng chống nhiễu, giúp tăng độ ổn định của tín hiệu trong môi trường công nghiệp.

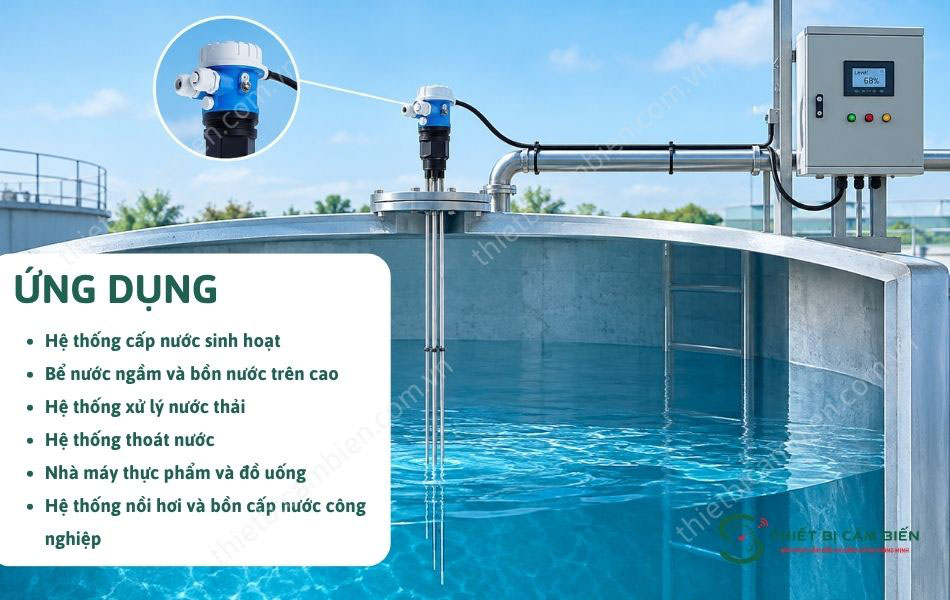

Hệ thống nào nên sử dụng cảm biến đo mức nước điện cực?

Cảm biến đo mức nước điện cực được sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải và điều khiển bơm tự động. Một số ứng dụng tiêu biểu gồm:

Hệ thống cấp nước sinh hoạt: Kiểm soát mực nước trong bồn chứa tại hộ gia đình, chung cư, khách sạn và khu nhà trọ.
Bể nước ngầm và bồn nước trên cao: Tự động điều khiển bơm cấp nước, hạn chế tình trạng cạn bể hoặc tràn bồn.
Hệ thống xử lý nước thải: Phát hiện mực nước trong bể thu gom, bể chứa và các công đoạn xử lý nước thải phù hợp.
Hệ thống thoát nước: Kiểm soát mực nước trong hố thu, bể thoát nước và hệ thống bơm chống ngập.
Nhà máy thực phẩm và đồ uống: Kiểm soát mực nước trong bồn chứa và các hệ thống cấp nước phục vụ sản xuất.
Hệ thống nồi hơi và bồn cấp nước công nghiệp: Phát hiện các ngưỡng mực nước để hỗ trợ điều khiển cấp nước và cảnh báo theo cấu hình hệ thống.
Tháp giải nhiệt và hệ thống làm mát: Giám sát mực nước trong bể chứa, hỗ trợ điều khiển bơm cấp nước tự động.
Bể chứa nước mưa: Phát hiện mức nước cao hoặc thấp để điều khiển bơm và hạn chế tràn bể.
Hệ thống điều khiển bơm tự động: Kết hợp với bộ điều khiển và relay để tự động bật/tắt bơm theo các ngưỡng mực nước cài đặt.

Báo giá cảm biến đo mức nước điện cực tại Thiết Bị Cảm Biến THP

Thiết Bị Cảm Biến THP chuyên cung cấp các dòng cảm biến đo mức nước điện cực phục vụ hệ thống cấp thoát nước, xử lý nước thải, bồn chứa và điều khiển bơm tự động trong công nghiệp. Sản phẩm có nhiều lựa chọn về số lượng que điện cực, bộ điều khiển và chức năng đầu ra, đáp ứng đa dạng nhu cầu giám sát mực nước. Giá thiết bị phụ thuộc vào model, cấu hình, vật liệu điện cực và yêu cầu sử dụng thực tế. Khi mua hàng tại Thiết Bị Cảm Biến THP, khách hàng được hỗ trợ tư vấn lựa chọn sản phẩm phù hợp, cung cấp thông tin kỹ thuật và báo giá chi tiết.

Như vậy, chúng ta đã cùng nhau tìm hiểu về cảm biến đo mức nước điện cực từ cấu tạo, nguyên lý hoạt động đến ưu điểm và các ứng dụng thực tế. Hy vọng những thông tin trên sẽ giúp bạn hiểu rõ hơn về thiết bị và lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng. Nếu bạn đang tìm kiếm cảm biến đo mức nước điện cực chính hãng, chất lượng, hãy liên hệ Thiết Bị Cảm Biến THP qua hotline 0928.613.555 để được tư vấn kỹ thuật và nhận báo giá chi tiết.
