Trong các hệ thống thủy lực, việc kiểm soát áp suất chính xác là yếu tố cần thiết giúp máy móc vận hành ổn định, an toàn và hạn chế sự cố. Chính vì vậy, cảm biến áp suất dầu thủy lực ngày càng được sử dụng phổ biến trong nhiều thiết bị và dây chuyền công nghiệp. Vậy sản phẩm này có cấu tạo, hoạt động ra sao và nên lựa chọn như thế nào? Cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết ngay dưới đây nhé!

Nội dung bài viết

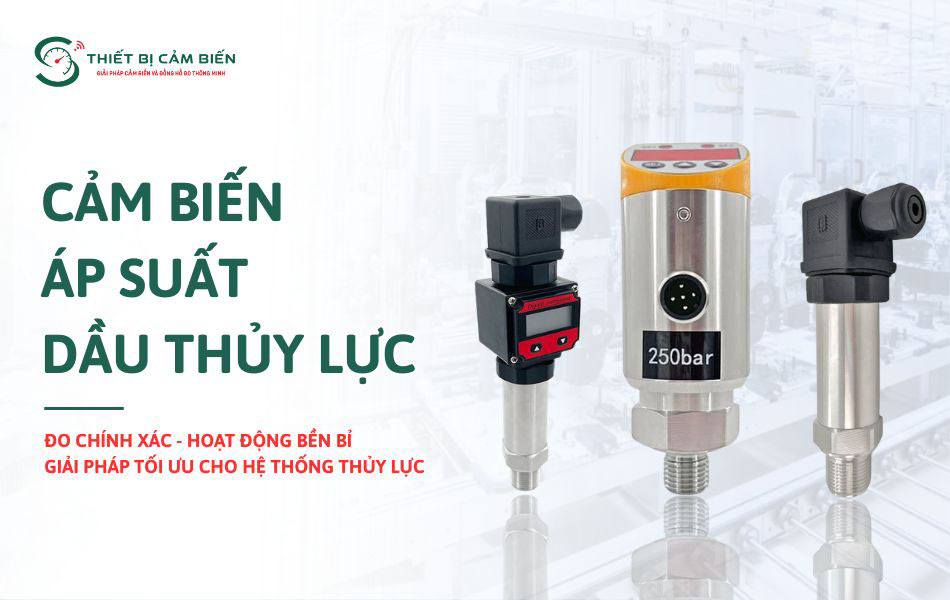

Cảm biến áp suất dầu thủy lực là gì?

Cảm biến áp suất dầu thủy lực là thiết bị điện tử dùng để đo lường và giám sát áp suất của dầu trong hệ thống thủy lực. Thiết bị tiếp nhận giá trị áp suất cơ học từ dầu thủy lực, sau đó chuyển đổi thành tín hiệu điện tương ứng như 4-20mA hoặc 0-10V để truyền về màn hình hiển thị, bộ điều khiển, PLC hoặc hệ thống cảnh báo.

Trong hệ thống thủy lực, cảm biến áp suất dầu có vai trò theo dõi áp suất làm việc, giúp người vận hành kiểm soát và duy trì áp suất trong giới hạn cho phép. Thiết bị thường được sử dụng trên máy móc thủy lực, xe cẩu, xe nâng, máy ép, hệ thống phanh và các thiết bị thủy lực di động.

Do phải làm việc trong môi trường có áp suất cao, rung động và điều kiện vận hành khắc nghiệt, sensor áp suất dầu thủy lực cần có độ bền cao, khả năng chịu áp tốt và duy trì tín hiệu đo ổn định trong quá trình sử dụng.

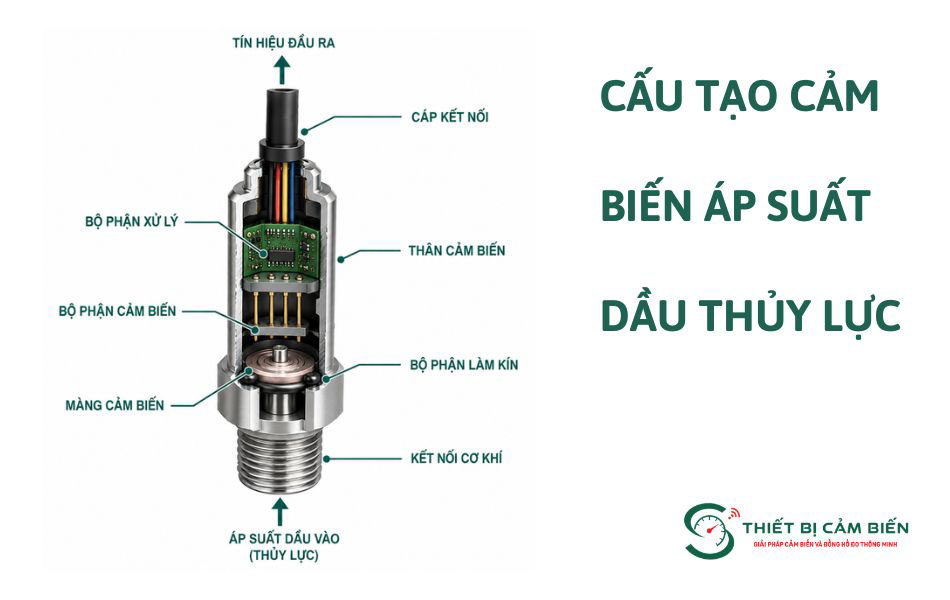

Cấu tạo của cảm biến áp suất dầu thủy lực

Sensor áp suất dầu thủy lực cũng là một loại cảm biến áp suất, nên chúng có cấu tạo cơ bản giống nhau, đều gồm 07 bộ phận chính sau đây:

Thân cảm biến: Là lớp vỏ bảo vệ các linh kiện bên trong, thường được chế tạo từ inox SS316L hoặc vật liệu có độ bền cao.
Kết nối cơ khí: Dùng để lắp cảm biến vào hệ thống thủy lực, phổ biến nhất là kết nối ren như 1/4” NPT, 1/4” BSP, 1/2” NPT, G1/2…
Màng cảm biến: Trực tiếp tiếp nhận áp suất dầu và truyền tác động áp lực đến phần tử cảm biến phía trong.
Bộ phận làm kín: Thường sử dụng O-ring bằng cao su hoặc vật liệu tương thích, giúp ngăn dầu xâm nhập vào phần điện tử.
Bộ phận cảm biến: Tiếp nhận biến đổi từ màng và chuyển áp suất cơ học thành tín hiệu điện tương ứng.
Bộ phận xử lý: Xử lý và chuyển đổi tín hiệu thành các chuẩn ngõ ra như 4-20mA, 0-5V hoặc 0-10V.
Cáp kết nối: Truyền tín hiệu từ cảm biến đến PLC, bộ điều khiển, thiết bị hiển thị hoặc hệ thống cảnh báo.

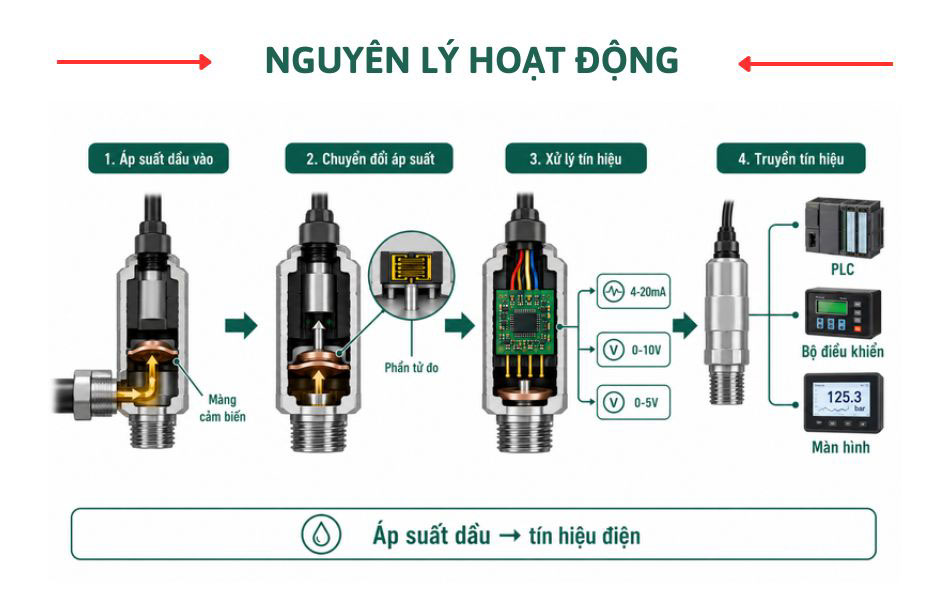

Nguyên lý hoạt động của sensor áp suất dầu thủy lực

Cảm biến áp suất dầu thủy lực hoạt động dựa trên nguyên lý chuyển đổi áp suất cơ học thành tín hiệu điện. Khi dầu thủy lực đi vào vị trí kết nối, áp suất của môi chất tác động lên màng cảm biến, làm màng biến dạng tương ứng với mức áp suất thực tế.

Sự biến dạng của màng được truyền đến phần tử cảm biến, sau đó tín hiệu được đưa đến bộ phận xử lý bên trong. Mạch điện tử có nhiệm vụ tiếp nhận, khuếch đại và chuyển đổi tín hiệu thành dạng tín hiệu tiêu chuẩn như 4-20mA hoặc 0-10V.

Tín hiệu sau khi được xử lý sẽ truyền về màn hình hiển thị, bộ điều khiển hoặc PLC để theo dõi và kiểm soát áp suất. Từ dữ liệu này, hệ thống có thể điều khiển bơm, động cơ hoặc các thiết bị thủy lực hoạt động theo mức áp suất cài đặt.

Các loại cảm biến áp suất đo dầu thủy lực phổ biến

Thiết bị này thường được phân loại theo 4 loại chính, cụ thể như sau:

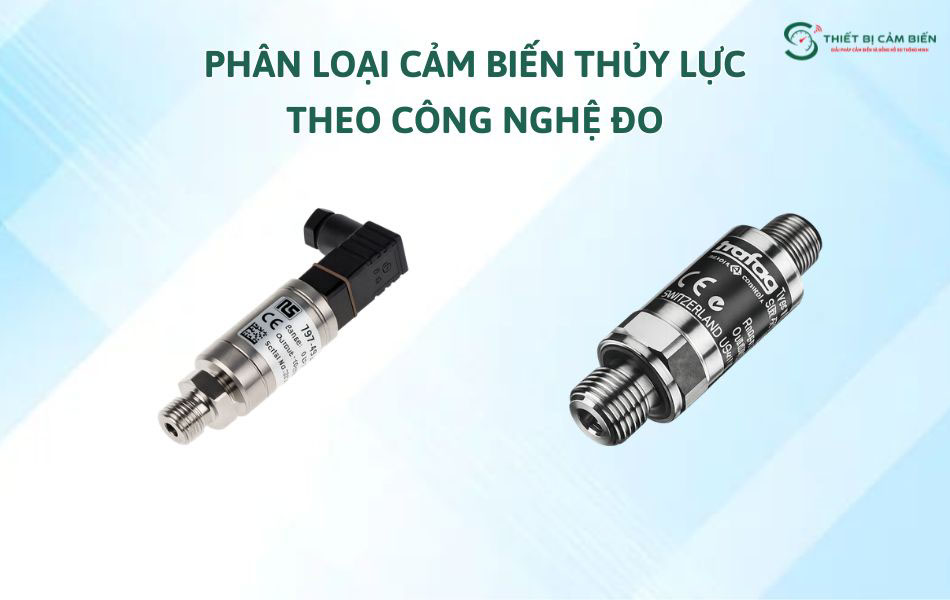

Phân loại theo công nghệ đo

Cảm biến strain gauge/piezoresistive: Loại này sử dụng phần tử điện trở nhạy biến dạng để ghi nhận sự thay đổi của màng cảm biến khi chịu áp suất, được dùng khá phổ biến nhờ độ chính xác cao và phù hợp với nhiều hệ thống thủy lực.
Cảm biến thin-film: Phần tử đo được tích hợp trên màng kim loại, có độ bền cơ học tốt, chịu rung và áp suất cao, thích hợp với môi trường công nghiệp.
Cảm biến điện dung: Hoạt động dựa trên sự thay đổi điện dung khi màng cảm biến dịch chuyển. Loại này có độ nhạy cao và phù hợp với các ứng dụng yêu cầu đo chính xác.

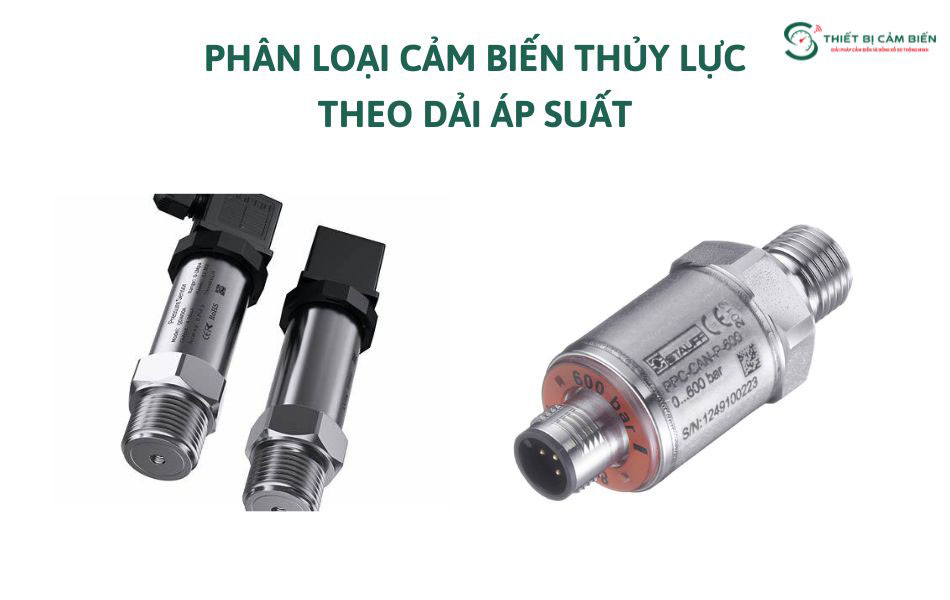

Phân loại theo dải áp suất

Cảm biến áp suất dầu thủy lực có nhiều dải đo như 0–10 bar, 0–100 bar, 0–250 bar, 0–400 bar, 0–600 bar hoặc cao hơn. Khi lựa chọn bạn cần căn cứ vào áp suất làm việc, áp suất cực đại và khả năng chịu quá áp của cảm biến.

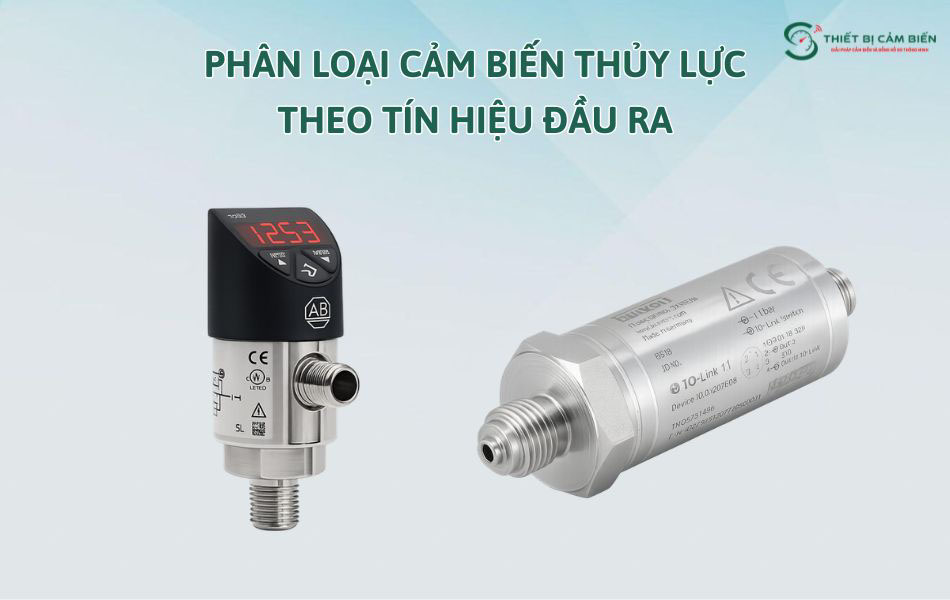

Phân loại theo tín hiệu đầu ra

Cảm biến tín hiệu analog: Thường sử dụng tín hiệu 4–20mA, 0–10V, 0–5V hoặc 1–5V để kết nối với PLC và bộ điều khiển.
Cảm biến tín hiệu số: Truyền dữ liệu bằng tín hiệu số hoặc giao thức truyền thông công nghiệp, phù hợp với các hệ thống tự động hóa hiện đại.

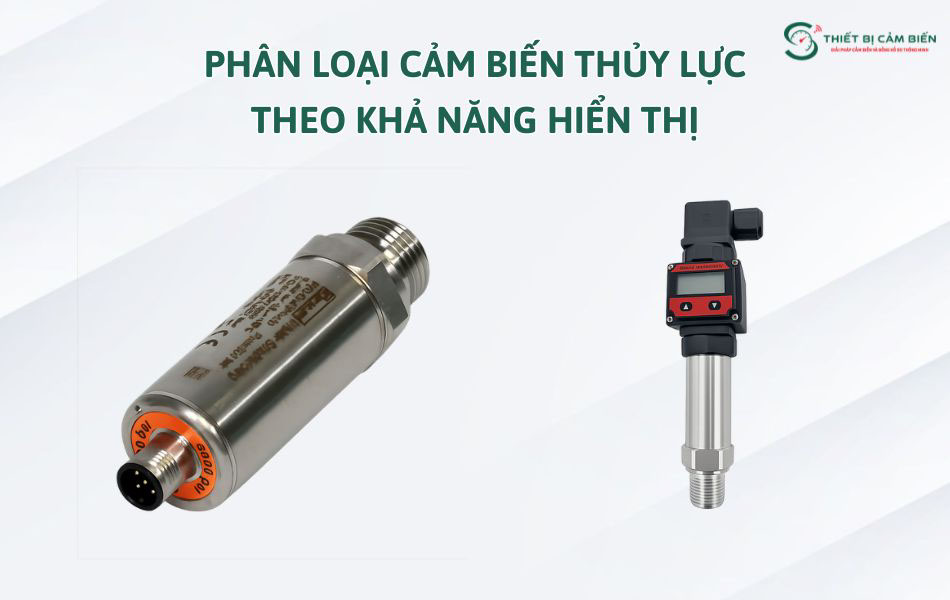

Phân loại theo khả năng hiển thị

Cảm biến không màn hình: Có thiết kế nhỏ gọn, chủ yếu truyền tín hiệu về thiết bị điều khiển hoặc hiển thị bên ngoài.
Cảm biến có màn hình: Cho phép theo dõi giá trị áp suất trực tiếp tại vị trí lắp đặt và một số model còn hỗ trợ cài đặt ngưỡng cảnh báo.

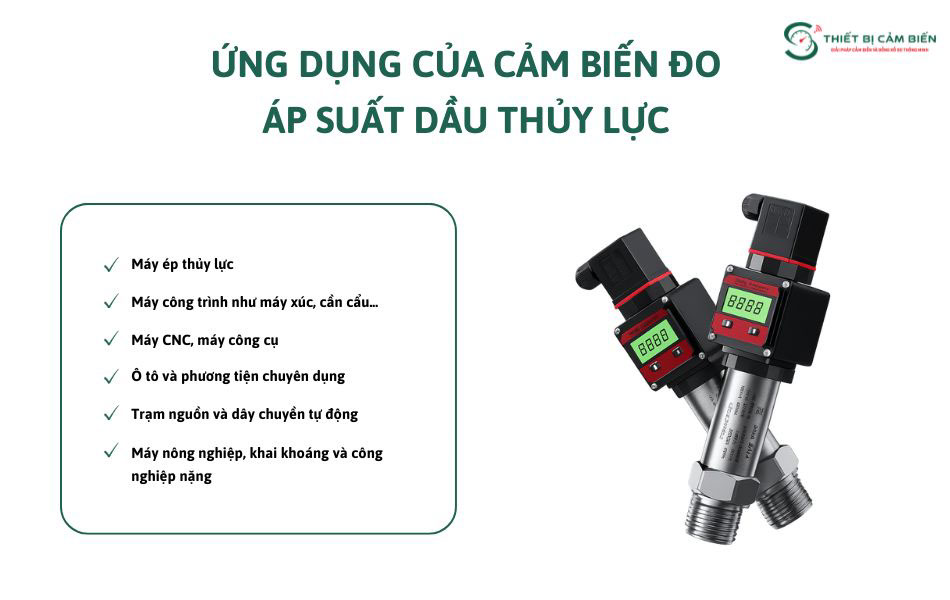

Ứng dụng của cảm biến đo áp suất dầu thủy lực

Sensor đo áp suất dầu thủy lực được sử dụng để đo, giám sát và kiểm soát áp suất trong nhiều hệ thống máy móc, tiêu biểu như:

Máy ép thủy lực: Giám sát áp suất trong quá trình ép, dập và tạo hình vật liệu.
Máy công trình: Máy xúc, cần cẩu, xe nâng và thiết bị nâng hạ.
Máy CNC, máy công cụ: Theo dõi áp suất tại bơm, van và xi lanh thủy lực.
Ô tô và phương tiện chuyên dụng: Giám sát các hệ thống thủy lực trên phương tiện.
Trạm nguồn và dây chuyền tự động: Kiểm soát áp suất dầu cấp cho cơ cấu chấp hành.
Máy nông nghiệp, khai khoáng và công nghiệp nặng: Theo dõi các hệ truyền động thủy lực áp suất cao.

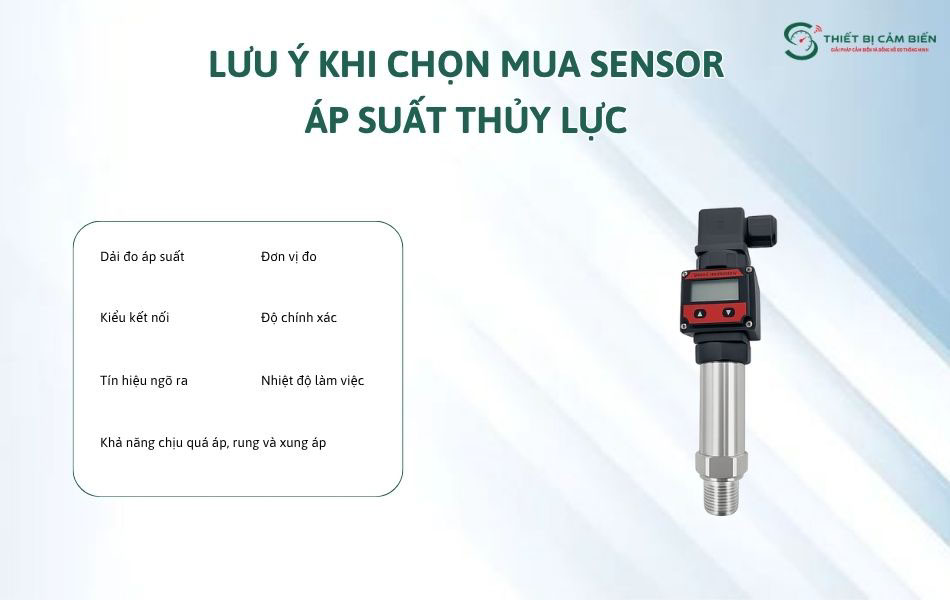

Một vài lưu ý khi chọn mua sensor áp suất thủy lực

Khi lựa chọn thiết bị, khách hàng cần xem xét một số tiêu chí sau để đảm bảo độ chính xác, độ bền và khả năng tương thích với hệ thống:

Dải đo áp suất: Nên chọn dải đo cao hơn áp suất làm việc tối đa 30%, tránh chọn quá thấp gây quá tải hoặc quá cao làm giảm độ phân giải đo không cần thiết.
Đơn vị đo: Chọn bar, psi, kgf/cm²… đồng nhất với hệ thống và thiết bị hiển thị.
Kiểu kết nối: Cần tương thích với vị trí lắp đặt, phổ biến nhất là các dạng ren như G, BSP, NPT; một số ứng dụng đặc biệt có thể dùng mặt bích.
Độ chính xác: Chọn sai số phù hợp với yêu cầu kiểm soát của hệ thống.
Tín hiệu ngõ ra: Phổ biến gồm 4–20mA, 0–10V, 0–5V hoặc tín hiệu số.
Nhiệt độ làm việc: Phải nằm trong giới hạn cho phép của cảm biến và môi chất.
Khả năng chịu quá áp, rung và xung áp: Đặc biệt quan trọng trong hệ thống thủy lực áp suất cao.

Địa chỉ mua cảm biến áp suất dầu thủy lực chất lượng, chuẩn chính hãng

Hiện Thiết Bị Cảm Biến THP đang là đơn vị cung cấp và phân phối trực tiếp các dòng sensor đo áp suất dầu thủy lực trên thị trường với hơn 1 năm kinh nghiệm. Tất cả sản phẩm do chúng tôi cung cấp luôn cam kết chuẩn chính hãng, chất lượng cao và đầy đủ giấy tờ chứng nhận CO – CQ, đảm bảo quyền lợi cho khách hàng.

Tại Thiết Bị Cảm Biến THP, chúng tôi luôn sẵn kho số lượng lớn cảm biến áp suất với đa dạng dải đo, kiểu kết nối, tín hiệu đầu ra và các thương hiệu nổi tiếng như Woteck Đài Loan,… đáp ứng nhu cầu sử dụng trong nhiều hệ thống thủy lực. Đồng thời, đội ngũ nhân viên giàu kinh nghiệm luôn hỗ trợ tư vấn và lựa chọn sản phẩm phù hợp, tối ưu. Với kho hàng quy mô lớn, đầy đủ mẫu mã và số lượng, Thiết Bị Cảm Biến THP cam kết giao hàng toàn quốc nhanh chóng, đảm bảo đúng tiến độ dự án.

Trên đây là những thông tin cơ bản về cảm biến áp suất dầu thủy lực, từ cấu tạo, nguyên lý hoạt động đến phân loại, ứng dụng và cách lựa chọn. Nếu còn bất kỳ thắc mắc nào về sản phẩm, hãy để lại câu hỏi hoặc liên hệ với Thiết Bị Cảm Biến THP để được tư vấn và hỗ trợ nhanh chóng nhé!
