Cảm biến áp suất 2 dây là thiết bị đo áp suất được sử dụng phổ biến trong các lĩnh vực công nghiệp hiện nay, thường sử dụng tín hiệu 4-20mA. Hãy cùng tìm hiểu cấu tạo, nguyên lý hoạt động và cách đấu dây chi tiết trong bài viết dưới đây của Thiết Bị Cảm Biến THP nhé!

Nội dung bài viết

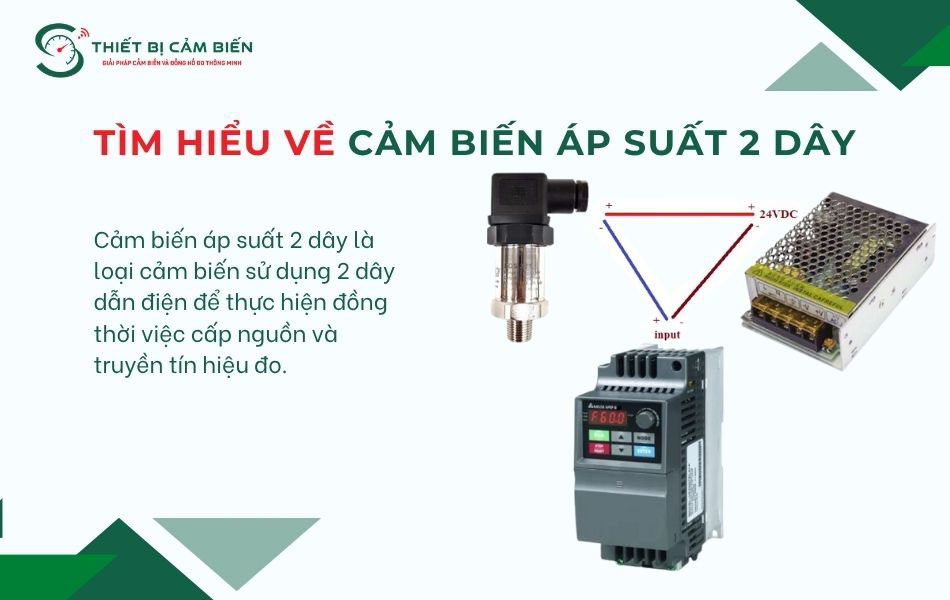

Tìm hiểu về cảm biến áp suất 2 dây là gì?

Cảm biến áp suất 2 dây là loại cảm biến áp suất thường có tín hiệu đầu ra là 4-20mA, trong đó chỉ cần 2 dây dẫn để cấp nguồn cho cảm biến và truyền tín hiệu về thiết bị nhận như tủ PLC hay màn hình hiển thị.

Khi áp suất của môi chất thay đổi, phần tử cảm biến bên trong sẽ tạo ra sự thay đổi tín hiệu điện. Mạch điện tử của thiết bị xử lý tín hiệu này và chuyển đổi thành dòng điện trong khoảng 4-20mA tương ứng với dải áp suất được cài đặt. Từ đó có thể truyền dữ liệu ổn định trong hệ thống tự động hóa và thuận tiện kết nối với các thiết bị có đầu vào analog tương ứng. Khoảng tín hiệu từ 4mA đến 20mA cũng giúp hệ thống dễ dàng nhận biết trạng thái tín hiệu chính xác và nhanh chóng.

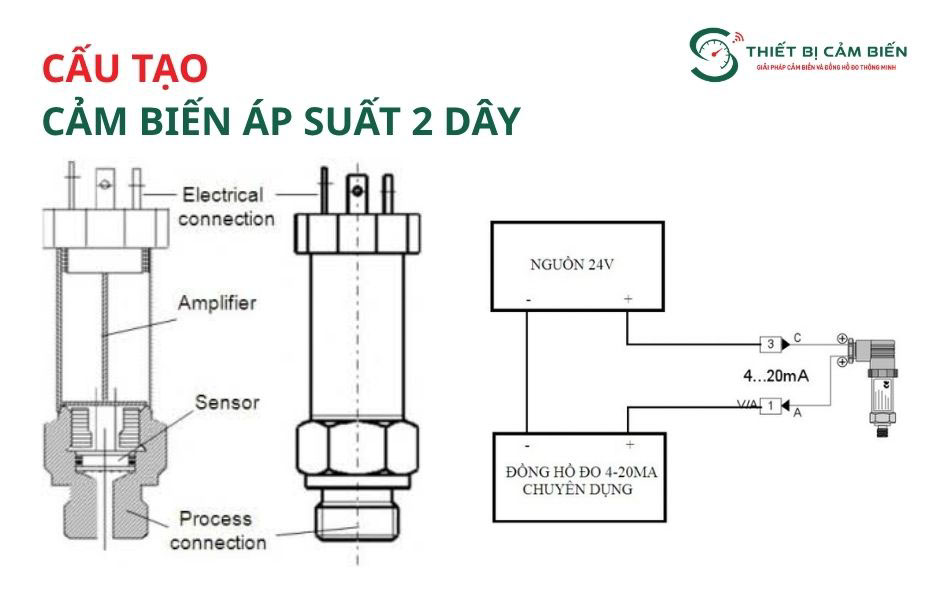

Cấu tạo cảm biến áp suất 2 dây

Về cơ bản, cảm biến áp suất 2 dây có cấu tạo tương tự các loại cảm biến áp suất khác, bao gồm các bộ phận chính như sau:

Vỏ cảm biến: Được dùng để kết nối các bộ phận và bảo vệ cảm biến trước những tác động từ môi trường.
Màng cảm biến: Thường được làm từ các chất liệu có khả năng chống ăn mòn và độ bền tốt do tiếp xúc trực tiếp với môi chất để truyền lực từ áp suất cần đo.
Phần tử cảm biến: Chuyển sự biến dạng của màng thành tín hiệu điện.
Mạch xử lý tín hiệu: Thực hiện chức năng khuếch đại, xử lý và chuyển đổi sang tín hiệu, thường là tín hiệu 4-20mA.
Kết nối điện 2 dây: Sử dụng 2 dây để cấp nguồn và truyền tín hiệu đi, sử dụng 2 chân tín hiệu (+/-) khi đấu nối cho cảm biến 2 dây.

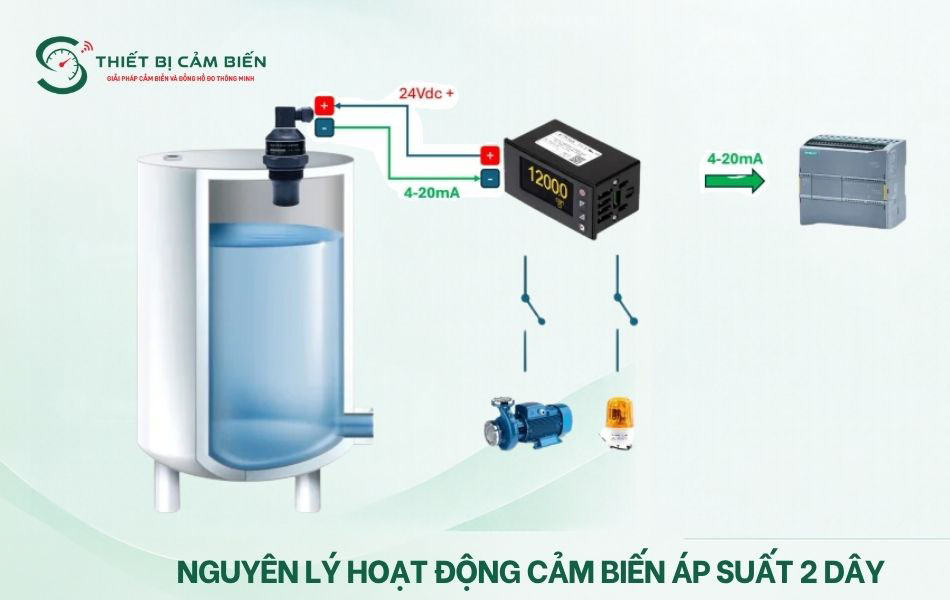

Nguyên lý cảm biến áp suất 2 dây

Nguyên lý hoạt động của cảm biến áp suất 2 dây khá đơn giản, thiết bị đo áp suất tại vị trí cần đo và chuyển đổi sang tín hiệu 4-20mA. Cụ thể như sau:

Khi môi chất tác động vào màng cảm biến, lúc này áp suất sẽ làm màng biến dạng. Sự biến dạng này được phần tử cảm biến phát hiệ và chuyển thành tín hiệu điện tương ứng. Mạch xử lý bên trong sẽ tiếp tục xử lý và chuyển đổi tín hiệu thành dòng điện trong khoảng 4-20mA. Từ đó, PLC hoặc bộ điều khiển có thể quy đổi tín hiệu dòng điện thành giá trị áp suất để hiện thị, cảnh báo hoặc điều khiển các thiết bị khác theo lập trình.

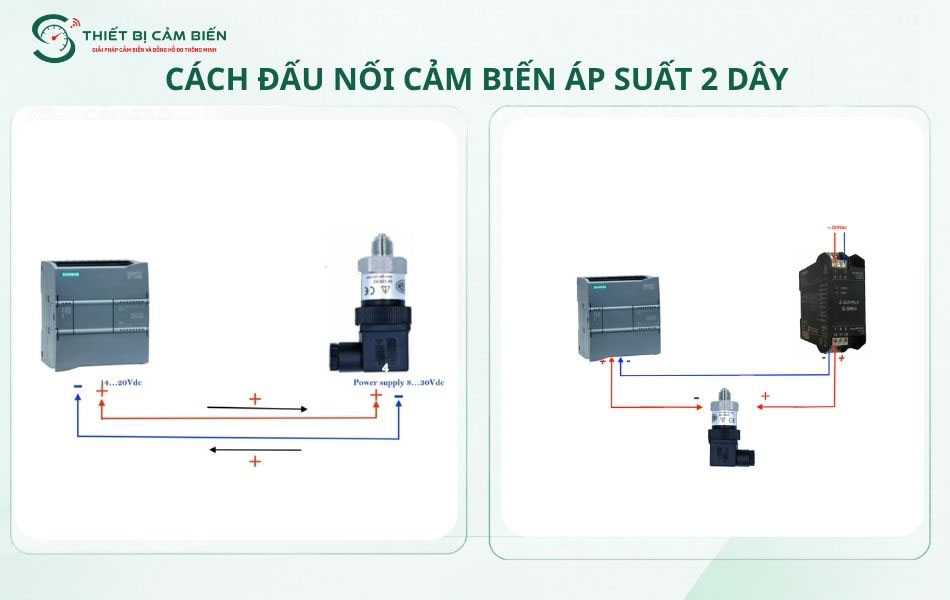

Cách đấu cảm biến áp suất 2 dây

Cảm biến áp suất 2 dây được đấu nối theo dạng mạch vòng điện, trong đó, nguồn cấp, cảm biến và thiết bị nhận tín hiệu được nối trực tiếp với nhau thành vòng khép kín. Về cơ bản, cực dương (+) của nguồn cấp (thường 12-36VDC) sẽ đấu vào chân dương của cảm biến, chân âm của cảm biến sau đó được đấu tiếp vào ngõ vào analog của PLC hoặc bộ hiển thị, cuối cùng, ngõ ra của thiết bị nhận tín hiệu được đấu trở về cực âm của nguồn cấp để khép kín vòng mạch.

Tuy nhiên, cách đấu nối cụ thể của cảm biến áp suất còn phụ thuộc vào sử dụng nguồn chủ động hay thụ động.

Với kiểu nguồn chủ động: Cảm biến hoặc thiệt bị nhận tín hiệu đã tích hợp sẵn nguồn nuôi cho vòng dòng, khi đó chỉ cần đấu nối trực tiếp 2 chân tín hiệu mà không cần cấp thêm nguồn ngoài.
Với kiểu nguồn thụ động: Vòng dòng cần có 1 nguồn cấp ngoài để nuôi cảm biến và mạch tín hiệu hoạt động. Thực hiện đấu nối thành vòng giữa cảm biến áp suất, ngõ ra và tín hiệu ngõ vào. Nguồn dương (+) của nguồn điện 24V được đấu với chân âm của cảm biến. Sau đó, chân âm của cảm biến cũng là chân xuất tín hiệu, sẽ được đấu với chân dương tín hiệu đầu vào của biến tần. Cuối cùng là chân âm nguồn 24V sẽ đấu chung với châm âm tín hiệu đầu vào.

Một số lưu ý khi lắp đặt cảm biến áp suất 2 dây

Để cảm biến áp suất 2 dây đo ổn định và hạn chế sai số trong quá trình sử dụng, cần chú ý cả vị trí lắp đặt, kết nối cơ khí và đấu nối điện.

Chọn các vị trí lắp đặt cảm biến phù hợp, tránh những điểm có rung động mạch, áp suất quá lớn và nhiệt độ vượt áp giới hạn cho phép của thiết bị.
Kiểm tra kích thước và tiêu chuẩn ren của cảm biến và thiết bị, đường ống kết nối đảm bảo khớp để tránh bị rò rỉ.
Đấu dây đúng đúng với sơ đồ để đảm bảo độ chính xác trong quá trình đo.
Bố trí dây tín hiệu hợp lý để tránh gây nhiễu điện gây sai số.
Kiểm tra độ kín của các điểm kết nối, nguồn cấp và tín hiệu.

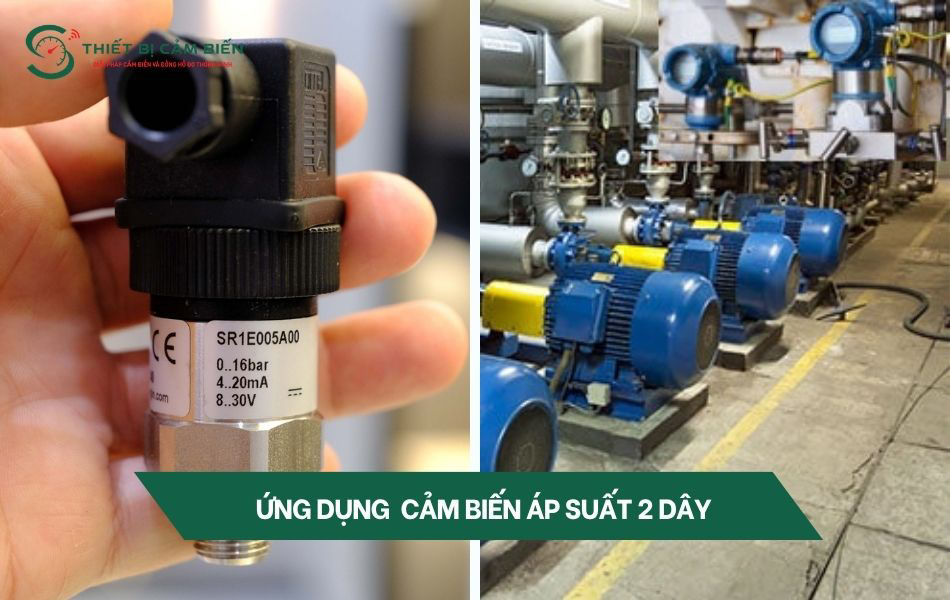

Ứng dụng cảm biến áp suất 2 dây trong các lĩnh vực

Cảm biến áp suất loại 2 dây có độ nhiễu tín hiệu thấp và khả năng lắp đặt đơn giản, do đó thiết bị được ứng dụng trong nhiều lĩnh vực:

Hệ thống lò hơi: Giúp giám sát áp suất hơi, kết nối với bộ điều khiển để tự động điều chỉnh quá trình cấp nhiệt.
Hệ thống biến tần: Phản hồi tín hiẹu áp suất để biến tần tự động điều chỉnh tốc độ bơm, duy trì áp suất ổn định trong đường ống.
Hệ thống cấp thoát nước, trạm bơm: Theo dõi áp lực nước trong đường ống, hỗ trợ điều khiển bơm tự động bật/tắt theo áp suất.
Máy nén khí: Giám sát áp suất khí nén đầu ra, đảm bảo hệ thống vận hành trong ngưỡng an toàn.
Hệ thống thủy lực: Đo áp suất dầu thủy lực trong các máy ép, máy công cụ và các thiết bị khác.
Ngành HVAC: Goám sát áp suất trong hệ thống điều hòa không khí tại các tòa nhà, khu trung tâm,…
Đường ống dẫn khí gas, dầu: Giám sát áp suất trong các hệ thống công nghiệp liên quan đến khí đốt và dầu mỏ.

Mua cảm biến áp suất 2 dây chất lượng tại Thiết Bị Cảm Biến THP

Nếu bạn đang tìm cảm biến áp suất 2 dây chất lượng với mức giá tốt thì Thiết Bị Cảm Biến THP là địa chỉ bạn nên tham khảo. Chúng tôi cung cấp các dòng cảm biến áp suất chính hãng với nhiều lựa chọn dài đo phù hợp với nhiều yêu cầu hệ thống. Tất cả sản phẩm được nhập khẩu trực tiếp từ nhà sản xuất, không qua trung gian với mức giá cạnh tranh, đầy đủ giấy tờ chứng nhận CO, CQ.

Với kho hàng rộng hơn 12.000 m² chúng tôi luôn sẵn kho, giao hàng nhanh chóng, đúng tiến độ, cung cấp số lượng cho các công trình, dự án vừa và lớn. Ngoài ra, đội ngũ kỹ thuật luôn sẵn sàng tư vấn cho khách hàng đúng model, hướng dẫn cách đấu nối phù hợp với hệ thống hiện có của quý khách hàng và hỗ trợ trong suốt quá trình sử dụng sant phẩm.

Nếu quý khách quan tâm và cần tư vấn lựa chọn cảm biến áp suất phù hợp, vui lòng liên hệ ngay với Thiết Bị Cảm Biến THP qua Hotline 0928.613.555 để được hỗ trợ và báo giá nhanh chóng.

Hy vọng bài viết trên đã giúp bạn hiểu rõ hơn về thiết bị cảm biến áp suất 2 dây cũng như cách đấu nối phù hợp cho hệ thống. Nếu cần hỗ trợ, hãy liên hệ với chúng tôi, đội ngũ tư vấn luôn sẵn sàng tư vấn cho quý khách.
