Cách đấu dây cảm biến áp suất: 2 dây, 3 dây, 4 dây chi tiết

Cách đấu dây cảm biến áp suất là bước quan trọng để đảm bảo cảm biến hoạt động ổn định, truyền tín hiệu chính xác và kết nối đúng với PLC, bộ hiển thị hoặc bộ điều khiển. Tùy vào loại cảm biến 2 dây, 3 dây hay 4 dây và tín hiệu ngõ ra như 4-20mA, 0-10V, 0-5V, cách đấu nối sẽ có sự khác nhau.

Vậy cách đấu dây cảm biến áp suất như thế nào là đúng kỹ thuật? Hãy cùng Thiết Bị Cảm Biến THP tìm hiểu chi tiết trong bài viết dưới đây.

Chuẩn bị trước khi đấu dây cảm biến áp suất

Trước khi tiến hành đấu dây, cần xác định chính xác loại cảm biến, tín hiệu ngõ ra và thiết bị nhận tín hiệu để tránh đấu sai gây ảnh hưởng đến cảm biến hoặc hệ thống. Cần kiểm tra các thông tin sau:

• Xác định số dây: Cảm biến áp suất có thể là loại 2 dây, 3 dây hoặc 4 dây, tùy theo thiết kế và tín hiệu đầu ra.
• Kiểm tra tín hiệu ngõ ra: Xác định cảm biến sử dụng tín hiệu 4-20mA, 0-10V, 0-5V hoặc 0,5-4,5V.
• Kiểm tra nguồn cấp: Xem thông số điện áp yêu cầu trên tem cảm biến hoặc datasheet, chẳng hạn 8-30VDC hoặc 12-36VDC tùy model.
• Xác định thiết bị nhận tín hiệu: Kiểm tra cảm biến sẽ kết nối với PLC, biến tần, bộ hiển thị….
• Kiểm tra sơ đồ chân: Xác định rõ các chân nguồn, tín hiệu và GND trước khi đấu nối. Không nên dựa hoàn toàn vào màu dây vì quy ước có thể khác nhau giữa các thương hiệu.

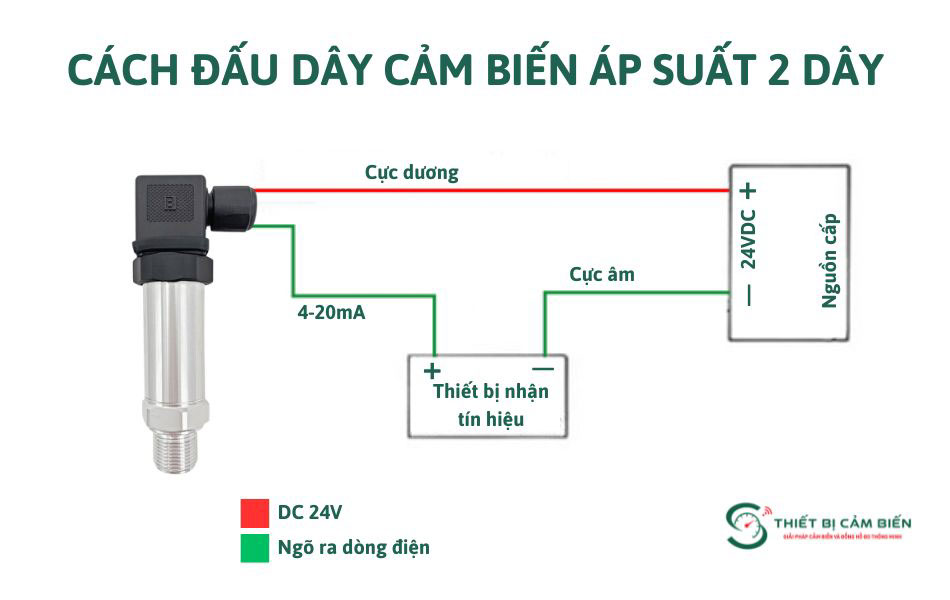

Cách đấu dây cảm biến áp suất 2 dây

Bước 1: Xác định chân dây

Cảm biến áp suất 2 dây sẽ có hai chân “+” và “-”. Một số model có thêm dây Shield để nối đất. Tuy nhiên, màu dây có thể khác nhau tùy thương hiệu nên cần kiểm tra sơ đồ chân trên tem hoặc datasheet trước khi đấu.

Bước 2: Kiểm tra nguồn cấp

Cảm biến 2 dây thường sử dụng nguồn 24VDC. Trước khi đấu nối, cần xác định thiết bị nhận tín hiệu là loại có nguồn Loop (nguồn chủ động) hay không có nguồn Loop (nguồn thụ động).

Bước 3: Đấu cảm biến với thiết bị có nguồn Loop

Nếu ngõ vào 4-20mA của PLC, biến tần hoặc bộ hiển thị đã có khả năng cấp nguồn Loop, có thể đấu trực tiếp theo sơ đồ của thiết bị:

• Chân “+” của cảm biến → cực “+” của ngõ vào 4-20mA.
• Chân “-” của cảm biến → cực “-” của ngõ vào 4-20mA.

Sau khi kiểm tra đúng cực tính, cấp nguồn và theo dõi tín hiệu 4-20mA trên thiết bị nhận.

Bước 4: Đấu cảm biến với thiết bị không có nguồn Loop

Nếu ngõ vào 4-20mA của PLC, biến tần hoặc bộ hiển thị không có nguồn Loop, cần sử dụng thêm nguồn 24VDC bên ngoài để tạo mạch vòng dòng điện:

• Cực “+” nguồn 24VDC → chân “+” của cảm biến.
• Chân “-” của cảm biến → chân “+” Analog Input của thiết bị nhận.
• Chân “-” Analog Input → cực “-” nguồn 24VDC.

Như vậy, dòng điện sẽ chạy theo mạch vòng nguồn 24VDC → cảm biến → ngõ vào 4-20mA → nguồn, giúp cảm biến vừa được cấp nguồn vừa truyền tín hiệu áp suất về thiết bị nhận.

Bước 5: Kiểm tra tín hiệu

Sau khi hoàn tất đấu nối, kiểm tra lại cực tính và các đầu dây trước khi cấp nguồn. Khi cảm biến ở điểm thấp nhất của dải đo, tín hiệu thường khoảng 4mA và khi đạt giá trị áp suất tối đa, tín hiệu khoảng 20mA. Nếu tín hiệu không có hoặc bất thường, cần kiểm tra lại nguồn cấp, dây dẫn và cấu hình ngõ vào 4-20mA.

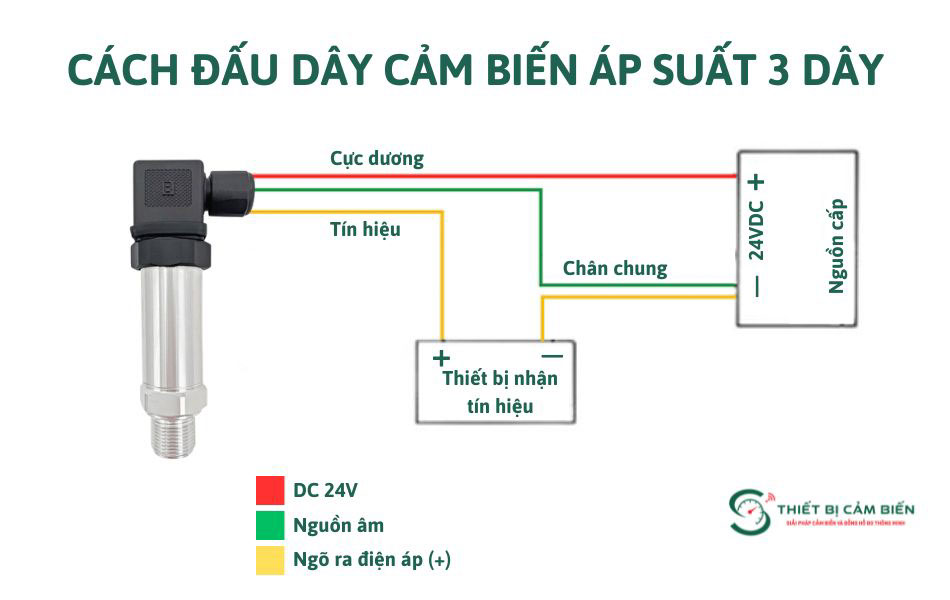

Cách đấu dây cảm biến áp suất 3 dây

Cảm biến áp suất 3 dây thường sử dụng tín hiệu điện áp như 0-10V, 0-5V hoặc 0.5-4.5V, gồm 2 dây nguồn và 1 dây tín hiệu.

• Bước 1: Kết nối nguồn cấp: Nối dây V+ của cảm biến với cực dương (+24VDC) và dây GND/V- với cực âm (-) của nguồn.
• Bước 2: Kết nối tín hiệu: Nối dây Signal/Vout của cảm biến với chân AI+ của PLC, biến tần hoặc bộ điều khiển.
• Bước 3: Nối mass chung: Nối GND/V- của cảm biến với AI- của thiết bị nhận tín hiệu để tạo điểm mass chung và giúp tín hiệu hoạt động ổn định.

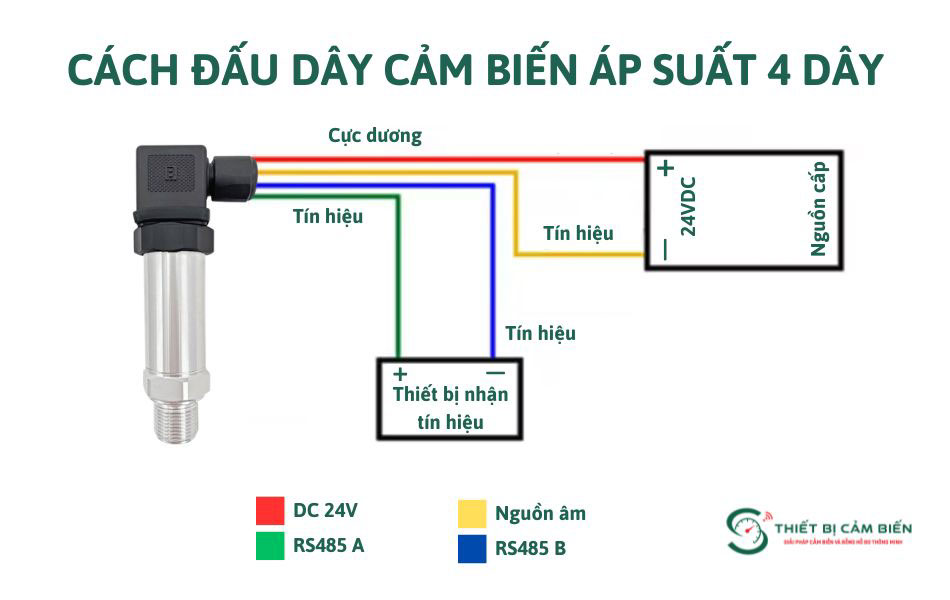

Cách đấu dây cảm biến áp suất 4 dây

Cảm biến áp suất 4 dây gồm 2 dây nguồn riêng và 2 dây tín hiệu riêng, giúp tách biệt nguồn cấp với tín hiệu đầu ra. Cách đấu dây thực hiện như sau:

• Bước 1: Kết nối nguồn cấp: Nối dây V+ của cảm biến với cực dương (+24VDC) và dây V- với cực âm (-) của nguồn.
• Bước 2: Kết nối tín hiệu: Nối dây Signal+ của cảm biến với chân AI+ và dây Signal- với chân AI- của PLC, bộ hiển thị hoặc thiết bị nhận tín hiệu.
• Bước 3: Kiểm tra đấu nối: Kiểm tra lại cực tính và các đầu dây trước khi cấp nguồn. Sau khi cấp điện, kiểm tra tín hiệu đầu ra để đảm bảo cảm biến hoạt động ổn định.

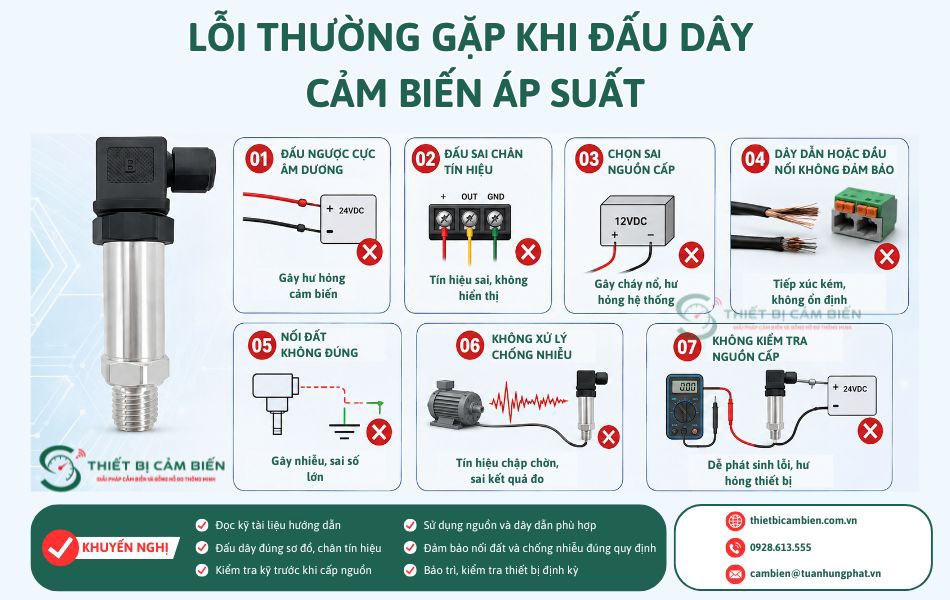

Những lỗi thường gặp khi đấu dây cảm biến áp suất

Trong quá trình đấu dây cảm biến áp suất, nếu kết nối sai có thể khiến cảm biến đo không chính xác, tín hiệu chập chờn hoặc thậm chí làm hỏng thiết bị. Một số lỗi thường gặp gồm:

• Đấu ngược cực âm, dương: Kết nối sai cực tính nguồn DC có thể khiến cảm biến không hoạt động hoặc gây hư hỏng. Cần kiểm tra kỹ ký hiệu +, -, V+, V- trước khi cấp nguồn.
• Đấu sai chân tín hiệu: Kết nối nhầm chân Signal, AI+ hoặc AI- có thể khiến thiết bị nhận không nhận được tín hiệu hoặc hiển thị sai giá trị.
• Chọn sai nguồn cấp: Cấp điện áp không đúng với thông số của cảm biến có thể làm tín hiệu không ổn định hoặc gây hư hỏng thiết bị.
• Dây dẫn hoặc đầu nối không đảm bảo: Dây bị đứt, lỏng, oxy hóa hoặc tiết diện không phù hợp có thể làm tín hiệu chập chờn và ảnh hưởng đến kết quả đo.
• Nối đất không đúng cách: Nối đất sai hoặc tạo vòng lặp tiếp địa có thể làm tín hiệu bị nhiễu, đặc biệt trong môi trường có nhiều thiết bị điện công suất lớn.
• Không xử lý chống nhiễu: Dây tín hiệu đặt gần dây nguồn, biến tần hoặc thiết bị phát nhiễu điện từ có thể khiến tín hiệu không ổn định. Với hệ thống yêu cầu cao, nên sử dụng dây có lớp chống nhiễu và nối shield đúng kỹ thuật.
• Không kiểm tra trước khi cấp nguồn: Cấp điện ngay khi chưa đối chiếu sơ đồ chân có thể dẫn đến đấu sai. Vì vậy, cần kiểm tra lại toàn bộ kết nối theo datasheet hoặc sơ đồ của nhà sản xuất trước khi vận hành.

Cách đấu dây cảm biến áp suất không quá phức tạp nếu xác định đúng loại cảm biến, tín hiệu ngõ ra và thiết bị nhận tín hiệu. Tùy theo cấu tạo 2 dây, 3 dây hoặc 4 dây, cách kết nối nguồn, tín hiệu và GND sẽ có sự khác nhau. Vì vậy, trước khi thực hiện đấu nối, cần kiểm tra kỹ sơ đồ chân, điện áp cấp và các thông số kỹ thuật của cảm biến để đảm bảo kết nối chính xác, tránh gây ảnh hưởng đến thiết bị. Sau khi đấu nối hoàn tất, nên sử dụng đồng hồ vạn năng để kiểm tra lại điện áp hoặc tín hiệu đầu ra trước khi đưa cảm biến vào vận hành.
