Cảm biến áp suất 0-10 bar là gì? Cấu tạo, Ưu điểm và Ứng dụng

Cảm biến áp suất 0-10 bar là thiết bị đo lường được sử dụng phổ biến trong các hệ thống cấp nước, khí nén và sản xuất công nghiệp. Với dải đo từ 0 đến 10 bar, sản phẩm giúp giám sát áp suất, hỗ trợ kiểm soát hệ thống vận hành ổn định và an toàn.

Cảm biến áp suất 0-10 bar là gì?

Cảm biến áp suất 0-10 bar là loại cảm biến có dải đo từ 0 đến 10 bar tương đương khoảng 145 PSI giúp kiểm tra và giám sát áp suất của chất lỏng, khí hoặc hơi. Đây là dải đo áp suất phổ biến được sử dụng rộng rãi trong các hệ thống khí nén, máy bơm nước, đường ống công nghiệp, hệ thống thủy lực.

Cảm biến đo áp suất 0-10 bar có nhiệm vụ tiếp nhận giá trị áp suất từ môi chất rồi chuyển thành tín hiệu đầu ra dạng 4-20mA hoặc 0-10V để truyền về màn hình hiển thị, bộ điều khiển PLC hoặc hệ thống giám sát tự động.

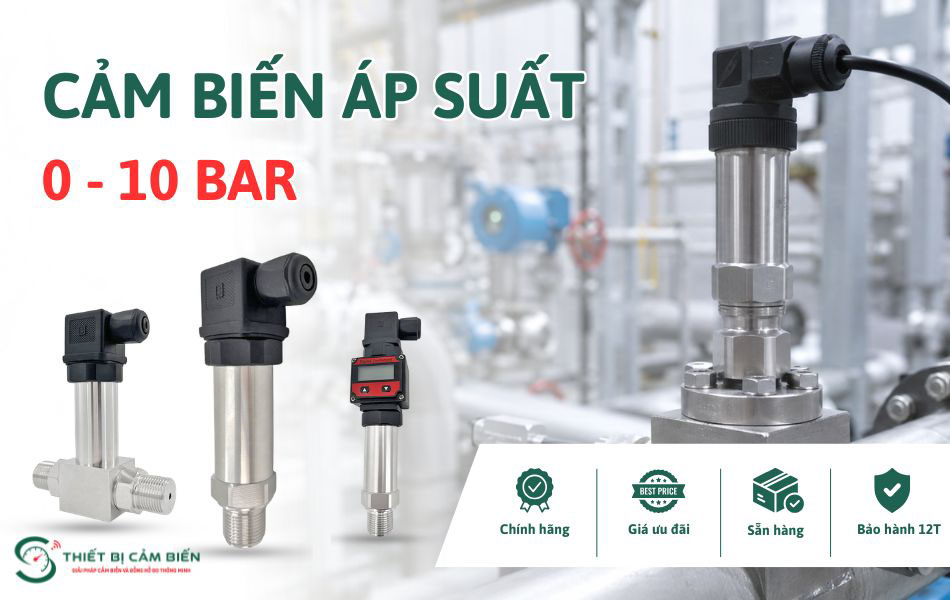

cam bien ap suat 0-10 bar

Thông số kỹ thuật cảm biến áp suất 0-10 bar

  • Dải đo: 0 ~ 10 bar
  • Chất liệu: Inox 304, 316
  • Nguồn cấp: 8 ~ 30VDC
  • Tín hiệu ngõ ra: 4 ~ 20mA
  • Kiểu kết nối: Nối ren, mặt bích
  • Nhiệt độ hoạt động: -40 ~ 125°C
  • Khả năng chịu rung: 20G, 20 ~ 200Hz
  • Cấp bảo vệ: IP65
  • Nhập khẩu: Đài Loan, Hàn Quốc, Trung Quốc
  • Bảo hành: 12 tháng kèm CO, CQ
  • Hàng có sẵn kho

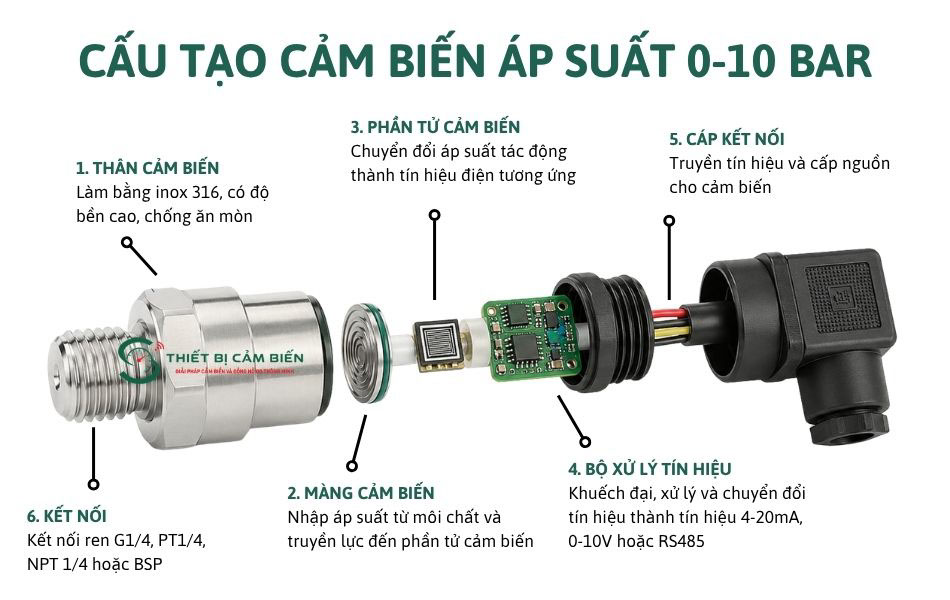

Cấu tạo của cảm biến đo áp suất 0-10 bar

Cảm biến áp suất 0-10 bar có cấu tạo cơ bản gồm các bộ phận sau:

  • Thân cảm biến: Bảo vệ các bộ phận bên trong khỏi bụi bẩn, độ ẩm, rung động và tác động từ môi trường bên ngoài.
  • Màng cảm biến: Tiếp xúc trực tiếp với môi chất và tiếp nhận áp suất cần đo. Khi áp suất thay đổi trong dải từ 0 đến 10 bar, màng sẽ biến dạng tương ứng.
  • Bộ phận cảm biến: Ghi nhận sự biến dạng của màng và chuyển đổi thành tín hiệu điện ban đầu.
  • Mạch xử lý tín hiệu: Tiếp nhận tín hiệu điện từ phần tử cảm biến, sau đó khuếch đại, hiệu chỉnh và chuyển đổi thành tín hiệu đầu ra dạng 4-20mA, 0-10V…
  • Đầu kết nối: Phổ biến là nối ren G1/4″, G1/2″, 1/4 NPT hoặc 1/2 NPT.
  • Đầu nối điện: Cấp nguồn và truyền tín hiệu đo từ cảm biến đến thiết bị hiển thị hoặc hệ thống điều khiển.

cau tao cam bien ap suat 0-10 bar

Top 5+ loại cảm biến áp suất 0-10 bar phổ biến

Dựa vào thiết kế, nguyên lý hoạt động của cảm biến đo áp suất 0-10 bar có thể phân thành 5 loại phổ biến sau:

Cảm biến áp suất dạng cơ 0-10 bar

Đây là loại cảm biến phổ biến, được sử dụng rộng rãi hiện nay nhờ vào cấu tạo đơn giản, giá thành rẻ. Thiết bị có phần tử cảm biến giúp cảm nhận sử thay đổi của áp suất môi chất rồi chuyển đổi thành tín hiệu phục vụ quá trình giám sát hoặc điều khiển.

Cảm biến áp suất điện tử 0-10 bar

Cảm biến áp suất điện tử 0-10 bar hay đồng hồ đo áp suất điện tử có dải đo từ 0 đến 10 bar. Thiết bị có màn hình hiển thị điện tử LCD giúp hiển thị rõ ràng áp suất của lưu chất trong hệ thống nước, khí nén, dầu…

Cảm biến áp suất màng 0-10 bar

Thiết bị sử dụng lớp màng ngăn để tiếp nhận áp lực từ môi chất và truyền tác động đến phần tử cảm biến, phù hợp dùng cho hệ thống có chứa bụi, cặn, lưu chất có độ nhớt cao.

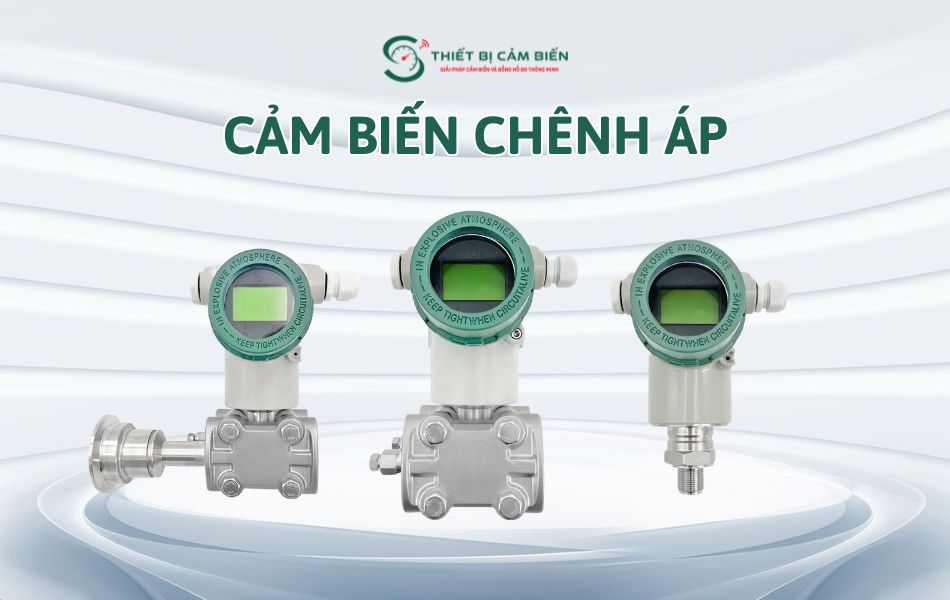

Cảm biến chênh áp 0-10 bar

Loại cảm biến này hoạt động dựa trên sự chênh lệch áp suất giữa hai điểm trong hệ thống, giúp theo dõi chênh áp trước và sau bộ lục, hỗ trợ giám sát áp suất của hệ thống. Cảm biến chênh áp hỗ trợ tín hiệu 4–20mA, 0–10V hoặc giao thức truyền thông chuyên dụng để kết nối với hệ thống điều khiển.

Cảm biến áp suất silicon 0-10 bar

Cảm biến áp suất silicon 0–10 bar có phần tử cảm biến silicon để nhận biết sự biến dạng hoặc thay đổi đặc tính điện khi chịu tác động của áp suất. Tín hiệu thu được được xử lý và chuyển đổi thành giá trị đo hoặc tín hiệu điện tương ứng với áp suất trong hệ thống.

cac loai cam bien ap suat 0-10 bar

>>> Xem thêm:

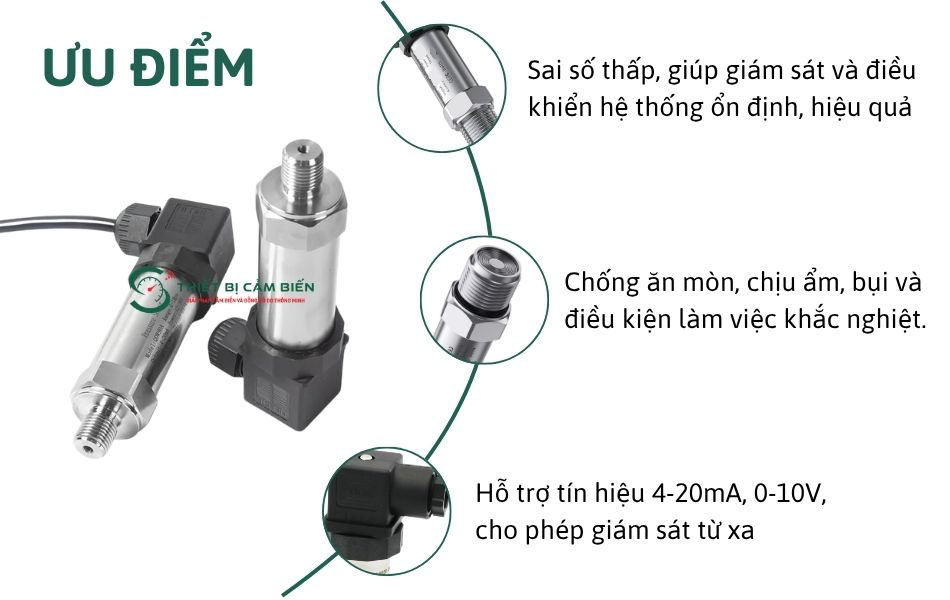

Ưu điểm vượt trội của Sensor áp suất 0-10 bar

  • Thiết bị có khả năng đo áp suất với sai số thấp, đáp ứng tốt các yêu cầu giám sát và điều khiển trong các hệ thống cần độ ổn định cao.
  • Thân cảm biến thường được chế tạo từ inox 304, inox 316L có khả năng chống ăn mòn, chịu được môi trường ẩm, bụi và điều kiện làm việc khắc nghiệt.
  • Thiết bị hỗ trợ các tín hiệu ngõ ra phổ biến như 4-20mA, 0-10V giúp truyền kết quả đo được về trung tâm điều khiển tự động, cho phép giám sát hoạt động hệ thống từ xa hiệu quả.
  • Với dải đo 0-10 bar, cảm biến áp suất phù hợp cho nhiều môi chất như nước, dầu, khí nén và được sử dụng trong các hệ thống bơm, máy nén khí, thủy lực, xử lý nước và sản xuất công nghiệp.
  • Sensor áp suất 0-10 bar có kích thước nhỏ, nhiều lựa chọn kiểu kết nối ren và tín hiệu đầu ra, thuận tiện khi lắp đặt tại các vị trí có không gian hạn chế.

cam bien do ap suat 0-10 bar

Ứng dụng của cảm biến đo áp suất 0-10 bar

Cảm biến áp suất 0–10 bar được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ khả năng đo lường và giám sát áp suất của chất lỏng, khí và nhiều loại lưu chất khác. Với dải đo từ 0 đến 10 bar, thiết bị phù hợp với nhiều ứng dụng cần kiểm soát áp suất ổn định và truyền tín hiệu về hệ thống điều khiển.

  • Hệ thống cấp thoát nước tòa nhà, khu dân cư, nhà máy.
  • Hệ thống khí nén, máy nén khí, bình chứa khí và đường ống phân phối khí nén.
  • Máy bơm và hệ thống thủy lực.
  • Hệ thống HVAC, hệ thống làm mát và các thiết bị điều hòa không khí.
  • Ngành thực phẩm và đồ uống.
  • Nhà máy sản xuất công nghiệp.

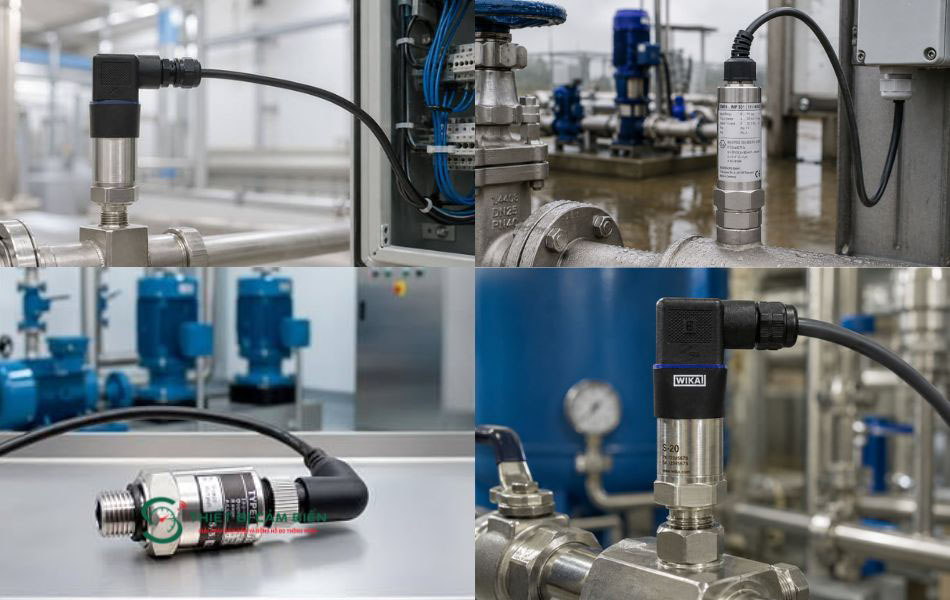

sensor ap suat 0-10 bar

Địa chỉ mua cảm biến áp suất 0-10 bar uy tín, giá rẻ

Thiết Bị Cảm Biến THP là đơn vị chuyên cung cấp các thiết bị đo lường và tự động hóa công nghiệp, trong đó có dòng cảm biến áp suất 0-10 bar được sử dụng phổ biến trong các hệ thống nước, khí nén, thủy lực, máy bơm và dây chuyền sản xuất. Với kinh nghiệm trong lĩnh vực thiết bị công nghiệp, chúng tôi mang đến các sản phẩm có thông số kỹ thuật rõ ràng, nguồn gốc xuất xứ minh bạch, đáp ứng nhu cầu sử dụng của nhiều hệ thống khác nhau.

Các dòng cảm biến đo áp suất 0-10 bar tại Thiết Bị Cảm Biến THP được lựa chọn với nhiều tùy chọn về thương hiệu, vật liệu, kiểu kết nối và tín hiệu ngõ ra như 4-20mA, 0-10V, giúp khách hàng dễ dàng lựa chọn thiết bị phù hợp với yêu cầu vận hành thực tế. Sản phẩm đi kèm đầy đủ tài liệu kỹ thuật, CO, CQ, Catalog và chính sách bảo hành rõ ràng.

Bên cạnh đó, đội ngũ kỹ thuật của Thiết Bị Cảm Biến THP luôn hỗ trợ tư vấn lựa chọn model, dải đo, vật liệu và phương án lắp đặt phù hợp nhằm giúp thiết bị hoạt động ổn định, hiệu quả trong từng hệ thống.

Quý khách hàng có nhu cầu mua cảm biến áp suất 0-10 bar chính hãng, giá cạnh tranh, vui lòng liên hệ ngay với Thiết Bị Cảm Biến THP để được tư vấn chi tiết và nhận báo giá phù hợp.
