4 Bước lắp đặt đồng hồ nước thải nhanh chóng, chi tiết

Đồng hồ nước thải là thiết bị chuyên dụng dùng để đo lưu lượng nước thải trong các hệ thống có chứa cặn bẩn, tạp chất, bùn hoặc hóa chất. Đồng hồ có nhiều loại khác nhau như dạng cơ, điện tử, tuabin…đáp ứng các nhu cầu đo lường trong từng hệ thống.

Tuy nhiên, để thiết bị hoạt động chính xác và bền bỉ, lắp đặt đồng hồ đo nước thải cần được thực hiện đúng kỹ thuật, từ việc lựa chọn vị trí, hướng dòng chảy đến đấu nối và vận hành. Trong bài viết này Thiết Bị Cảm Biến THP sẽ chia sẻ chi tiết các bước lắp đặt đồng hồ nước thải đúng kỹ thuật, mời bạn tham khảo:

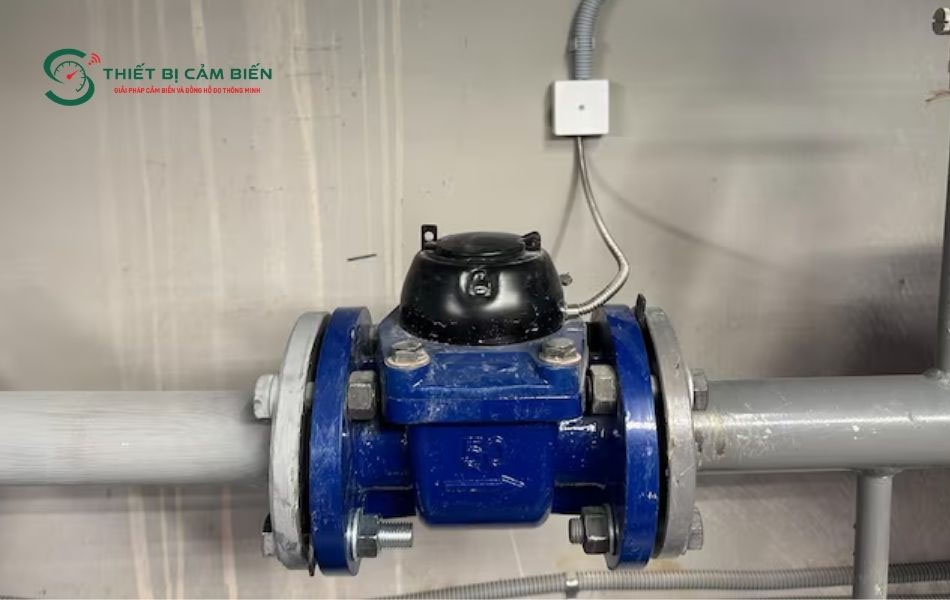

Hướng dẫn cách lắp đặt đồng hồ nước thải chuẩn xác

Dưới đây chúng tôi sẽ chia sẻ các bước lắp đặt đồng hồ đo nước thải đơn giản, đúng kỹ thuật, giúp thiết bị hoạt động ổn định và đảm bảo độ chính xác trong quá trình sử dụng:

Bước 1: Chuẩn bị trước khi lắp đặt

• Chọn đồng hồ đo lưu lượng nước thải có kích thước phù hợp với đường kính đường ống và dải lưu lượng cần đo.
• Kiểm tra vật liệu, cấp áp suất, kiểu kết nối và khả năng tương thích của đồng hồ với đặc tính nước thải.
• Chuẩn bị đầy đủ dụng cụ và vật tư lắp đặt như cờ lê, mỏ lết, gioăng cao su, bulong, đai ốc và các phụ kiện kết nối cần thiết.
• Vệ sinh đường ống, loại bỏ cặn bẩn và tạp chất tại vị trí chuẩn bị lắp đồng hồ.

Bước 2: Lựa chọn vị trí lắp đặt phù hợp

Để đồng hồ nước thải hoạt động chính xác, cần lựa chọn vị trí lắp đặt đáp ứng các tiêu chí sau:

• Ưu tiên vị trí đường ống luôn có nước đầy, tránh lắp tại điểm có khả năng xuất hiện bọt khí hoặc dòng chảy không ổn định.
• Lắp đặt tại vị trí dễ dàng quan sát, kiểm tra và bảo trì thiết bị khi cần thiết.
• Tránh các vị trí có rung động mạnh, gần máy bơm hoặc nguồn gây nhiễu ảnh hưởng đến kết quả đo.
• Đảm bảo đoạn ống trước và sau đồng hồ phù hợp với yêu cầu kỹ thuật của từng model.
• Không lắp đồng hồ tại vị trí có nguy cơ tích tụ quá nhiều cặn bẩn hoặc rác thải gây ảnh hưởng đến bộ phận đo.

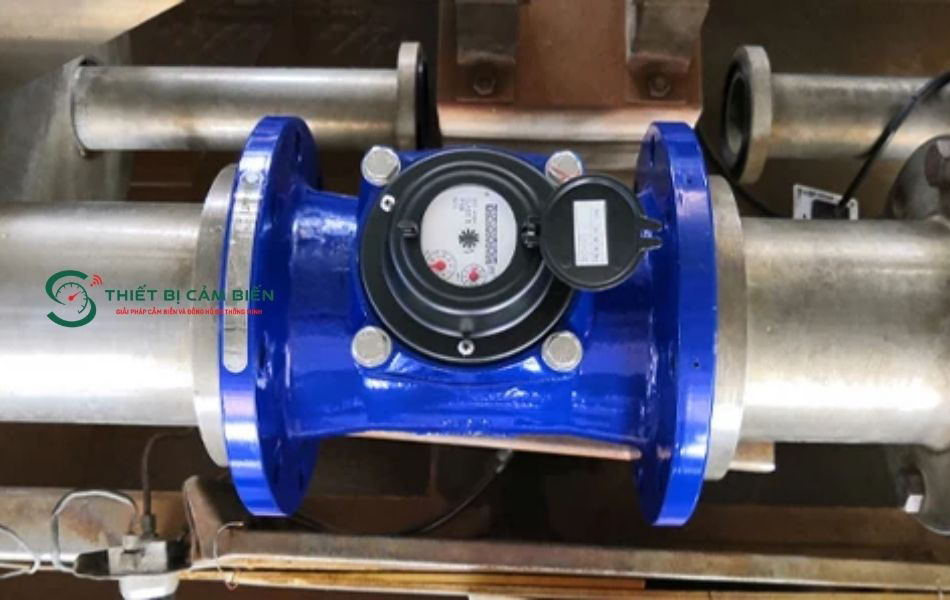

Bước 3: Tiến hành lắp đặt đồng hồ đo nước thải

• Ngắt dòng chảy và thực hiện các biện pháp an toàn trước khi tiến hành lắp đặt.
• Đưa đồng hồ vào vị trí cần lắp, kiểm tra chiều dòng chảy theo mũi tên được ký hiệu trên thân đồng hồ.
• Đặt gioăng đúng vị trí giữa hai mặt bích, đảm bảo gioăng không bị lệch hoặc che vào bên trong đường ống.
• Lắp bulong và đai ốc, sau đó siết đều các vị trí để đảm bảo mối nối chắc chắn và hạn chế rò rỉ.
• Đối với đồng hồ điện tử, thực hiện đấu nối nguồn điện và tín hiệu truyền về thiết bị hiển thị, PLC hoặc hệ thống điều khiển theo đúng sơ đồ của nhà sản xuất.
• Kiểm tra toàn bộ các điểm kết nối trước khi đưa hệ thống vào vận hành.

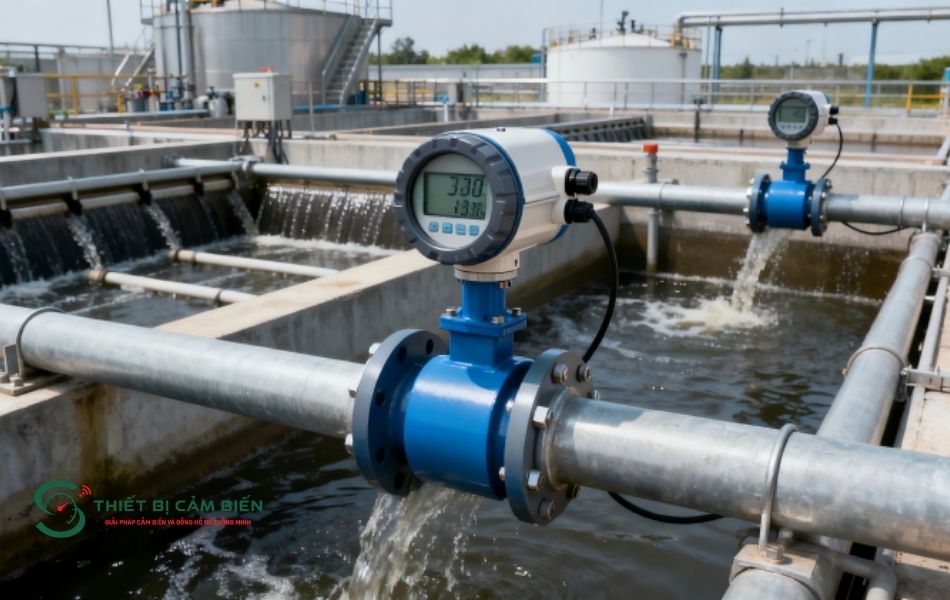

Bước 4: Kiểm tra và vận hành thử

• Mở van hoặc cho dòng nước thải đi qua đồng hồ từ từ, tránh tạo áp lực đột ngột lên thiết bị.
• Kiểm tra các vị trí kết nối xem có xảy ra tình trạng rò rỉ nước hay không.
• Quan sát màn hình hiển thị và kiểm tra các thông số như lưu lượng tức thời, tổng lưu lượng và vận tốc dòng chảy.
• Đối với đồng hồ điện tử, kiểm tra tín hiệu đầu ra và khả năng truyền dữ liệu về hệ thống điều khiển.
• Nếu thiết bị hoạt động ổn định và các thông số hiển thị bình thường, có thể đưa đồng hồ vào vận hành chính thức.

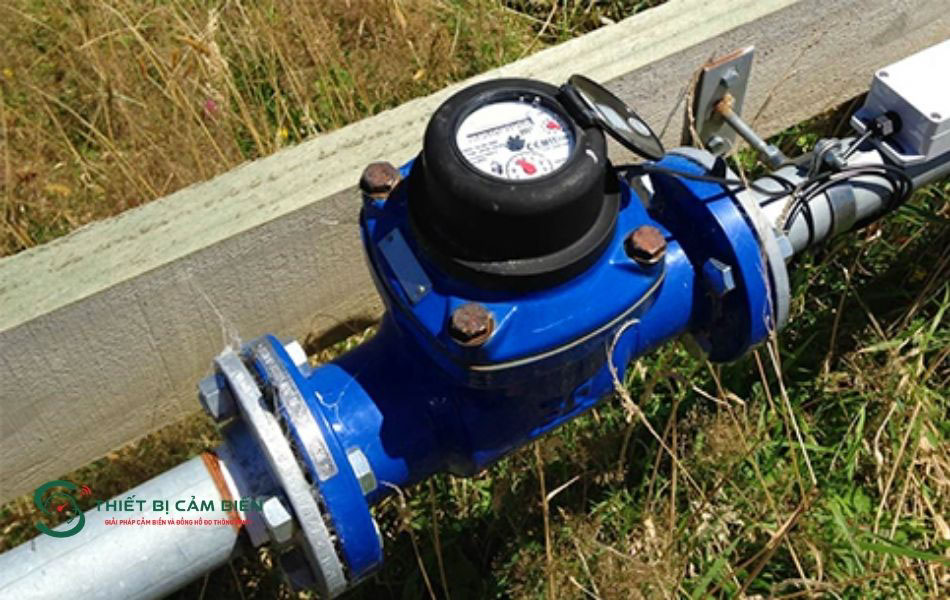

Những lưu ý quan trọng khi lắp đặt đồng hồ đo nước thải

Đồng hồ đo lưu lượng nước thải thường phải làm việc trong môi trường có cặn bẩn, hóa chất và lưu lượng thay đổi liên tục. Do đó trong quá trình sử dụng và lắp đặt cần lưu ý những vấn đề sau:

• Đường ống phải đảm bảo đầy nước vì khi đường ống không đầy dòng chảy sẽ tiếp xúc không ổn định với bộ phận đo, làm ảnh hưởng đến kết quả đo được.
• Lựa chọn kích thước đồng hồ dựa vào đường kính ống và lưu lượng nhỏ nhất, trung bình và lớn nhất để lựa chọn đồng hồ có dải đo phù hợp.
• Nếu nước thải chứa axit, kiềm, dung môi hoặc hóa chất có tính ăn mòn, cần lựa chọn đồng hồ có lớp lót, điện cực và vật liệu tiếp xúc tương thích với môi chất.
• Đối với nước thải có nhiều bùn, rác hoặc chất rắn có thể làm giảm hiệu quả đo và ảnh hưởng đến tuổi thọ thiết bị. Với hệ thống có hàm lượng cặn cao, nên có phương án xử lý hoặc vệ sinh đường ống phù hợp.
• Tránh để bọt khí đi qua đồng hồ vì có thể khiến tín hiệu đo dao động, đặc biệt khi lưu lượng thay đổi liên tục sẽ làm cho đồng hồ xuất hiện chỉ số bất thường.
• Với đồng hồ điện tử, cần kiểm tra khả năng chống nước, chống bụi và mức độ ảnh hưởng của rung động, nhiệt độ hoặc nhiễu điện từ tại khu vực lắp đặt.

Câu hỏi thường gặp khi lắp đặt đồng hồ nước thải

1. Có nên lắp đồng hồ nước thải ngay sau máy bơm không?

Không. Vì dòng chảy tại vị trí này thường có độ xoáy và nhiễu động cao, nên lắp đồng hồ tại đoạn ống có dòng chảy ổn định, đồng thời đảm bảo khoảng cách ống thẳng theo yêu cầu kỹ thuật của từng model.

2. Đồng hồ đo nước thải điện tử có cần nối đất không?

Có. Đồng hồ nước thải điện tử cần được tiếp địa đúng kỹ thuật để hạn chế nhiễu và giúp tín hiệu đo ổn định hơn. Dây tiếp địa phải được đấu nối theo sơ đồ và hướng dẫn của nhà sản xuất, đặc biệt khi đồng hồ kết nối với PLC hoặc hệ thống giám sát.

3. Đồng hồ đo lưu lượng nước thải nên lắp ở vị trí nào?

Nên chọn vị trí mà đường ống luôn đầy nước, dòng chảy ổn định và ít bọt khí. Vị trí lắp cần có đủ không gian để quan sát, kiểm tra và bảo trì thiết bị. Với đường ống đứng, nên ưu tiên hướng dòng chảy từ dưới lên trên.

4. Các thiết bị cần lắp đặt trước và sau đồng hồ nước thải gồm những gì?

Tùy vào đặc điểm hệ thống, có thể bố trí van khóa, van một chiều và thiết bị xử lý rác hoặc cặn trước hoặc sau đồng hồ phổ biến là van y lọc. Van khóa giúp cô lập thiết bị khi bảo trì, trong khi van một chiều hỗ trợ hạn chế dòng chảy ngược đối với hệ thống bơm. Thiết bị lọc hoặc xử lý rác cần được lựa chọn dựa trên đặc tính thực tế của nước thải để tránh tình trạng tắc nghẽn.

5. Khoảng cách ống thẳng trước và sau đồng hồ nước thải bao nhiêu?

Khoảng cách phụ thuộc vào từng loại và model đồng hồ. Với nhiều dòng đồng hồ điện tử, giá trị tham khảo thường là 5D phía trước và 3D phía sau, trong đó D là đường kính danh nghĩa của đường ống. Khi thi công thực tế, nên ưu tiên thông số do nhà sản xuất cung cấp để đảm bảo điều kiện đo phù hợp.

Việc lắp đặt đồng hồ đo nước thải cần được thực hiện đúng ngay từ khâu khảo sát vị trí, lựa chọn thiết bị đến thi công và vận hành thử. Đảm bảo đường ống đầy nước, dòng chảy ổn định, khoảng cách lắp đặt phù hợp và đấu nối tín hiệu, tiếp địa chính xác sẽ giúp thiết bị duy trì độ tin cậy trong quá trình đo và hạn chế các sai số không mong muốn.

Nếu quý khách đang cần lắp đặt đồng hồ đo nước thải cho nhà máy, hệ thống xử lý nước thải hoặc đường ống xả thải, Thiết Bị Cảm Biến THP sẵn sàng hỗ trợ tư vấn lựa chọn đồng hồ theo đường kính ống, lưu lượng và đặc tính môi chất. Liên hệ Hotline 0967.334.383 để được đội ngũ kỹ thuật tư vấn phương án phù hợp với hệ thống thực tế.
