Trong các hệ thống lò nung, lò hơi hay dây chuyền sản xuất, việc theo dõi nhiệt độ có ảnh hưởng trực tiếp đến hiệu quả vận hành và chất lượng sản phẩm. Cặp nhiệt điện là một trong những giải pháp được ứng dụng cho nhu cầu này, đặc biệt tại các vị trí có mức nhiệt cao. Để hiểu rõ cách thiết bị hoạt động, các loại thường gặp thì hãy cùng Thiết bị Cảm Biến THP tìm hiểu chi tiết trong bài viết dưới đây!

Nội dung bài viết

Cặp nhiệt điện là gì?

Cặp nhiệt điện (Thermocouple) là loại cảm biến nhiệt độ được cấu tạo từ hai dây dẫn bằng kim loại khác nhau, được nối với nhau tạo thành một mạch kín. Khi có sự chênh lệch nhiệt độ giữa các mối nối, cặp nhiệt điện sẽ tạo ra suất điện động nhiệt, từ đó giúp xác định và chuyển đổi thành giá trị nhiệt độ tương ứng.

Cặp nhiệt điện được sử dụng phổ biến trong các hệ thống đo lường công nghiệp, đặc biệt phù hợp với những ứng dụng yêu cầu đo nhiệt độ cao, nhiệt độ thay đổi liên tục như lò nung, lò sấy, dây chuyền gia nhiệt và các thiết bị xử lý nhiệt.

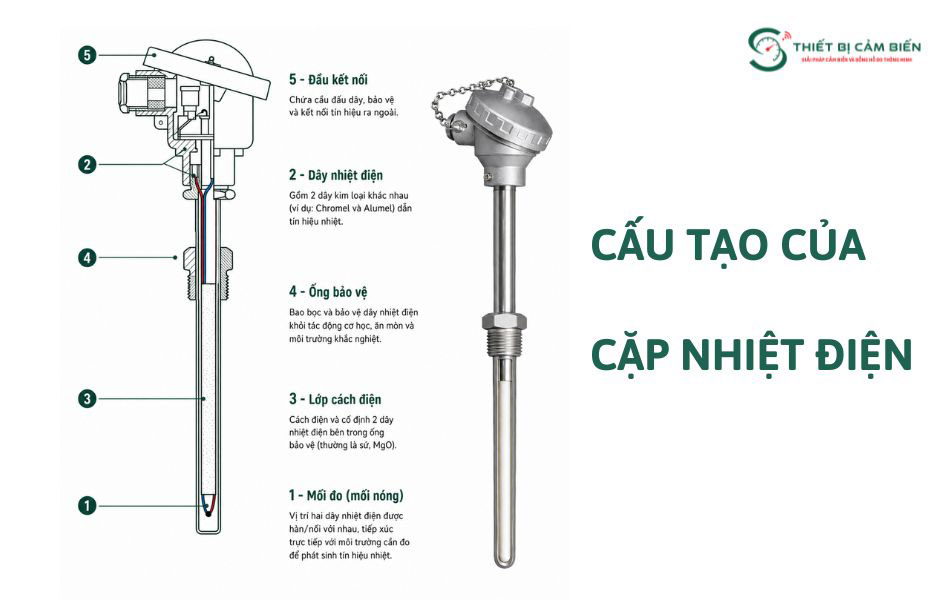

Cấu tạo của cặp nhiệt điện

Cảm biến nhiệt điện có cấu tạo gồm 5 bộ phận chính như sau:

Điểm đo nhiệt (Measuring Junction): Gồm hai dây kim loại khác nhau được nối với nhau, trực tiếp tiếp nhận sự thay đổi nhiệt độ và tạo tín hiệu điện.
Dây cặp nhiệt điện (Thermocouple Wires): Giúp nối phần đo nhiệt và bộ điều khiển.
Bộ phận cách điện (Ceramic Insulators): Thường làm từ gốm hoặc sứ chịu nhiệt, giúp cách ly hai dây dẫn và hạn chế hiện tượng chập điện.
Vỏ bảo vệ (Protective Sheath): Là lớp vỏ bên ngoài thường làm bằng inox, có chức năng bảo vệ các bộ phận bên trong khỏi hư hỏng do nhiệt độ cao, rung động, va đập, bụi bẩn hoặc môi trường ăn mòn.
Đầu kết nối (Connection Head): Dùng để đấu nối cặp nhiệt điện với bộ hiển thị, PLC, bộ điều khiển hoặc transmitter.

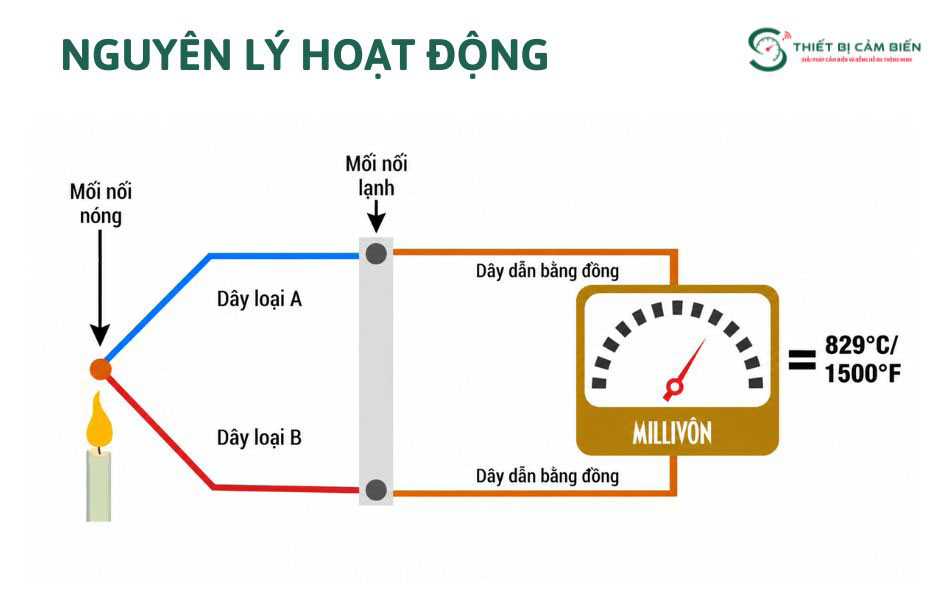

Nguyên lý hoạt động của cặp nhiệt điện

Cặp nhiệt điện hoạt động dựa trên hiệu ứng nhiệt Seebeck. Hai dây kim loại khác nhau được hàn với nhau tại một đầu, tạo thành mối nối đo (Measuring Junction) hay còn gọi là đầu nóng. Đây là vị trí tiếp xúc trực tiếp với môi trường cần đo nhiệt độ. Hai đầu dây còn lại là đầu tham chiếu, được ký hiệu (+) và (-). Khi có sự chênh lệch nhiệt độ giữa đầu nóng và đầu tham chiếu, các electron dịch chuyển và tạo ra một hiệu điện thế nhỏ ở hai đầu dây.

Khi nhiệt độ tại mối nối đo thay đổi, điện áp sinh ra cũng thay đổi theo nhưng không hoàn toàn tuyến tính. Thiết bị đo sẽ dựa vào giá trị điện áp và đặc tuyến của từng loại cặp nhiệt điện để xác định nhiệt độ tại đầu đo.

Phân loại cặp nhiệt điện phổ biến trong công nghiệp

Dựa vào chất liệu chế tạo của 2 dây kim loại, Thermocouple được phân loại thành các Type K, J, T, E, N, S, R và B. Tùy vào từng loại cặp nhiệt điện sẽ có dải đo nhiệt, độ nhạy, ổn định và khả năng chịu nhiệt khác nhau. Chi tiết từng loại như sau:

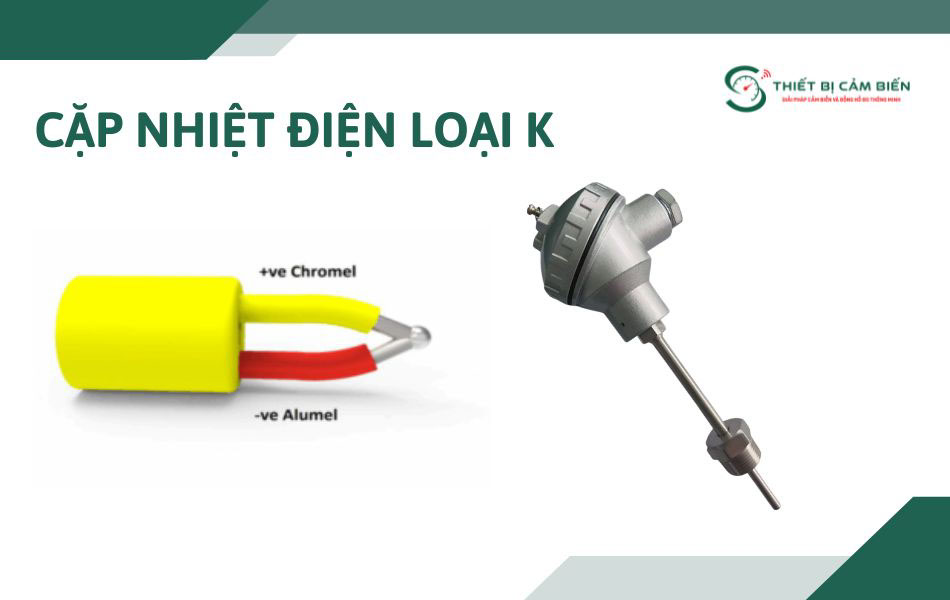

Cặp nhiệt điện loại K

Chất liệu chế tạo: Nickel-Chromium / Nickel-Alumel.
Dải đo: Khoảng –270°C đến +1200°C.
Đặc điểm: Giá thành hợp lý, độ bền cao, hoạt động ổn định và được sử dụng phổ biến nhất.
Ứng dụng: Lò nung, lò sấy, dây chuyền gia nhiệt, máy móc và các hệ thống công nghiệp thông thường.

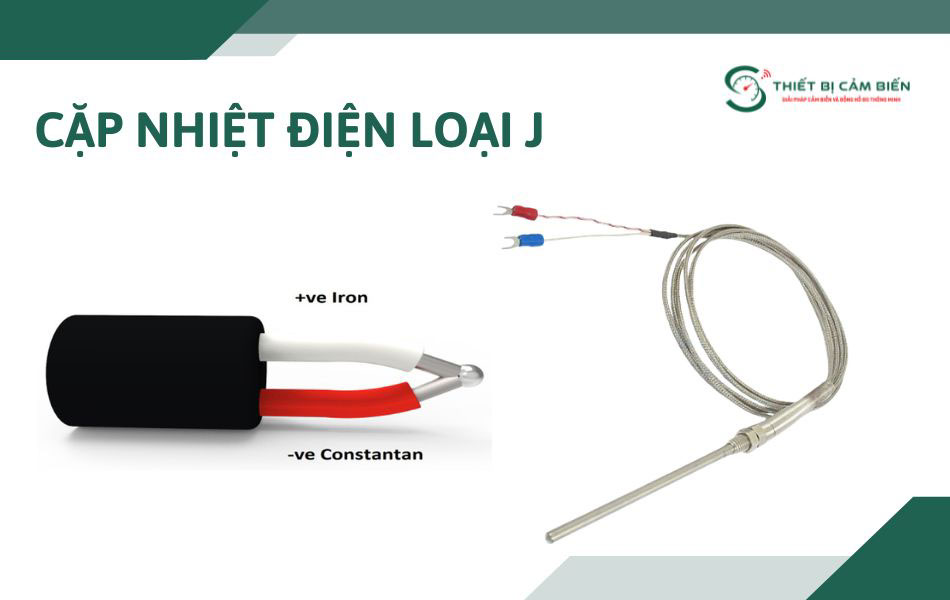

Cặp nhiệt điện loại J

Chất liệu chế tạo: Sắt / Constantan.
Dải đo: Khoảng –210°C đến +760°C.
Đặc điểm: Độ nhạy tốt, giá thành hợp lý nhưng tuổi thọ ở nhiệt độ cao thấp hơn Type K.
Ứng dụng: Máy móc công nghiệp, thiết bị gia nhiệt và các hệ thống yêu cầu đo nhiệt độ trung bình

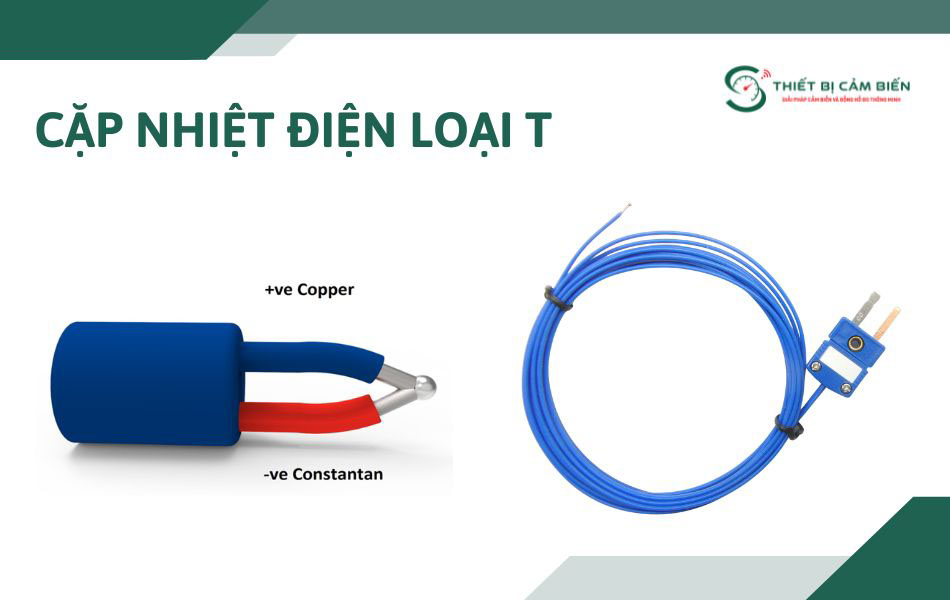

Cặp nhiệt điện loại T

Chất liệu chế tạo: Đồng / Constantan.
Dải đo: Khoảng –270°C đến +370°C.
Đặc điểm: Độ ổn định và độ chính xác tốt ở vùng nhiệt độ thấp.
Ứng dụng: Kho lạnh, thiết bị đông lạnh, hệ thống làm lạnh và bảo quản thực phẩm.

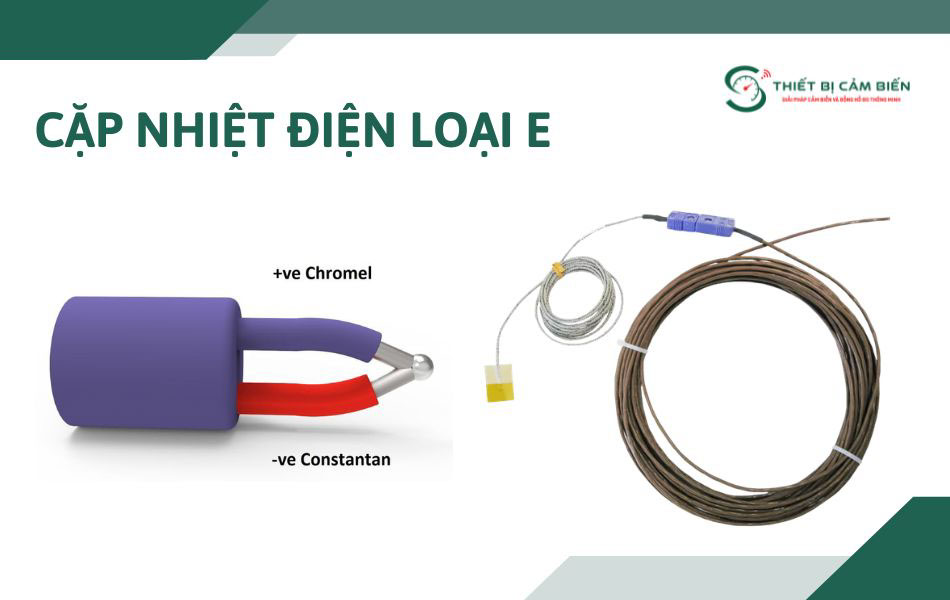

Cặp nhiệt điện loại E

Chất liệu chế tạo: Nickel-Chromium / Constantan.
Dải đo: Khoảng –270°C đến +870°C.
Đặc điểm: Tín hiệu nhiệt điện mạnh, độ nhạy cao và phản hồi nhanh khi nhiệt độ thay đổi.
Ứng dụng: Các hệ thống cần phát hiện nhanh sự thay đổi nhiệt độ và đo nhiệt độ trong dải trung bình.

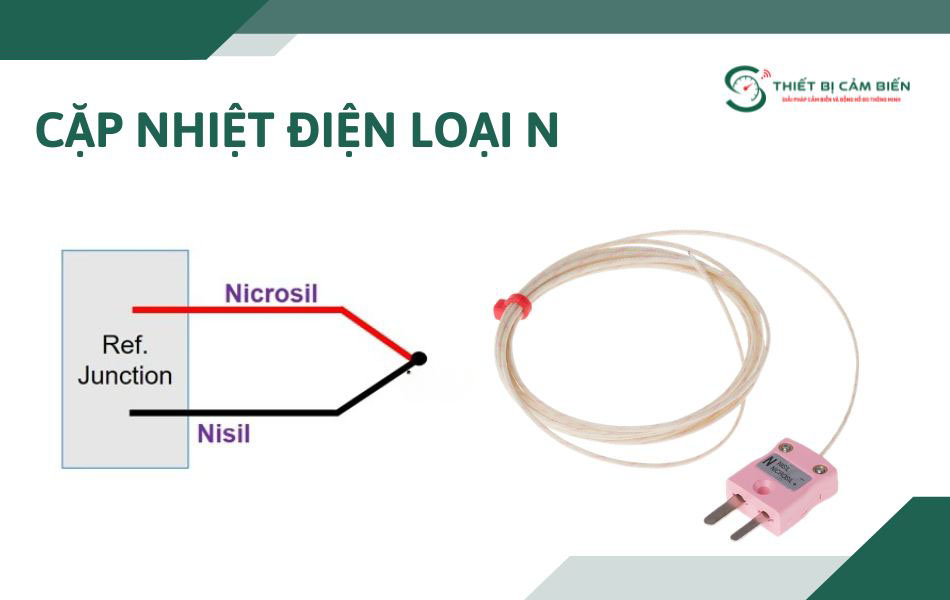

Cặp nhiệt điện loại N

Chất liệu chế tạo: Nicrosil / Nisil.
Dải đo: Có thể sử dụng trong các ứng dụng nhiệt độ cao, tùy cấu hình thiết bị.
Đặc điểm: Có khả năng chống oxy hóa và ổn định tốt hơn Type K trong môi trường nhiệt độ cao.
Ứng dụng: Các hệ thống công nghiệp nhiệt độ cao, đặc biệt những môi trường yêu cầu độ ổn định lâu dài.

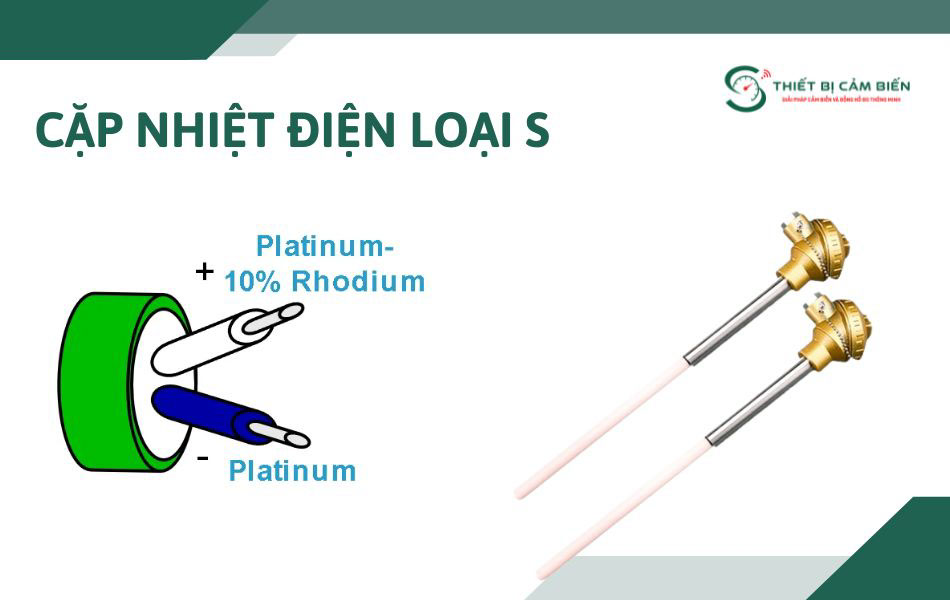

Cặp nhiệt điện loại S

Chất liệu chế tạo: Platinum / Rhodium 10% – Platinum.
Dải đo: Khoảng –50°C đến +1600°C.
Đặc điểm: Độ chính xác, độ ổn định cao và khả năng chịu nhiệt tốt; thường sử dụng ống bảo vệ bằng sứ.
Ứng dụng: Lò nung, lò đốt, ngành dược phẩm, sinh học và các hệ thống nhiệt độ rất cao.

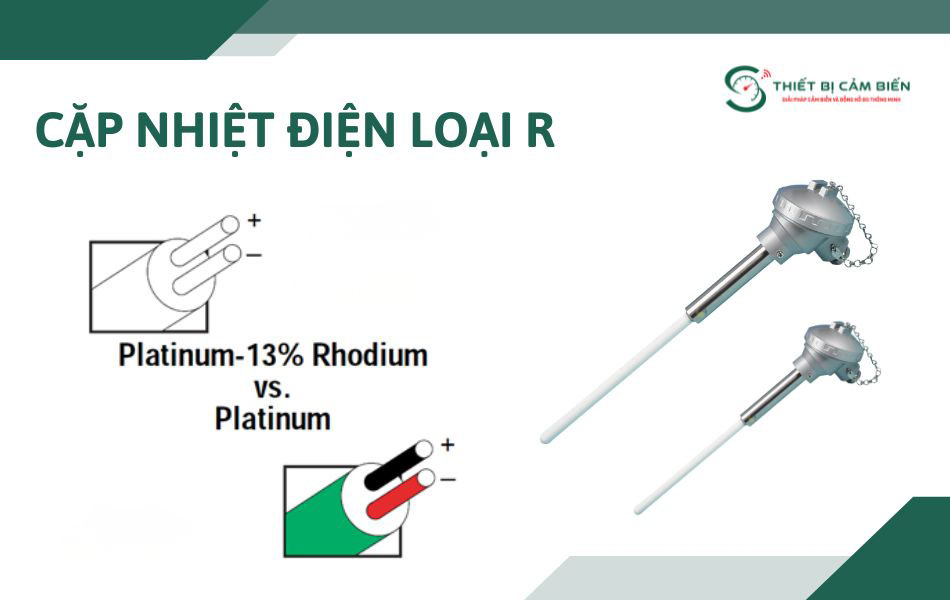

Cặp nhiệt điện loại R

Chất liệu chế tạo: Platinum / Rhodium 13% – Platinum.
Dải đo: Khoảng –50°C đến +1500°C.
Đặc điểm: Tương tự Type S nhưng có hàm lượng Rhodium cao hơn, cho khả năng hoạt động ổn định ở nhiệt độ cao.
Ứng dụng: Lò nhiệt độ cao, luyện kim và các hệ thống công nghiệp yêu cầu độ chính xác, độ ổn định cao.

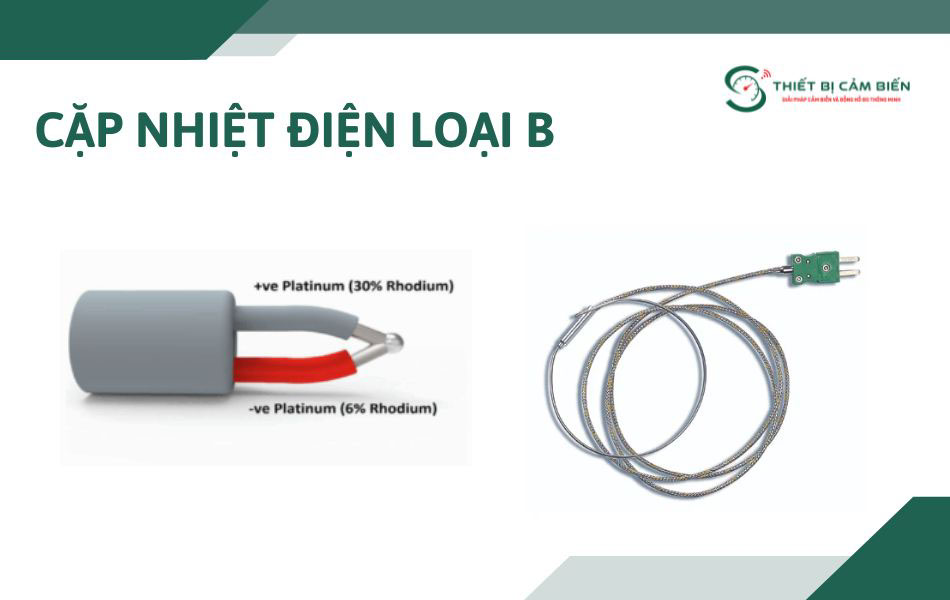

Cặp nhiệt điện loại B

Chất liệu chế tạo: Platinum / Rhodium 30% – Platinum / Rhodium 6%.
Dải đo: Khoảng 0°C đến +1700°C.
Đặc điểm: Khả năng chịu nhiệt rất cao, phù hợp với các ứng dụng nhiệt độ khắc nghiệt.
Ứng dụng: Luyện kim, lò nhiệt độ cao, sản xuất vật liệu chịu nhiệt và các quy trình công nghiệp đặc biệt.

Hướng dẫn lựa chọn cặp nhiệt điện phù hợp cho hệ thống

Để chọn đúng cặp nhiệt điện, cần dựa vào điều kiện đo thực tế thay vì chỉ nhìn vào dải nhiệt. Một số yếu tố quan trọng gồm:

Theo dải nhiệt: Xác định khoảng nhiệt độ thấp nhất và cao nhất của hệ thống. Từ đó chọn loại thermocouple có dải đo phù hợp, ví dụ Type T cho nhiệt độ thấp, Type K cho dải rộng, còn Type S, R hoặc B phù hợp với nhiệt độ rất cao.
Theo loại Thermocouple: Mỗi loại K, J, T, E, N, S, R, B có đặc tính riêng về độ nhạy, độ ổn định, khả năng chịu nhiệt và chi phí. Nên chọn loại phù hợp với yêu cầu đo thay vì ưu tiên một loại cố định.
Theo môi trường sử dụng: Cần xem xét môi trường có độ ẩm cao, oxy hóa, hóa chất, rung động hay nhiệt độ khắc nghiệt hay không. Điều này ảnh hưởng trực tiếp đến độ bền và tuổi thọ của cảm biến.
Theo vật liệu vỏ bảo vệ: Vỏ bảo vệ cần chịu được nhiệt độ, ăn mòn và tác động cơ học tại vị trí lắp đặt. Các vật liệu thường gặp gồm inox, hợp kim chịu nhiệt hoặc sứ.
Theo kích thước đầu dò: Chiều dài và đường kính đầu dò cần phù hợp với vị trí đo. Đầu dò nhỏ thường phản hồi nhanh hơn, trong khi đầu dò lớn có độ bền cơ học tốt hơn.
Theo kiểu kết nối: Có thể lựa chọn kết nối ren, mặt bích hoặc compression fitting tùy cấu tạo đường ống, bồn chứa hay thiết bị cần đo.
Theo tín hiệu đầu ra: Cặp nhiệt điện thường tạo tín hiệu mV và có thể kết nối trực tiếp với bộ điều khiển tương thích hoặc qua transmitter để chuyển đổi sang tín hiệu tiêu chuẩn như 4–20 mA.

Hy vọng bài viết đã giúp bạn hiểu rõ hơn về cặp nhiệt điện, từ nguyên lý hoạt động, các loại phổ biến đến cách lựa chọn phù hợp với nhu cầu sử dụng.
