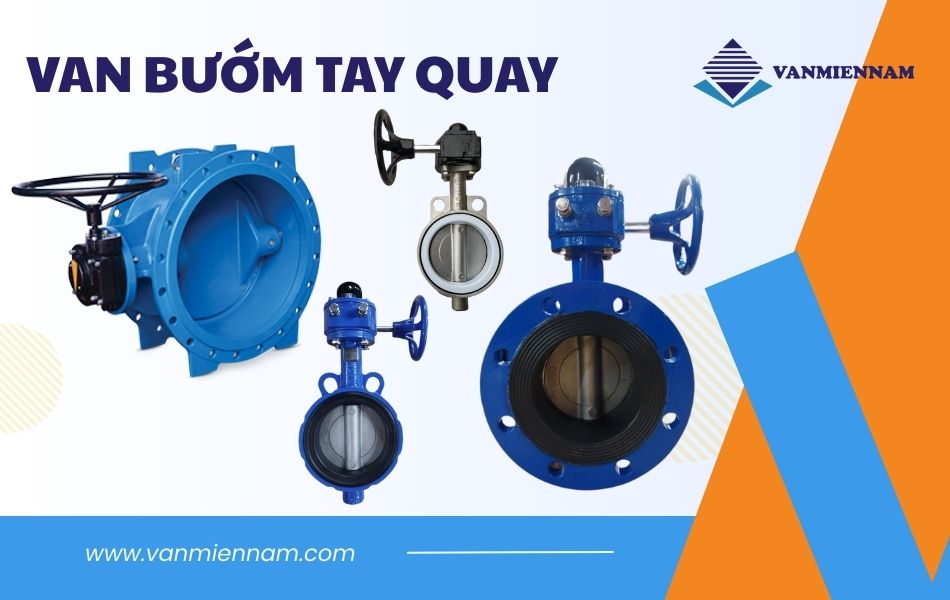

Van bướm tay quay

Van bướm tay quay là thiết bị cơ khí sử dụng tay quay vô lăng để điều khiển van đóng hoặc mở từ đó cho phép dòng chảy lưu chất đi qua đường ống dễ dàng. Thiết bị làm từ vật liệu gang, inox…kết nối wafer, mặt bích phù hợp dùng cho đường ống có kích thước từ DN50 trở lên.

Giới thiệu van bướm tay quay

Van bướm tay quay (Van bướm vô lăng, van bướm tay xoay) là loại van công nghiệp dạng cơ, dùng để điều tiết lưu lượng của dòng chảy chất lỏng, khí hoặc hơi trong hệ thống đường ống. Thiết bị được vận hành bằng tay quay vô lăng kết hợp hộp số trợ lực giúp đóng mở dễ dàng, nhẹ nhàng mà không tốn nhiều sức lực phù hợp dùng cho hệ thống lớn, áp lực dòng chảy cao.

Thông số kỹ thuật van bướm tay quay

• Kích thước: DN50 – DN500
• Thân: Gang/Inox
• Trục van: Inox 304
• Đĩa van: Inox 304 bọc gioăng EPDM/PTFE
• Kết nối: Wafer, mặt bích
• Kiểu vận hành: Tay quay kèm hộp số trợ lực
• Tiêu chuẩn kết nối: JIS, BS, ANSI, DIN
• Áp lực làm việc: 10bar, 16bar
• Nhiệt độ làm việc: -10 độ đến 180 độ C
• Ứng dụng: Nước sạch, nước thải, dầu khí

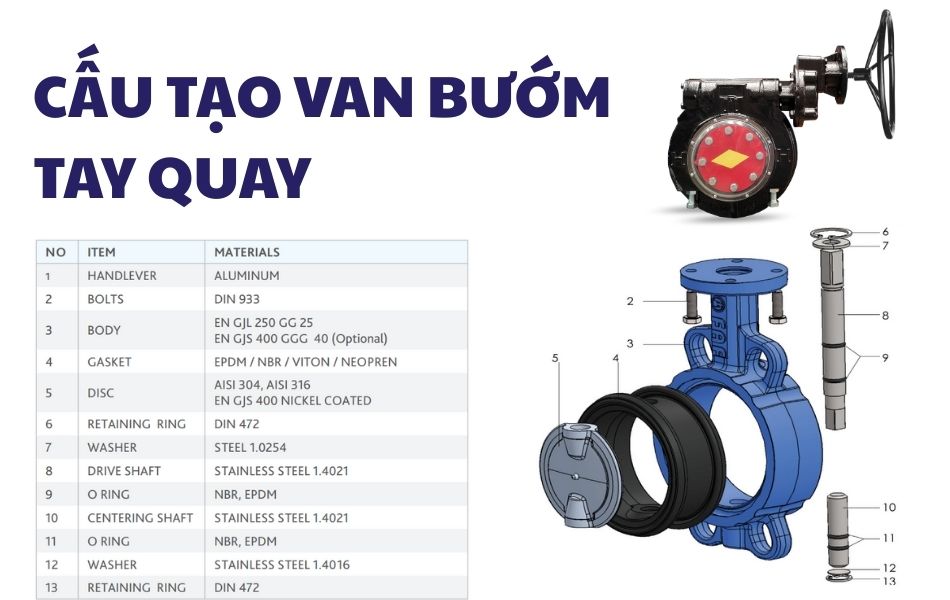

Cấu tạo van bướm tay quay vô lăng

Van bướm tay quay có cấu tạo đơn giản bao gồm:

Thân van (Body)	Được làm bằng vật liệu gang, inox hoặc nhựa và có gắn mặt bích hoặc tai bích để lắp vào đường ống.
Đĩa van (Disc)	Làm bằng inox, có dạng hình tròn giống với cánh bướm dùng để cho phép hoặc ngăn chặn chất lỏng đi qua.
Trục van (Steam)	Có nhiệm vụ truyền lực momen xoắn từ tay quay vô lăng xuống đĩa van.
Đệm làm kín (Seal)	Giúp làm kín khoảng cách giữa đĩa van và thân van, khi van đóng sẽ không làm rò rỉ lưu chất, thường làm từ EPDM, NBR hoặc PTFE.
Tay quay vô lăng (Handwheel)	Được gắn vào trục van, khi xoay vô lăng sẽ tạo ra lực điều chỉnh van đóng hoặc mở.
Hộp số trợ lực (Gearbox)	Bao gồm hệ thống các bánh răng, giúp xoay tay quay nhẹ nhàng, không tốn nhiều sức lực.

Nguyên lý hoạt động của van bướm tay quay

Van cánh bướm tay quay có thể điều tiết và kiểm soát lưu lượng đi qua hệ thống thông qua việc điều chỉnh góc mở của đĩa van:

• Trang thái mở (Mở hoàn toàn hoặc theo góc xoay): Quay vô lăng để tạo ra lực truyền xuống trục van, làm di chuyển đĩa van song song với dòng chảy để lưu chất đi qua hoàn toàn hoặc mở các góc 0 đến 90 độ để kiểm soát lưu lượng của dòng chảy.
• Trạng thái đóng (Đóng hoàn toàn): Quay vô lăng ngược lại để đĩa van trở về vị trí ban đầu, vuông góc với dòng chảy để đóng kín van hoàn toàn, ngăn không cho chất lỏng đi qua.

Các loại van bướm tay quay phổ biến trên thị trường

Van bướm tay quay có mẫu mã đa dạng, làm từ vậy liệu gang, inox…phù hợp với nhiều hệ thống công nghiệp, dân dụng.

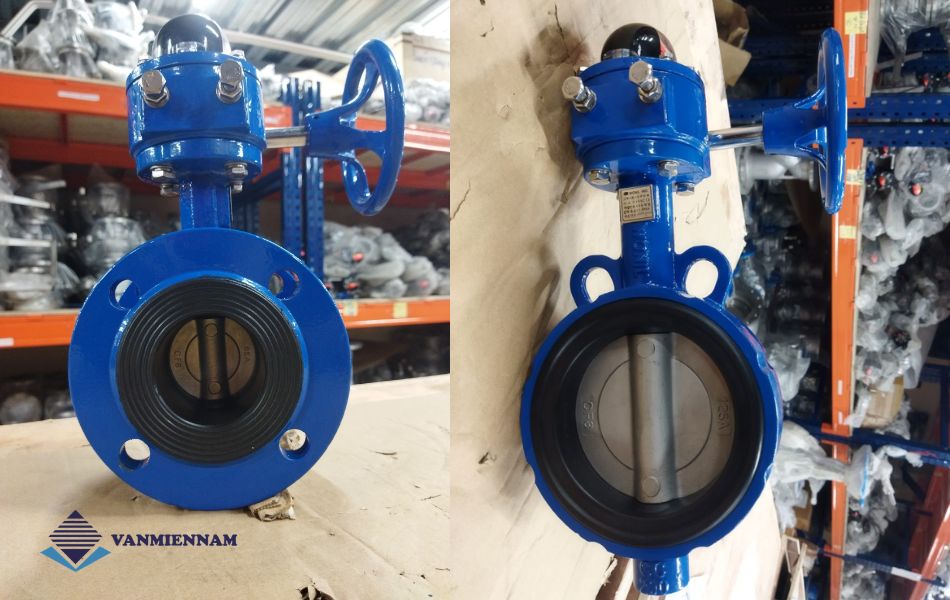

Van bướm tay quay gang

Van bướm gang tay quay được làm từ chất liệu gang phủ sơn epoxy, vận hành bằng tay quay vô lăng nên có giá thành rẻ, chịu được nhiệt và áp lực cao khoảng 120 độ C, thích hợp dùng cho hệ thống nước sạch, nước thải, pccc…

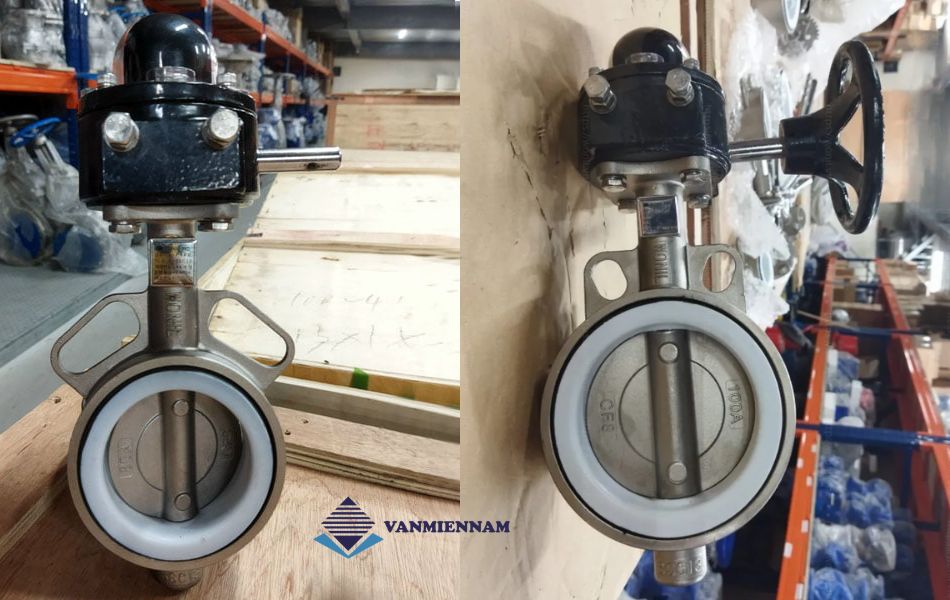

Van bướm tay quay inox

Là loại van bướm có đặc tính chống ăn mòn, chống oxy hóa, gỉ sét nhờ vào toàn thân được làm từ vật liệu inox 304. Van phù hợp dùng trong hệ thống yêu cầu an toàn vệ sinh cao, hệ thống nước sạch, y tế, sản xuất.

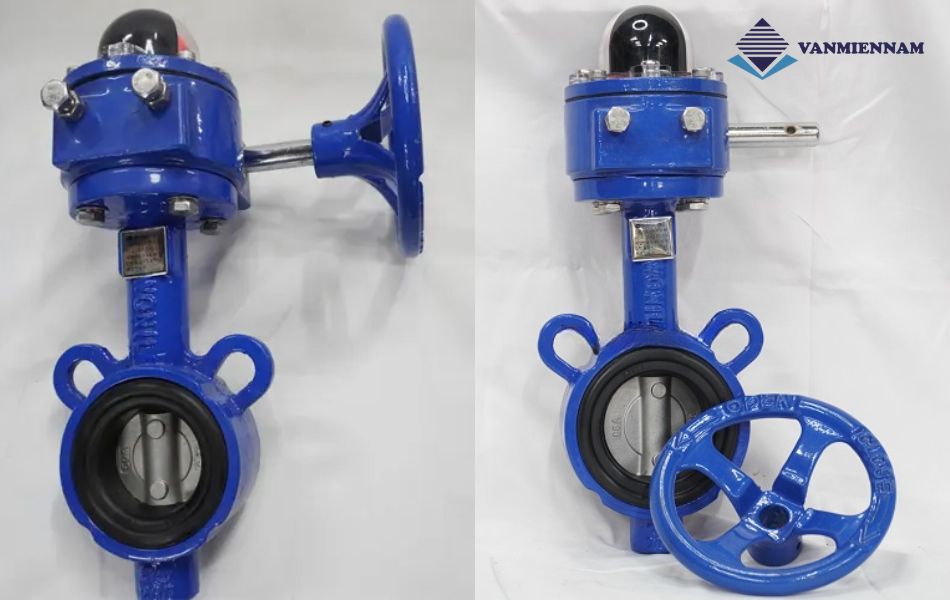

Van bướm tay quay wafer

Van bướm tay quay wafer là kiểu van có thiết kế dạng kẹp wafer giữa 2 mặt bích của đường ống và được cố định bằng bulong đai ốc. Kiểu kết nối này dễ lắp đặt, phù hợp với hệ thống nhỏ, có chi phí thấp và chất lượng ổn định.

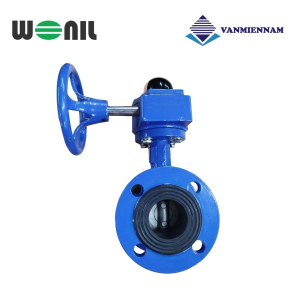

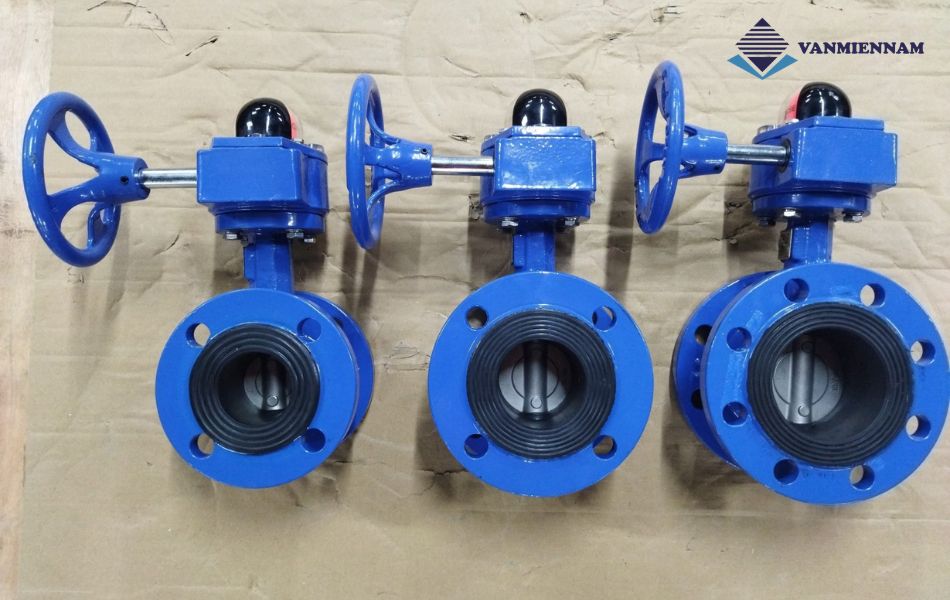

Van bướm tay quay mặt bích

Sản phẩm này thường dùng trong hệ thống có áp lực lớn, kích thước từ DN50 trở lên nên có giá thành cao hơn so với loại wafer. Van bướm tay quay mặt bích có thiết kế mặt bích ở 2 đầu thân van giúp lắp  vào đường ống chắc chắn. Mặt bích được sản xuất theo tiêu chuẩn JIS, ANSI, BS, DIN có khả năng làm kín tốt, đóng mở trơn tru.

So sánh van bướm tay quay với van bướm tay gạt

Tiêu chi	Van bướm tay quay	Van bướm tay gạt
Cơ chế vận hành	Xoay vô lăng để mở hoặc đóng van nhằm điều chỉnh lưu lượng dòng chảy.	Gạt tay để đóng/mở van giúp lưu thông và ngăn chặn dòng chảy.
Đặc điểm thao tác	Vận hành nhẹ hơn, quay từ từ và chính xác	Thao tác nhanh, đóng/mở tức thời
Kích thước đường ống	DN50 – DN500	DN50 – DN150
Khả năng điều tiết	Điều tiết lưu lượng ổn định, dễ kiểm soát góc mở.	Điều tiết lưu lượng cho dòng chảy có áp lực thấp.
Lực vận hành	Nhẹ hơn nhờ cơ cấu hộp số trợ lực	Dùng lực tay trực tiếp
Tốc độ đóng/mở	Chậm hơn do phải quay nhiều vòng	Nhanh hơn
Chi phí đầu tư	Giá thành cao hơn	Giá thành thấp hơn
Vị trí lắp đặt phù hợp	Hệ thống lớn, áp suất cao hoặc vị trí khó thao tác	Hệ thống nhỏ, dễ tiếp cận vận hành
Ưu điểm nổi bật	Vận hành ổn định, phù hợp đường ống lớn và áp lực cao	Đơn giản, dễ sử dụng, tiết kiệm chi phí
Khi nào nên chọn?	Thích hợp cho hệ thống lớn, cần điều tiết lưu lượng chính xác hơn	Thích hợp cho hệ thống cần đóng/mở nhanh, kích thước nhỏ

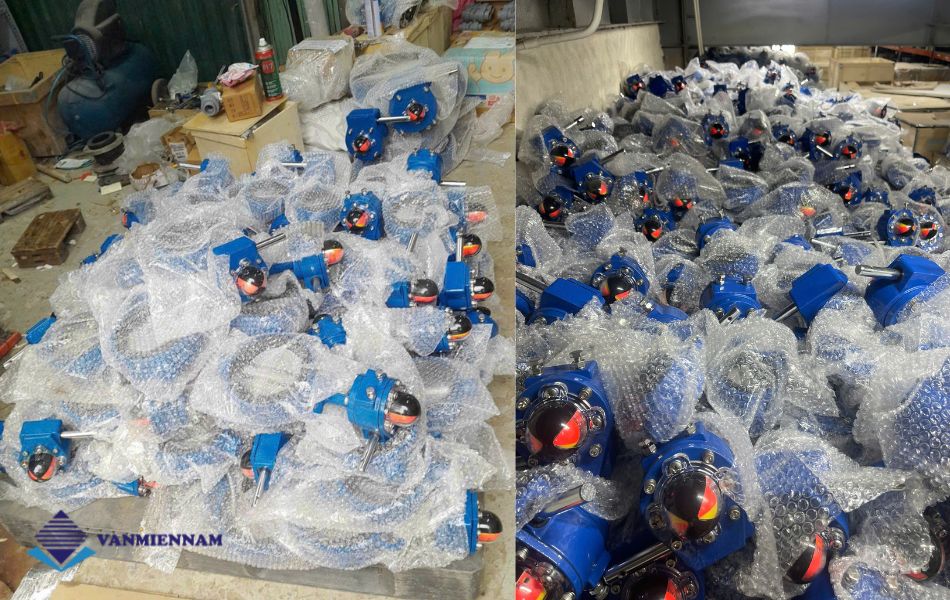

Ưu điểm của van bướm tay quay

Van bướm tay xoay sở hữu nhiều ưu điểm nổi bật nên được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, cấp thoát nước và xử lý nước thải. Chi tiết như sau:

• Cấu tạo van đơn giản, thiết kế nhỏ gọn mà vẫn đảm bảo hiệu quả kiểm soát hoặc điều tiết lưu lượng dòng chảy so với van cổng hoặc van cầu.
• Bộ phận điều khiển tay quay vô lăng được trang bị thêm hộp số trợ lực giúp đóng mở nhẹ nhàng, dễ dàng nên dùng được cho cả hệ thống có áp lực cao.
• Đĩa van bướm có thể mở hoàn toàn ở góc 90 độ hoặc mở các góc nhỏ hơn từ 45, 60, 80…nhằm điều tiết hoặc lưu thông dòng lưu chất đi qua theo yêu cầu hệ thống.
• Van bướm tay quay có mẫu mã đa dạng, kích thước từ DN50 đến DN500, chế tạo từ inox, gang, nhựa, kết nối theo kiểu wafer, mặt bích, lug nên dùng được trong nhiều môi trường khác nhau từ nước sạch, thải, hơi nóng, dầu…
• Khả năng chống ăn mòn, chịu được nhiệt cao tới 120 độ C, chịu áp lực 16 bar, van hoạt động ổn định, trơn tru và ít xảy ra hư hỏng.
• Dòng van này có giá thành rẻ, dễ dàng thay thế và lắp đặt phù hợp cho mọi hệ thống dân dụng, công nghiệp hoặc sản xuất.

Ứng dụng của van bướm tay quay

Van bướm tay quay vô lăng có chức năng chính là điều tiết, kiểm soát và lưu thông dòng chảy chất lỏng trong đường ống của các hệ thống như:

• Hệ thống cấp nước sạch và hệ thống xử lý nước thải
• Nhà máy thủy điện, nhiệt điện và hệ thống dẫn nước công nghiệp.
• Nhà máy sản xuất nước giải khát, nước đóng chai, sữa, bia.
• Hệ thống dẫn dầu, hệ thống cung cấp nguyên liệu hoặc nhiên liệu.
• Hệ thống khí nén.
• Ngành công nghiệp hàng hải, hệ thống tàu thuyền.
• Hệ thống phòng cháy chữa cháy, sprinker.
• Hệ thống HVAC, điều hòa không khí, làm mát.

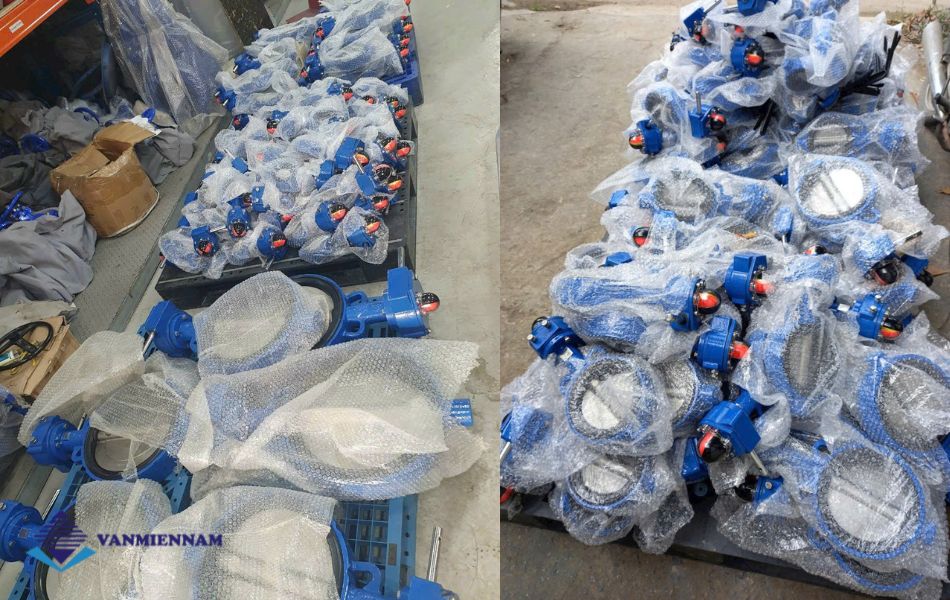

Bảng giá van bướm tay quay chi tiết, mới nhất 2026

Kích thước van	Giá sản phẩm (VNĐ)
DN50	500.000 – 900.000
DN65	950.000 – 1.200.000
DN80	1.300.000 – 1.600.000
DN100	1.600.000 – 1.750.000
DN125	1.800.000 – 2.000.000
DN150	2.500.000 – 3.000.000
DN80	1.700.000 – 2.900.000
DN100	2.500.000 – 4.000.000
DN125	3.000.000 – 5.800.000
DN150	5.000.000 – 7.000.000
DN200	8.000.000 – 11.00.000
DN250	10.000.000 – 13.000.000

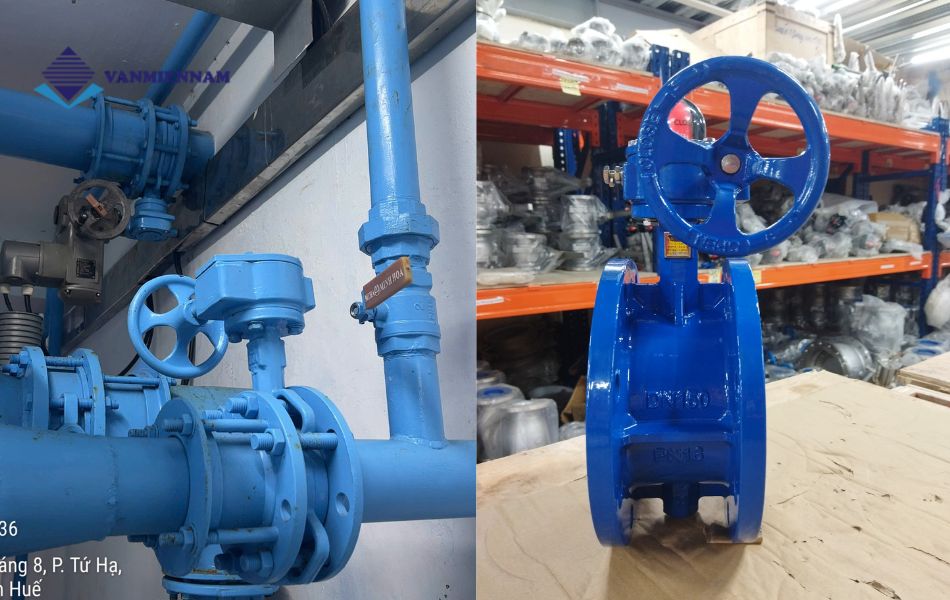

Địa điểm mua van bướm tay quay uy tín, chất lượng

Van Miền Nam là đơn vị chuyên cung cấp và phân phối các loại van bướm tay quay với giá thành cạnh tranh và đầy đủ giấy tờ chứng nhận nên được nhiều khách hàng, nhà thầu và doanh nghiệp trên toàn quốc tin tưởng lựa chọn.

Chúng tôi có hơn 17 năm kinh nghiệm hoạt động trong lĩnh vực thiết bị van công nghiệp, cung cấp sản phẩm cho nhiều công trình và dự án lớn nhỏ trên toàn quốc.

Khi lựa chọn mua van bướm tay quay tại Van Miền Nam, Quý khách hàng sẽ nhận được nhiều quyền lợi như:

• Sản phẩm van bướm nhập khẩu chính hãng, đầy đủ giấy tờ CO – CQ, VAT, Catalog,…
• Chính sách bảo hành rõ ràng từ 12 – 24 tháng, hỗ trợ đổi mới nếu sản phẩm phát sinh lỗi từ nhà sản xuất.
• Hỗ trợ tư vấn kỹ thuật, lắp đặt và bảo trì theo yêu cầu của khách hàng.
• Đa dạng mẫu mã, kích thước và chất liệu như gang, inox, kết nối wafer, 2 mặt bích…phù hợp với nhiều hệ thống đường ống khác nhau.
• Nguồn hàng luôn sẵn kho số lượng lớn, đáp ứng nhanh tiến độ giao hàng cho các dự án và công trình.

Bên cạnh đó, chúng tôi có đội ngũ nhân viên kinh doanh giàu kinh nghiệm cùng đội ngũ kỹ thuật chuyên môn cao, luôn sẵn sàng tư vấn giúp khách hàng lựa chọn loại van phù hợp với hệ thống, đảm bảo vận hành ổn định và bền bỉ trong thời gian dài.

Hãy để lại thông tin hoặc liên hệ trực tiếp Hotline 0928.613.555 của Van Miền Nam để được tư vấn chi tiết và nhận báo giá van bướm tay quay nhanh chóng.
